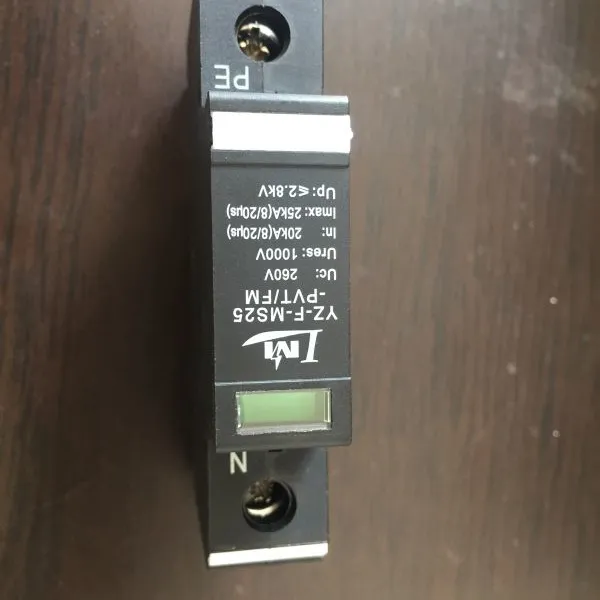

遥信PT中性点保护器/二次击穿保险

F-MS25-PVT/FM二次接地保护器中性点保护 、PT中性点保护、中性点、中性点接地、中性点不接地、1000V不击穿2500V可靠击穿、PT二次放电间隙、耐压试验其标准应为1000V摇测不击穿2500V摇测应可靠击穿、击穿保险器主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高，也可用于电力变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高. PT开口三角形接法、 PT 开口三角形接法、电压互感器低压侧装设击穿保险接地,一般用在不接地系统中 PT 二次中性点。

JK击穿保险f-ms25-pvt/fm专用试验项目如下：  a)工频放电电压试验  高压侧的电流限止在0.1A以下，其放电电压值用精度不低于1.0级的仪表测量，其三次读数的算术平均值应符合上表中规定。  b)绝缘电阻试验  用直流1000V摇表测量（均匀转速为120r/min），不应击穿（绝缘电阻不低于100MΩ）；用直流2500V摇表测量（均匀转速为120r/min），应可靠击穿（绝缘电阻不大于10MΩ）。注：绝缘电阻试验不建议用电子式兆欧表测量。当窗口为红色，即产品处于故障状态，应立即更换。

技术特点:

新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用***密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，***两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.

 参数

标称工作电压Un

 220/380VAC

持续工作电压Uc

 385VAC

标放电电流ln（8/20μS）

 20KA

 10KA

放电电流lmax（8/20μS）

 40KA

 20KA

保护水平Up（8/20μS，20KA）

 ≤1.5KV

 安装方式

 35mm导轨

外壳材料

 阻燃

防护等级

 IP20

工作环境

 温度：-40-+85℃ 湿度：≤95%

响应时间Ta

 ≤25ns

保护模式

 4：L1/L2/L3/N-PE

 3+N:L1/L2/L3-N,N-PE

 2:L/N-PE

 1+N:L-N,N-PE

前置断路器

 63A

 32A

遥信告警（可选）

 NC:常闭 NO：常开 COM：公共点

技术特点:

新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用***密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，***两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.

产品优势：

“零短路”设计，安全

具有状态失效指示窗口

具有辅助遥信干结点

外壳阻燃设计

高放电电流：20-25kA(8/20?s)

低残压：导通后实际残压小于1千伏

动作电压 >1000VDC and <2000VDC

35毫米标准导轨安装

可插拔，方便维护

具有IP20防触电保护功能，可直接带电拔插

产品技术参数：

额定电压：57.7v/100v

动作电压：DC1400V

雷击/浪涌放电电流：20kA(8/20?s)

残压：≤2500V（IEC 60664-1）

MTBF：108小时（≥10年）

符合DIN VDE0110对污染等级3的要求

阻燃等级为V0等级

IP20保护等级，防手触摸

接线线径：2.5-16mm2

温度范围：-40℃～80℃

湿度范围：90%-95%

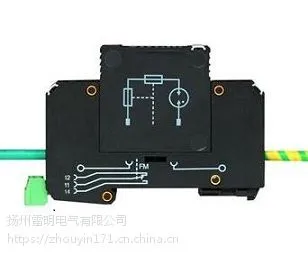

F-MS25-PVT/FM 击穿保险器安装、使用与维护产品应固定安装于35mm导轨上。产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。

应用于三相四线和三相五线系统中的预装配整体模块。桥接件包含在整体模块的供货范围内。

JK击穿保险f-ms25-pvt/fm专用，可以将其直接并联,配备有指示灯，它指示本器件是否正常工作。
