高压并联电容器

陕西华荣电器设备有限公司是一家集产品研发、制造服务为一体的高科技企业。***生产电力电容器、电抗器、放电线圈等高低压无功补偿设备。高压阻尼电阻器、电力滤波设备，电力载波通道设备。公司生产设备***，检测试验设备***，科研力量雄厚，拥有强大的研发实力和生产能力，有一支高素质的员工队伍，产品在吸收国内外***技术的基础上，通过严谨的质量体系管理，结合本公司的特色工艺和工装，在产品开发上不断完善、不断***，可根据用户的特殊要求设计和生产。产品性能均达到和行业标准，营销全国各地，深受用户的好评。 　　公司坚持以人为本，强化管理，***，走品牌***之路。电抗器类产品有：高低压空心铁心串联电抗器、限流电抗器、启动电抗器、平波电抗器、三相交流电抗器、中频平波电抗器、输入输出电抗器，滤波器，电阻，制动单元等；变压器类产品有：各类单相及三相干式变压器、 QZB系列自耦变压器、TSB调N线系列变压器、BK系列控制变压器、隔离变压器、中频变压器、整流变压器等、点焊机***变压器等。电力电容器类产品有：高低压并联电力电容器、滤波电容器、电热电容器、防护电容器、电容式电压互感器、高压测量用标准电容器、电容分压器，高低压电容补偿装置及谐波治理装置、无功功率自动补偿控制器。电力载波设备包括耦合电容器、阻波器、结合滤波器等。

用途本产品适用于在工频交流（50Hz或60Hz）电力系统中，用来提高功率因数，改善电压质量，降低线路损耗。

2.主要技术参数及主要技术性能指标

2.1额定容量：100～600kvar

2.2额定电压：5.5～12kV

2.3固体介质：聚丙烯薄膜

2.4液体介质：苄基甲苯或二芳基乙烷

2.5本电容器使用在周围环境空气温度为-40～+45℃的场所，安装地区海拔不超过1000米。

2.6电容器的电容偏差不超过额定值的0％～+5％。

2.7电容器损耗角正切值在温度20℃时，在额定频率和额定电压下测量应不大于0.0003。

2.8电容器允许在1.1倍额定电压下长期运行，并能在1.15倍电压下每24h中运行不超过30min。

2.9电容器允许在由于过电压和高次谐波造成的有效值为额定电流的1.30倍的稳态过电流下运行。对于电容具有正偏差的电容器，稳态过电流允许达到额定电流的1.43倍。

2.10电容器有户内型和户外型，安装场所应无有害气体及蒸汽，应无剧烈的机械振动，并有适合于湿热地区、高原地区及污秽地区等各种特殊环境用的产品。

3.结构

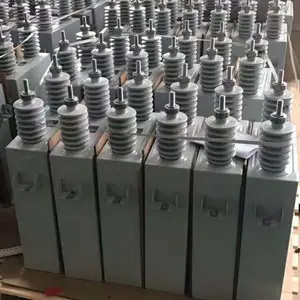

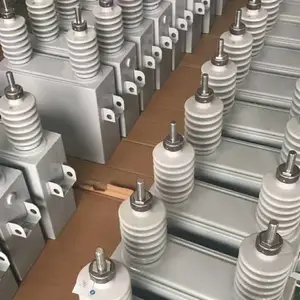

3.1电容器主要由外壳和心子组成，外壳用薄钢板焊接制成，盖上焊有出线套管，两侧壁上均焊有供安装、吊运的吊攀，心子中元件按一定串、并联方式连接，元件是由两张铝箔及放在其间的数层聚丙烯薄膜绕卷压扁而成。

3.2高压并联电容器的内部连接一般为单相形式，用户需要时可提供三相产品。

3.3部分高电压并联电容器内部每个元件都串有熔丝，能及时切除个别击穿的元件，***电容器整体的正常运行。

部分高电压并联电容器内部装有放电器件，可使电容器断开电源后的剩余电压在10min内由√2UN降至75V以下（也可根据用户要求提供放电器件，使电容器断开电源后的剩余电压在5min内由√2UN降至50V以下）。
