JB/T8130.2-1999可变弹簧支吊架图片生产厂家

弹簧不能够用于制造弹簧支吊架，它还用于别的职业。般情况下弹簧支吊架出厂时已经被锁定在安装位置，在进行弹簧支吊架的安装过程中，应保持弹簧支吊架处于锁定状态。在完成管道系统的全部安装，和支吊架的安装之后，才能拆除弹簧支吊架上的锁定装置。当达到设计平衡状态，弹簧支吊架的锁定装置，可以轻松的被取下。但通常情况下管道的实际工作荷重，与设计的设定的理论值会有出入，导致弹簧支吊架的锁定销被卡住，不能轻松的取下。当锁定销被卡住时，定不允许将锁定装置强行拆除，而是需要进行冷态调整。通常通过调整弹簧支吊架的支撑管，和弹簧吊架的连接杆，来提供适当的位移，便可以将锁定装置轻松取下。个弹簧支吊架的调整，可能会导致另处的应力增加，所以这种调整可能需要重复进行。为了能确认平衡，当确定的锁定销不受力时，才能从管路的端到另端，依次拆除弹簧支吊架的锁定装置。可变弹簧支吊架（华东院、西北院）

()、用途和适用范围：

可变弹簧支吊架分成两系列，、西北力设计院设计T1、T2、T3、T4、T5型；二、华东力设计院设计TH1、TH2、TH3型，两系列所用弹簧同为ZH类，基本性相同，应用于力、冶金、化工、、纺织工业管道及其设备装置上，吸收在运行中产生的热位移。

  适应荷载范围为20～21000Kg，适用热位移量为±45mm。弹簧按照位移量小分成三档，分别为1、2、3系列，安工作负荷分为20档，分别为01~20号；工作环境温度范围-40℃～120℃。产品工作环境如有腐蚀需做镀层。

(二)、结构形式和型号表示方法：

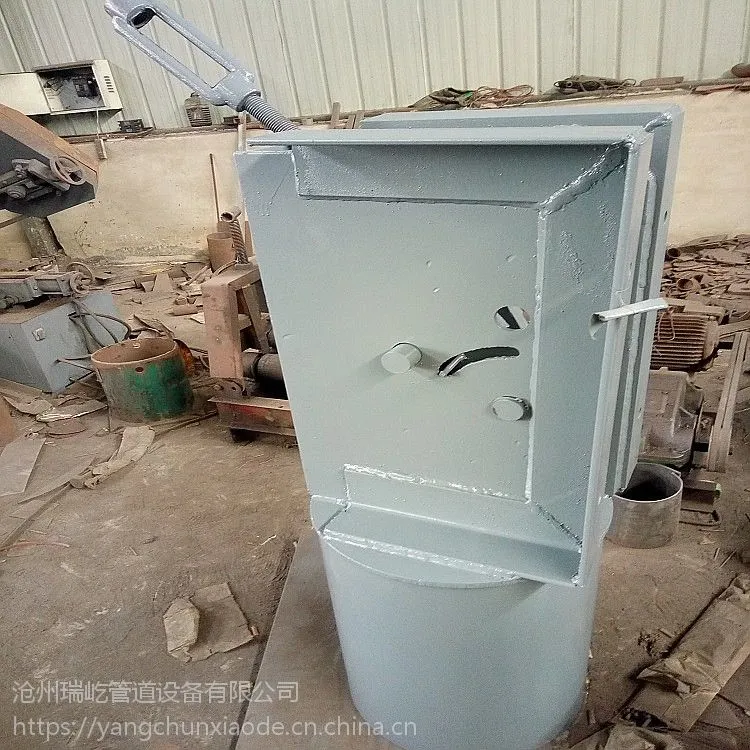

1、按照安装方式分为吊架式、支架式二种。吊架分类号T1、T2、T3、T5（TH1、TH2）支架分类号T4（TH3）；

2、吊架根据安装形式分为中间连接弹簧上下连接弹簧；

中间连接弹簧为：TH1-A（T1）、TH1-B（T2）、TH1-C主要用于悬挂在钢梁、管梁、底板上。

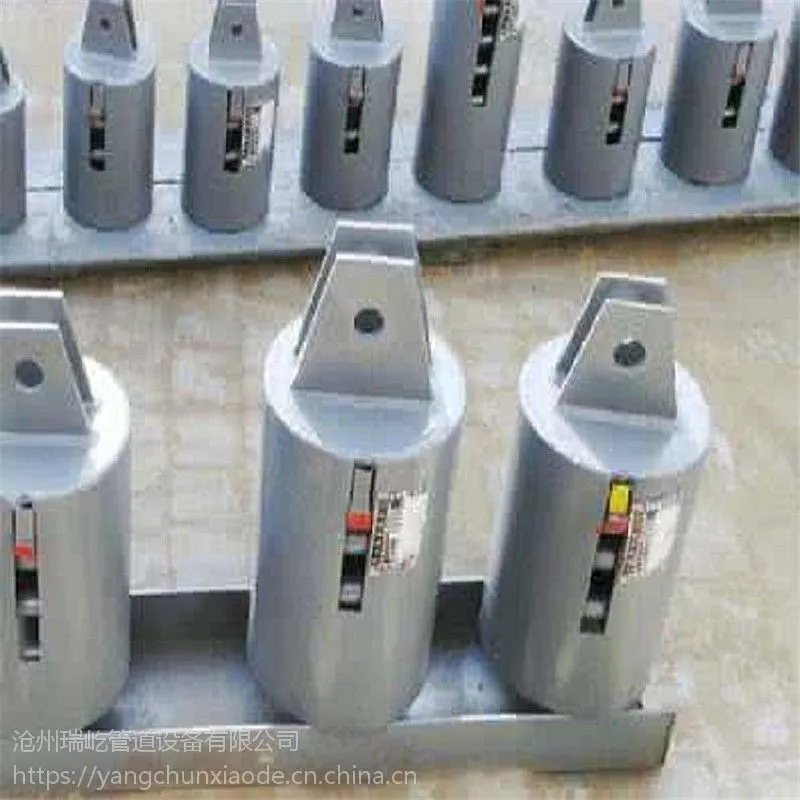

3、上方连接弹簧TH2(T3)适用于安装在钢梁上；

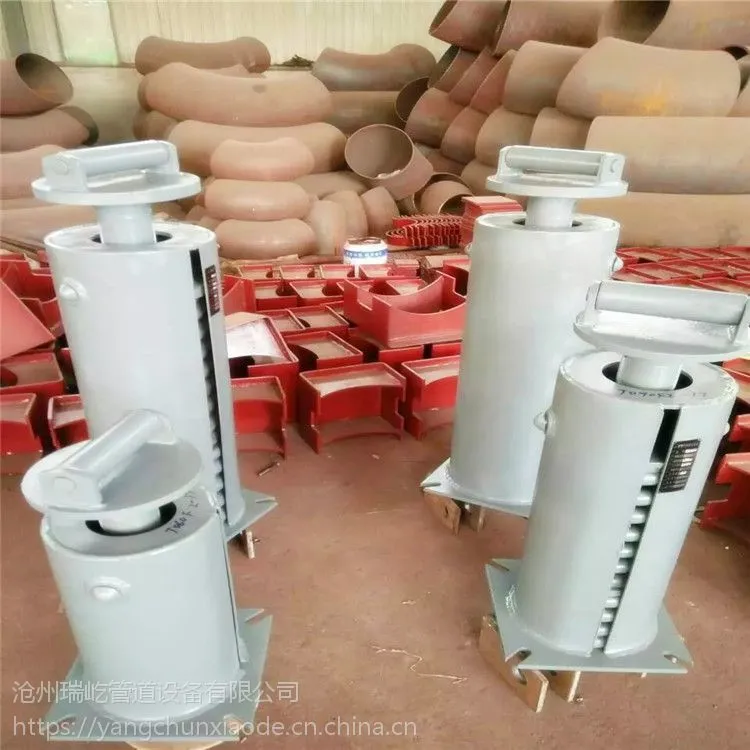

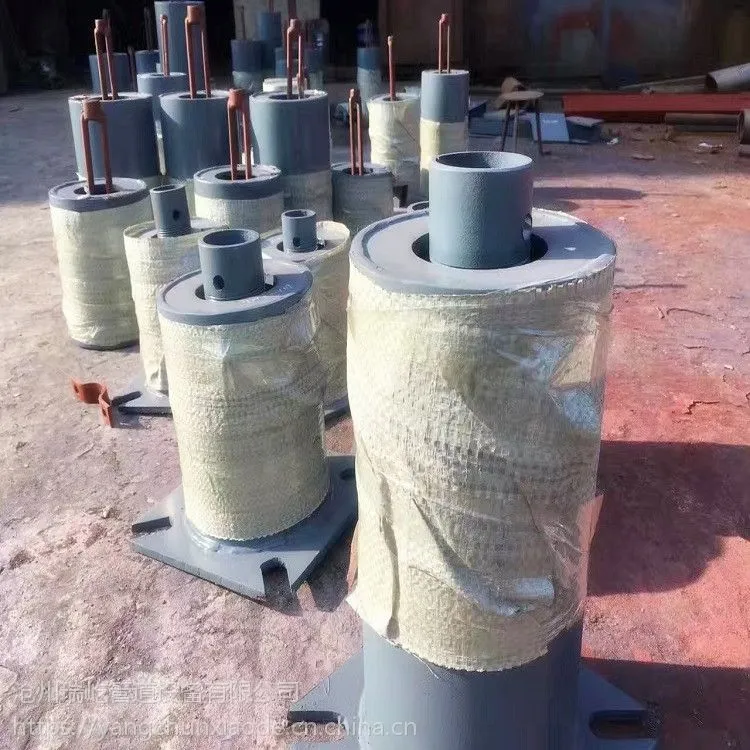

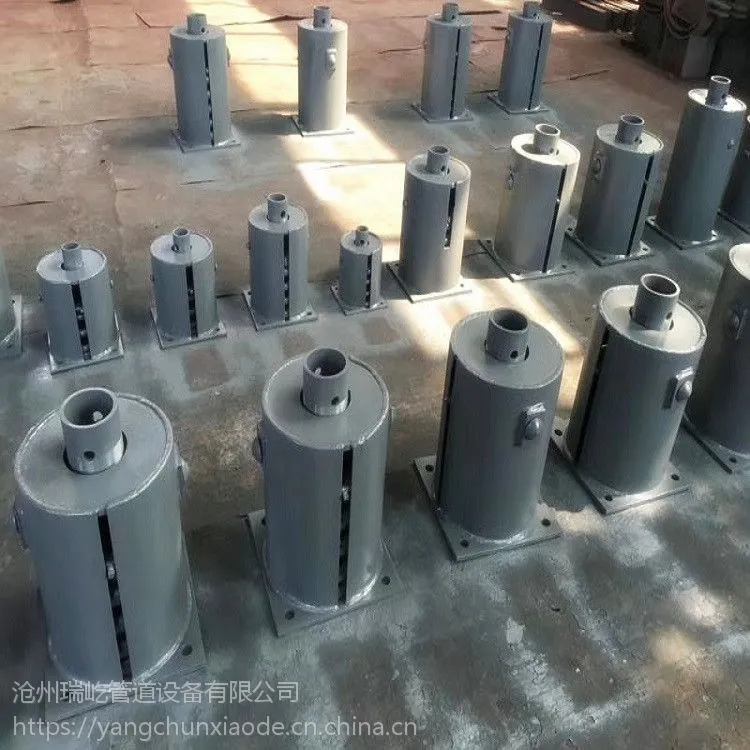

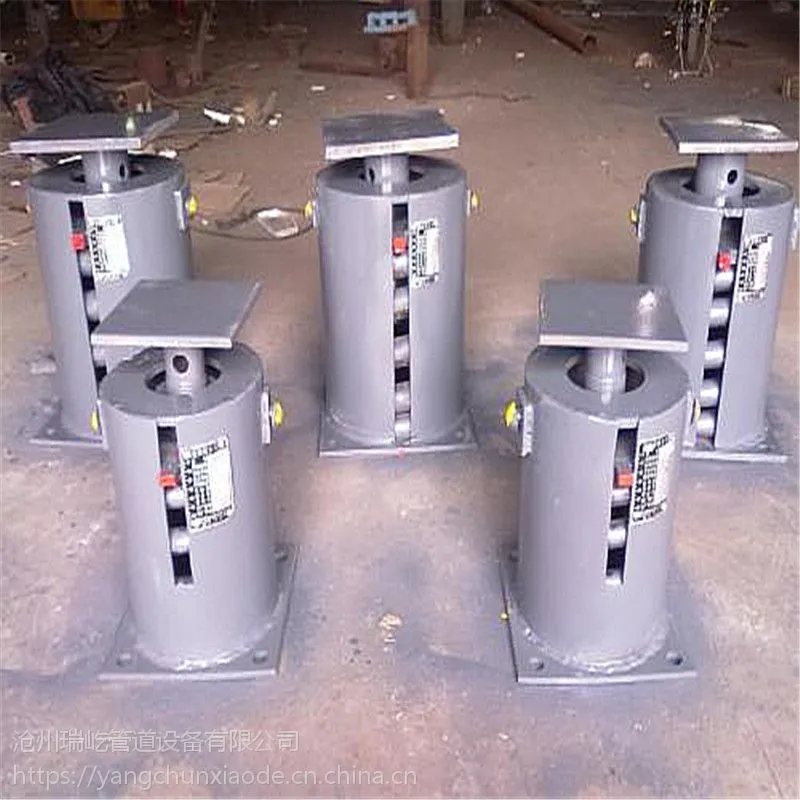

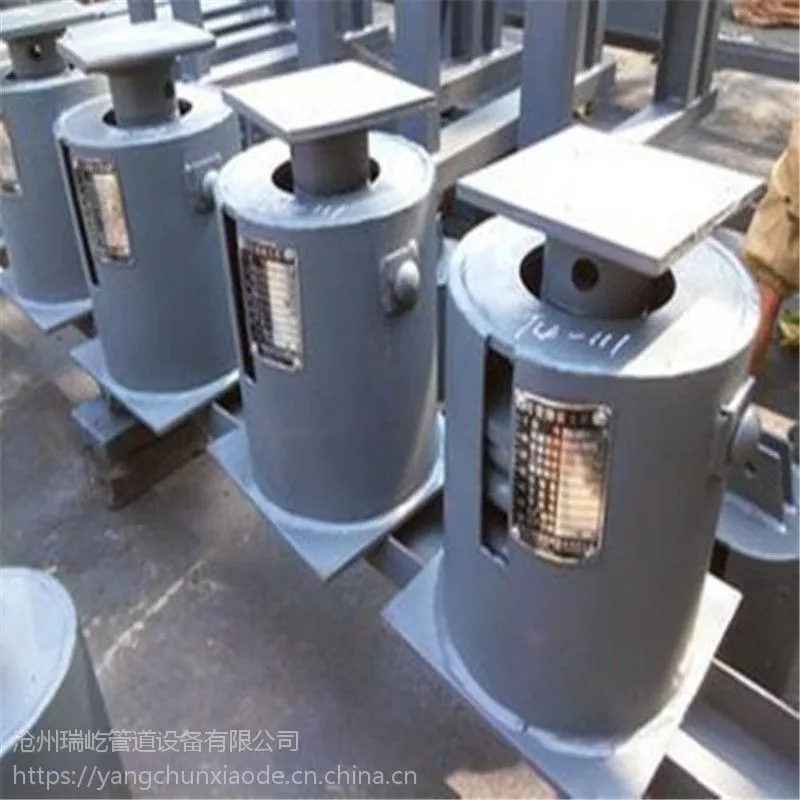

TH3(T4)主要用于搁置在基础、钢梁、楼板上；

4、T5并联悬吊型。 适用于平管道，可提供双倍同型号的负荷，提供的位移不变。
