一、产品概述

RW10-10跌落式熔断器是10kV配电线路分支线和配电变压器***常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被***应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

RW10-10跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个高压跌落式熔断器明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全 作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

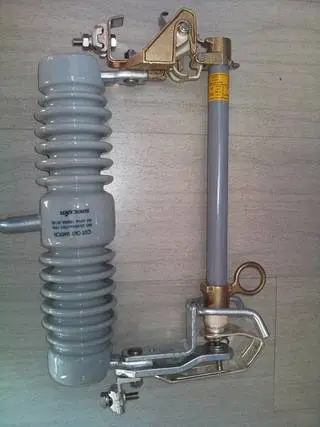

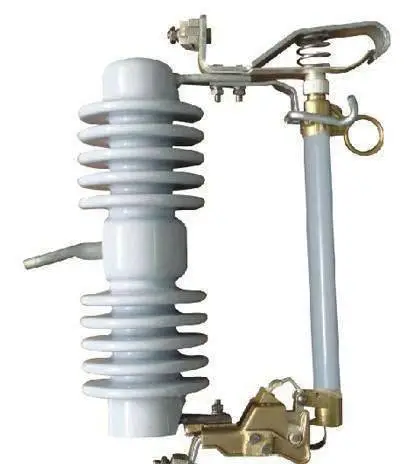

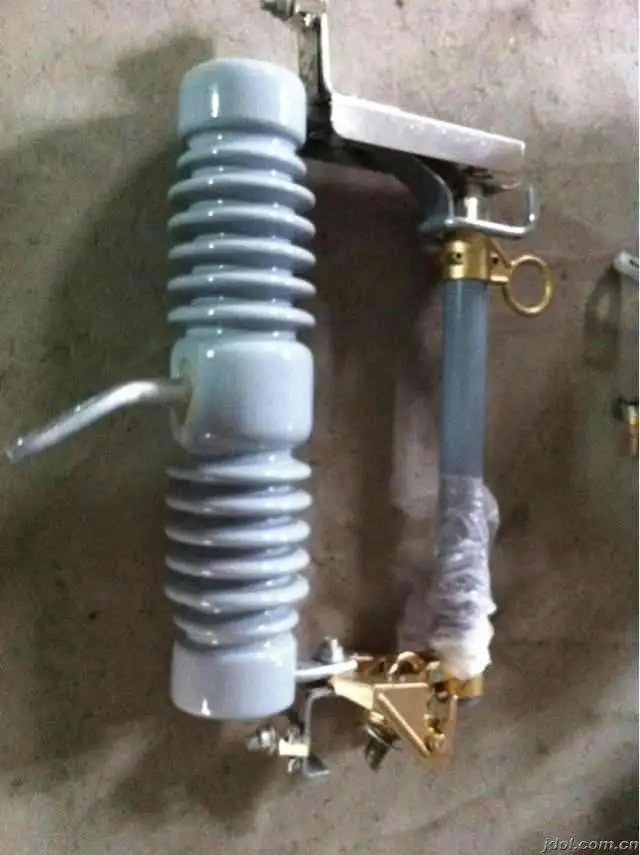

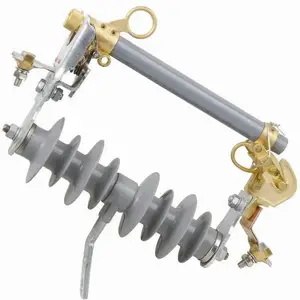

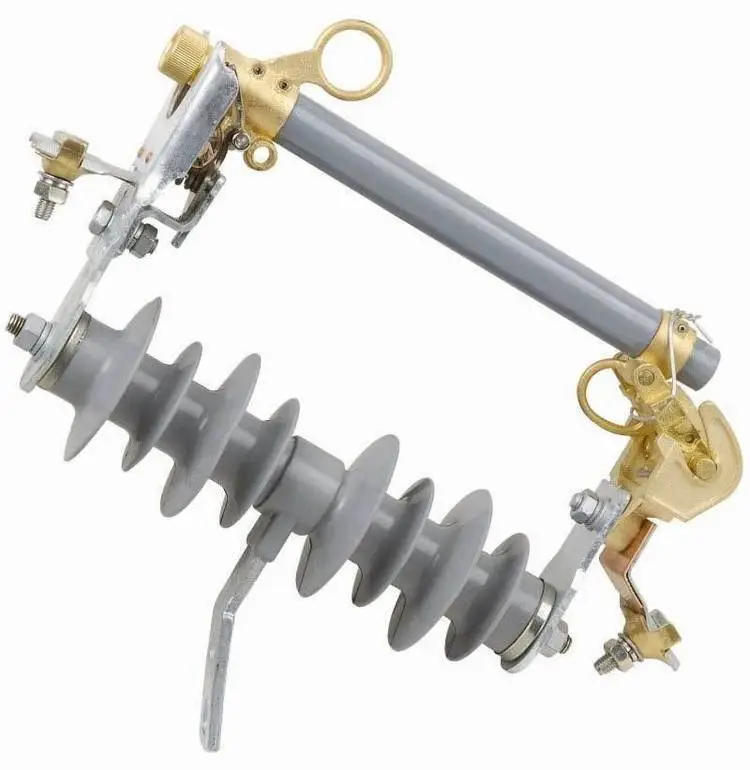

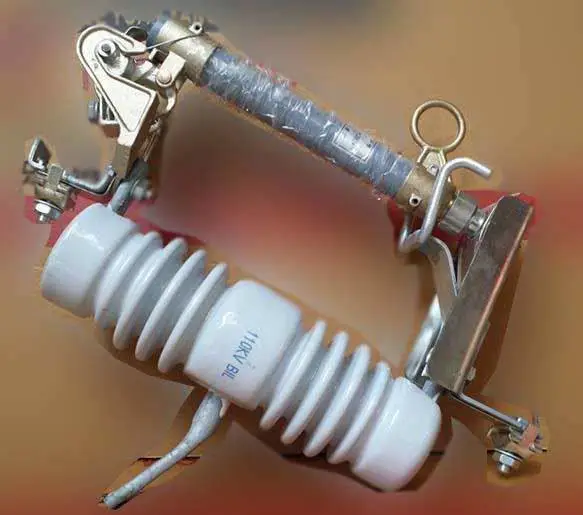

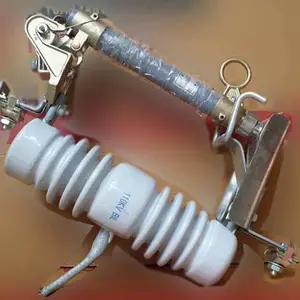

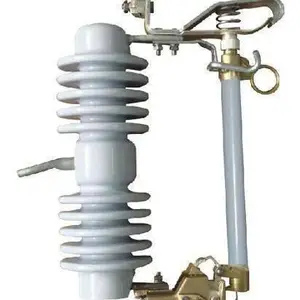

二、产品图片

三、产品结构

跌落式熔断器由绝缘支架和熔丝管两大部分组成，静触头安装在绝缘支架的两端，动触头安装在熔丝管的两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧

后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

四、使用条件

1、环境温度：-40℃～40℃；　

2、海拔不超过1000m；

3、风速不大于35m/s；

4、地震烈度不超过8度；

5、熔断器不适用于下述场所：

a、有燃烧或爆炸危险的场所；

b、有剧烈震动或冲击的场所；

c、有异电化学气体作用及严重空气污秽，盐雾地区。

五、熔断器部分型号

RW3-10/100A；RW3-10/200A；HRW3-10/100A；HRW3-10/200A；RW10-10F/100A；RW10-10F/200A；HRW10-10F/100A；HRW10-10F/200A；RW11-10/100A；RW11-10/200A；HRW11-10/100A；HRW11-10/200A；RW5-10/100A；HRW5-10/200A；RW7-10/100A；HRW7-10/200A；RW5-35/100A；HRW5-35/100A；PRWG2-35/100A；HPRWG2-35/100A跌落式熔断器；RW10-35/0.5A、RW9-35/0.5A、RXW0-35/0.5A、RW10-35/2户外高压熔断器；

六、订货须知

1、产品型号、名称、额定电压、额定电流、额定开断电流；　

2、环境要求（防污型、高原型）；
