一、型号意义

R   □   5   □－ □ － □ / □   □ － □

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱    ︱ 防护外壳 （注）

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱     电阻元件代号

︱  ︱  ︱   ︱   ︱    ︱   ︱        电阻器箱数

︱  ︱  ︱   ︱   ︱    ︱          电动机极数

    ︱  ︱  ︱   ︱   ︱            电动机机座号

 ︱  ︱  ︱   ︱            通电持续率

︱  ︱  ︱           设计序号（匹配YZR系列电动机）

︱  ︱           控制系统代号

︱           电阻器

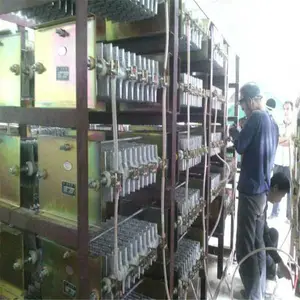

电阻器RT54-180L-6/3J电阻器注：带有外壳的代号为“X”，防护等级为IP23.，通用户外防雨“X2”；户内安全防护“X1”；不带有外壳的则无“X”代号。

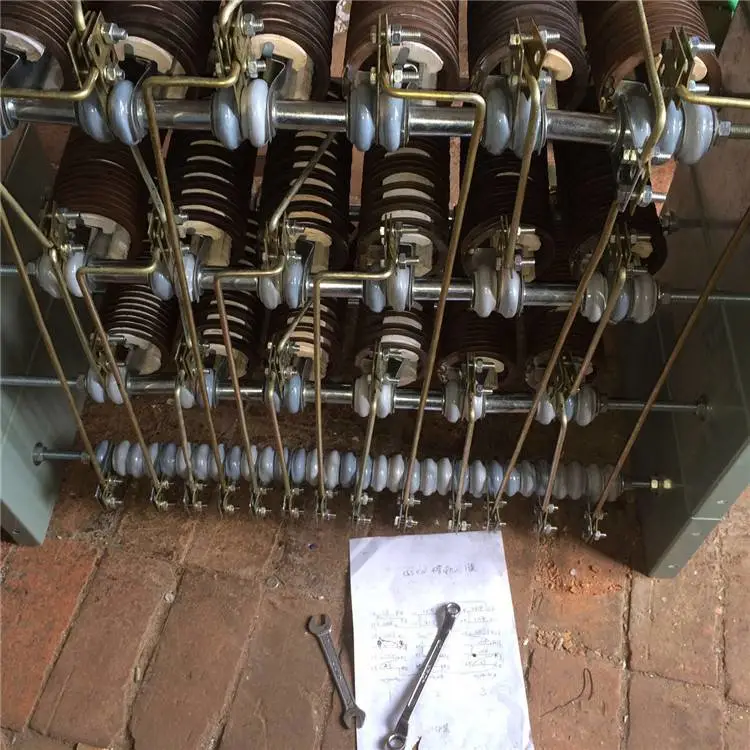

1、电阻F元件代号:

“B”-ZB1及ZB2—康铜板形电阻器元件；

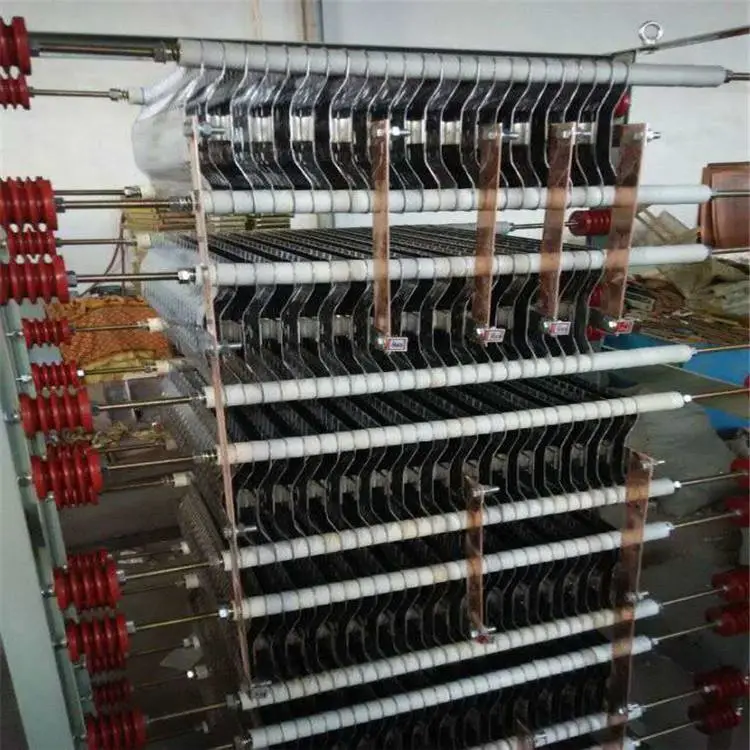

J（Y）-ZJ（Y）-铁铬铝齿形（又称大波浪电阻元件）；

D-ZD1-铁铬铝小波浪电阻元件；

Ｈ－ZH-不锈钢网状形电阻器元件。

2、通电持续率TD%：

TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”

3、控制系统代号：

T-凸轮控制器控制（不对称电阻）

K-凸轮控制器控制（不对称电阻，转子一相开路起动）

Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）

S-用PQS单相制动型升降控制箱（五段电阻四段切换）

Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段电阻三段切换）

Ze-PQZ型抓斗控制箱（五段电阻四段切换）

F-QR2S二级反接制动升降控制箱

二、电阻器的作用

电阻主要是通过设定一个特定的直流电压范围来控制导通和关断流向制动电阻的电流，使直流母线电压保持在某一安全范围以内，从而达到保护变频调速装置和电机器件的目的。根据异步电动机的原理，在一些需要快速降速的应用场合，若滑差越大那么转矩也会越大，这样制动转矩将随着降速速率的加大而增大，使系统降速的时间也大大缩短，能量的回馈速度也大大加快，直流母线上的电压会迅速上升，现在我们就需要在在变频器直流侧加入放电电阻单元组件，将产生的能量快速转换成热能并消耗掉，使直流母线的电压处在一个安全的范围以内。
