特性

z 高效率：高达 92%

z 1.0MHz固定开关频率

z 3A开关限流

z 低导通电阻: 0.13?

z 精准参考电压:0.6V

z 微型化外围元件

z <1?A 停机电流

z 节约空间的 SOT-23-6L 封装

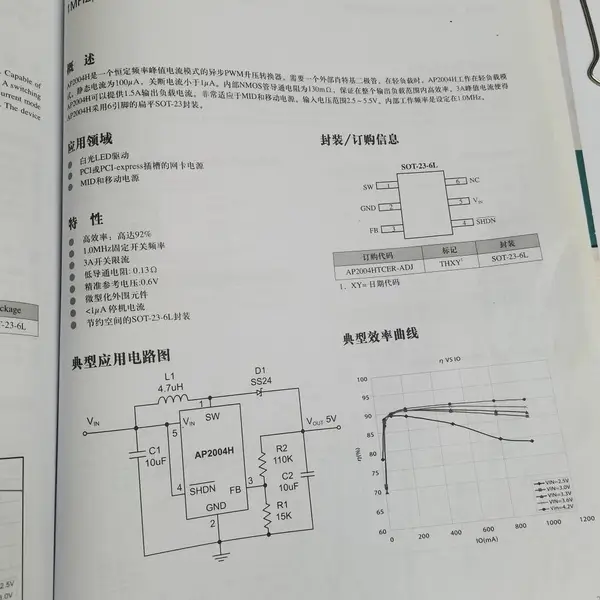

概述

AP2004H 是一个恒定频率峰值电流模式的异步 PWM 升压转换器。需要一个外部肖特基二极管。 在轻负载时，AP2004H 工作在轻负载模式。静态电 流为 100uA，关断电流小于 1uA。内部 NMOS 管导 通电阻为 130m?，***在整个输出负载范围内高效 率。3A 峰值电流使得 AP2004H 可以提供 1.*** 输出 负载电流。非常适应于 MID 和***。输入电 压范围 2.5 ~ 5.5V 。内部工作频率是设定在 1.0MHz。 AP2004H 采用 6 引脚的扁平 SOT-23 封装。
