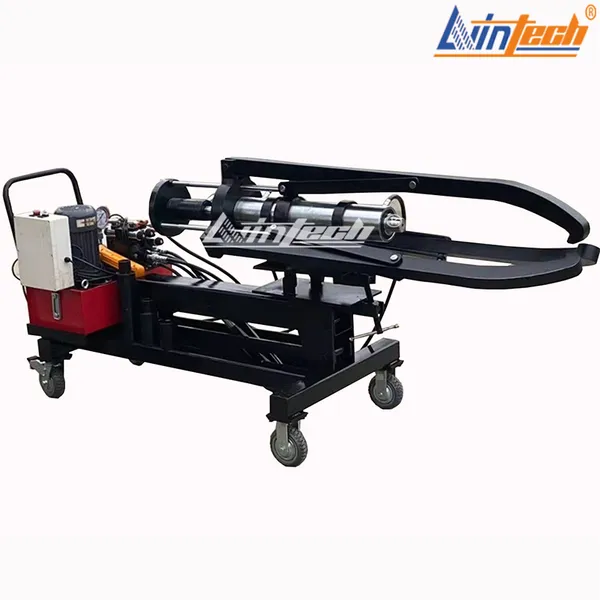

全自动车载式液压拉马LA50337 /LA50L337  50吨
双作用液压设计，用于大型轴类，孔类工件拆卸的液压工具。
全自动液压设计-自动液压升降、自动夹紧工件、自动拉拔。
轮式小车方便移动，可随时更换工作场地。


 型号LA50337  LA50337

规格50T50T

*小开口（mm）10064

*小开口时拉拔深度（mm）381651

开口（mm）12201150

开口时拉拔深度（mm）178559

拉马中心高度调节（mm）450-1120450-1120

油缸行程（mm）337337

油缸出力（mm）5050

动力源三相（V）380380

全长（mm）22862590

一　产品描述：
LA50337 50T属于大吨位通用型液压拉马，采用超高强度合金制造，双作用液压设计，全自动/手动控制，可以拆卸大型轴、孔类工件，轮式小车方便移动，可随时更换工作场所。
二　操作使用：
准备

 该液压拉马可根据被拉工件的情况，选用2爪或3爪工作。转换2爪或3爪工作时，旋松主油缸的抱箍螺栓，转动主油缸至合适位置，然后固定。

根据被拉工件的情况，选择适合的拉马开口安装拉马脚。
根据被拉工件与拉马的相对位置，选择合适长度的补偿杆。
连接电源（380V, 50Hz），打开电源箱，合上空气开关。

 设备运行前应仔细检查油管及油管接头，电动液压泵是否有油，严禁无油运转。

试运转

按下电源开关，启动电动液压泵，检查液压泵运转情况

点动“升”或“降”按钮检查液压拉马升降动作是否正常

按下线控开关上的“张开”或“夹紧”按钮，检查液压拉马脚夹紧、张开动作是否正常。

 操作

将拉马小车推到待处理工件附近合适的位置，点动“升”或“降”按钮，使油缸的轴心线对准工件的中心线。

按下“张开”按钮，打开拉爪，推动拉马小车使工件置于拉爪内，按下“张开”按钮使拉爪钩住工件。

根据工件的位置，在拉马主油缸的顶头上放置适当长度的补偿顶杆。
注意:液压拉马工作时必需使用压头，以保护液压拉马其他零部件不受损坏。
如液压拉马受力后主油缸的轴心线与工件的中心线不同心，可点动“升”或“降”按钮进行调节。
自动操作:
按下“自动”按钮，然后按下“夹紧”按钮，直到红指示灯亮（此时主油缸开始伸出）即可松开“夹紧”按钮，工件拉出后，可按下“手动”按钮，停止自动拉拔动作，再按住“张开”按钮至拉爪从工件上松开。
手动操作:
按下“夹紧”按钮，直到红指示灯亮（此时主油缸开始伸出）即可松开“夹紧”按钮按下“手动”按钮，工件拉出后，然后按住“张开”按钮至拉爪从工件上松开。
在操作中，手动与自动可根据实际僻要交替进行。
