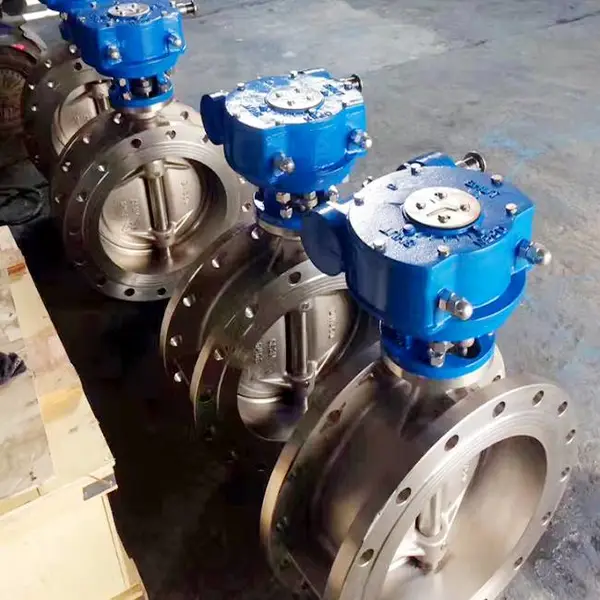

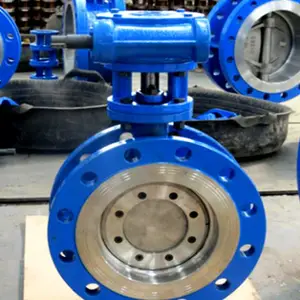

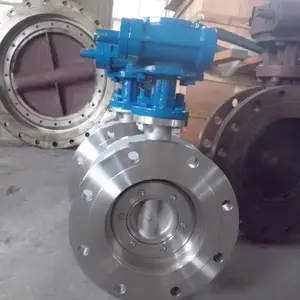

大型蝶阀 D343H-16C DN1000 汕头市 供应法兰式手动铸钢硬密封涡轮蝶阀直通式

D343H-10C/16C三偏心多层次金属硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

D343H三偏心多层次金属硬密封蝶阀应用范围：

治金、电力、石油化工、以及给排水和市政建设等工业管道

D343H三偏心多层次金属硬密封蝶阀特点及原理
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

D343H三偏心多层次金属硬密封蝶阀主要技术参数

D343H三偏心多层次金属硬密封蝶阀主要零件的材质
