生产厂家：河南德克电子科技有限公司

规格：8键双速+1蘑菇头急停

型号：DK-83-14

标准配置：发射器1只、接收机1部、航空插头外接线2条；接线图、说明书、合格证各一份；配件袋和挂绳各一份；

DK-83-14(可替代F24-8D)参数：

般特性

    频率范围     ------------------------   425.5925-446.725 MHz

    频道         ------------------------   80

    频道间隔     ------------------------   0.2675MHz

    调制方式     ------------------------   FSK

    频率控制     ------------------------   PLL

    识别码       ------------------------   32位（约43亿）

    操作温度     ------------------------   -40°C～+70°C(不考虑电池)

    操作距离     ------------------------   空旷视野可达100～500米

5.2 发射器规格

结构         ------------------------   ABS+PC+TPU（阻燃）

防护等级     ------------------------   IP65

    发射功率     ------------------------   ＜18dBm(64mW)

    电源         ------------------------   3.3-4.2V(1节16850锂电池 ,           ＜2600mAH)

    待机电流     ------------------------   ≤700uA

    睡眠电流     ------------------------   ≤26uA

    尺寸         ------------------------   约164mm*77mm*50mm

    重量         ------------------------   约250g

5.3 接收机规格

结构         ------------------------   尼龙+玻纤

防护等级     ------------------------   IP65

关机待机电流 ------------------------   ≤25mA

    灵敏度       ------------------------   ≥-105dBm

    干扰时间     ------------------------   0.6秒

  控制点数  -----------------------   最多输出13个动作+1个总停。

触点容量  -----------------------   ***全密封式继电器

（使用AC250V/10A继电器）

    电源     ------------------------   380\220\110\48\36\24VAC(+20%)

                                          24VDC/12VDC

    尺寸     -----------------------   约208*150*70mm(不含天线)

    重量     -----------------------   约1500g

5.4 航空电缆

    数量     ------------------------  2条

尺寸     -----------------------   约79*30*(不含电缆延长部分)

    重量     -----------------------   约300g

    电缆长度 -----------------------   约125cm

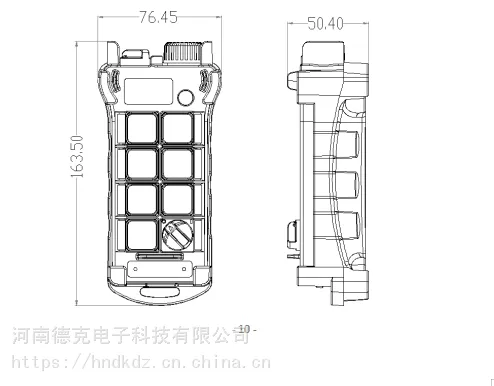

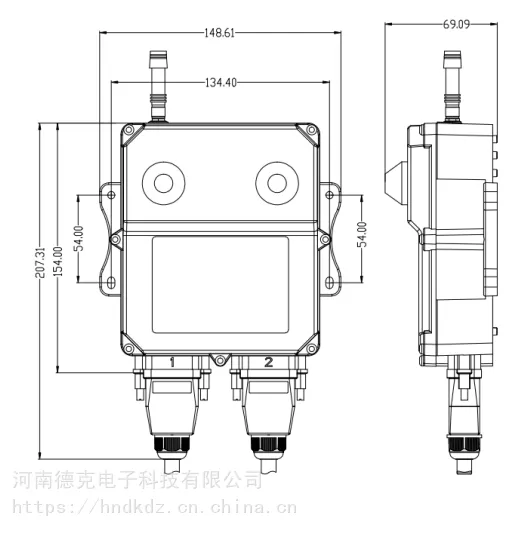

发射器和接收机尺寸参数：

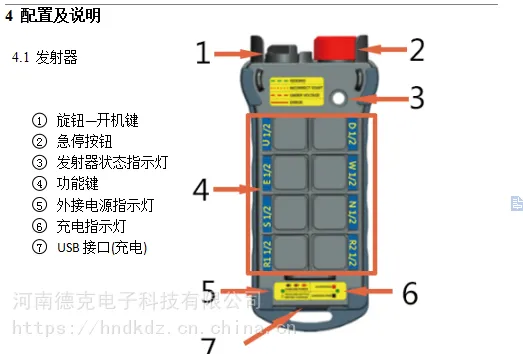

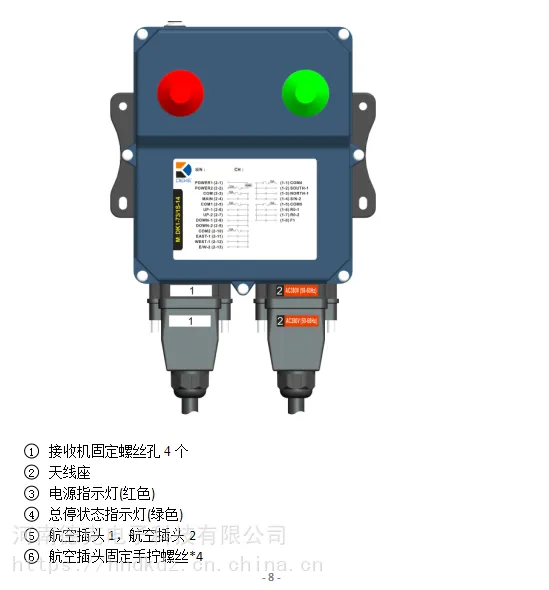

各部件功能：

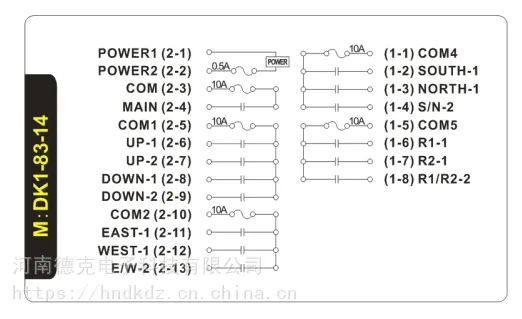

接线图：

***功能：

1、具备现场更换频段和配对功能，当附近相近频段进行干扰时可通过操作更换其他配对，***干扰；

当发射器遗失损坏或电池电量不足时，可使用任意同型号发射器通过操作进行配对；

2、发射器采用可充电电池，单次充电可持续发射160余个小时，可充放电次数300-500次电池衰减，常规充电电池100次左右开始衰减；

3、外接电缆线全部采用航空插头外接电缆线，减少装拆麻烦；

4、接收机内部采用多功能复合变压器，默认36/220/380V复合变压器，采用哪种电压现场可更换；

5、发射器和接收机具备自测功能，发射器电压不足4.8V电压预警（红灯慢闪），出现故障信号灯呈现快闪或者常亮状态；

另外具备有同系列同功能8位单/双速至20位单/双速；
