前言

为响应国家建立节能减排型社会的要求，各类场地的能源节约开始步入大众的生活，LED照明灯正在迅速进入人们的视线。LED灯具作为节能照明设备，因其节能、使用寿命长，无污染，响应速度快从而越来越受到人们的关注。本公司根据长时间的相关球场工程的设计、安装案例特设计一套关于室内网球场的LED照明解决方案供大家参考。

      ***部分  参考标准

室内网球场的照度标准（GB）：

业余比赛（训练）：150 lux－300 lux，

一般比赛：300 lux－500 lux，

正式比赛：500 lux－750 lux－甚至更高（1500 lux）。

观众席80 lux－300 lux

第三部分  常规场馆情况分析

根据国际网联和国家体委颁布的《网球竞赛规则》中的规定：

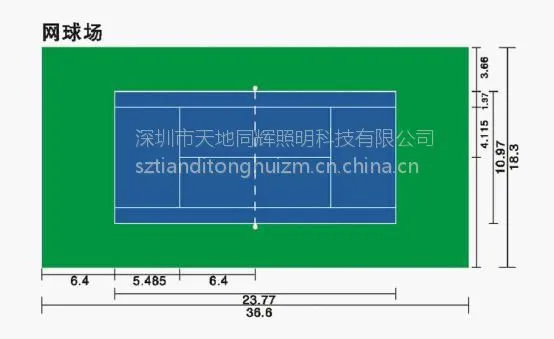

    一片标准网球场地的占地面积不小于36.58米（长）×18.29米（宽），这个尺寸也是一片标准网球场地四周围挡网或室内建筑内墙面的净尺寸。在这个面积内，有效双打场地的标准尺寸是：23.77米（长）×10.97米（宽），在每条端线后应留有不小于3.66米的空地。在球场安装网柱，两柱中心测量，柱间距离是12.80米。网柱***距地平面是1.07米，球网中心上沿距地平面是0.914米。

    如果是两片或两片以上相邻而建的并行网球场地，相邻场地的边线之间距离不小于4米。    如果是室内网球场，端线6.40米以外上空净高不小于6.40米，室内屋顶在球网上空的净高不小于11.50米。

然而根据本公司多方实地调查所知，一片标准网球场地的占地面积不小于36.6米×18.3米，端线6.40米以外的上空净高不小于6.40米，国内一般室内网球场馆多为钢结构搭建而成，房顶由钢结构构建而成，高度范围为7-12米不等，其中又以8米、9米居多，灯具的安装高度一般在7-10米左右。

方案涉及相关公式及参数：

模拟照明效果的公式支持

       E=ΦNKCU /A

其中E——表示平均照度

    Φ——表示单个灯具的总光通量

    N——表示灯具的总数量

K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰

      等，经过一段时间的使用后照度会有相对的下降，因此必

      须要先估算在内，按照现场环境，灯具的维护系数为1以下；

Cu——灯具射出的光通量利用系数，按照现场环境取值。一般为1以下

A——照明区域面积

第四部分  照明布置标准

室内体育场馆的几种照明布置方式：
     1) 满天星布置方式： 灯具布置在场地上方，光束垂直于场地平面的布置方式。
     2) 马道布灯方式： 灯具布置在场地两侧，光束非垂直于场地平面的布置方式。
     3) 混合布置： 顶部布置和两侧布置相结合的布置方式。

4）反射型布置：灯具向上投射，通过屋顶材料反射光以达到照明要求。

然而按照国际上的球场照明标准，一般一马道布灯为最理想的布置方式，而小球类球场也以马道布灯方式为宜

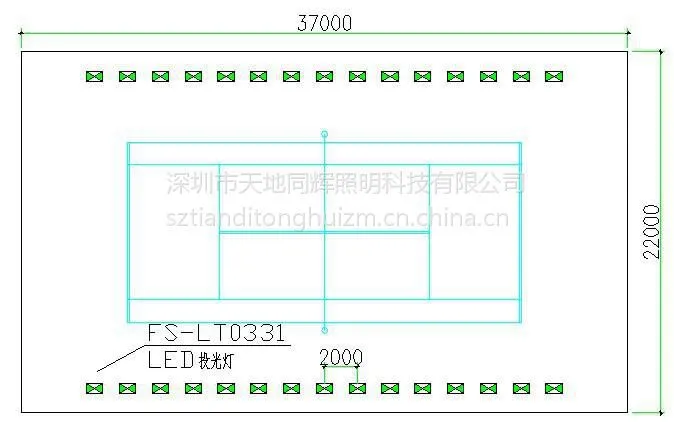

布置示意图：

第五部分  对应方案

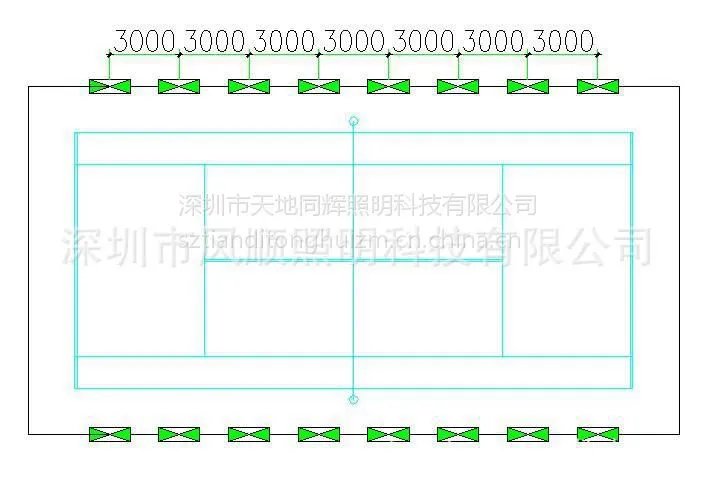

室内网球场LED灯16盏方案：

符合训练场馆照度要求

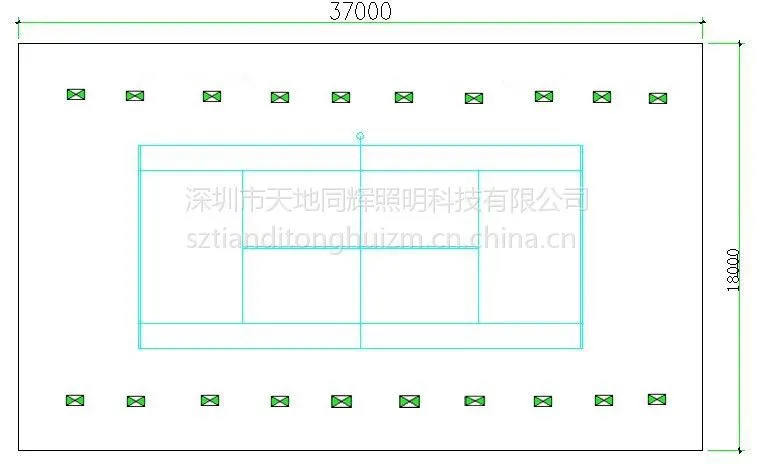

方案二：室内网球场LED灯20盏灯方案：


符合一般比赛使用

室内网球场LED灯26盏灯方案：

符合较为专业的学校、酒店使用

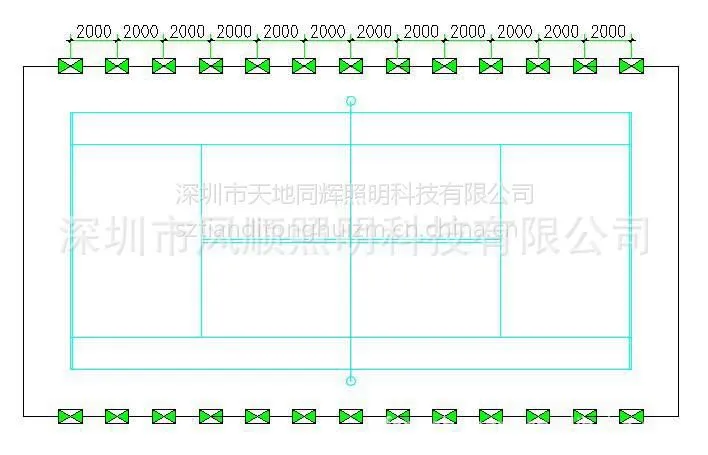

室内网球场LED灯30盏灯方案：

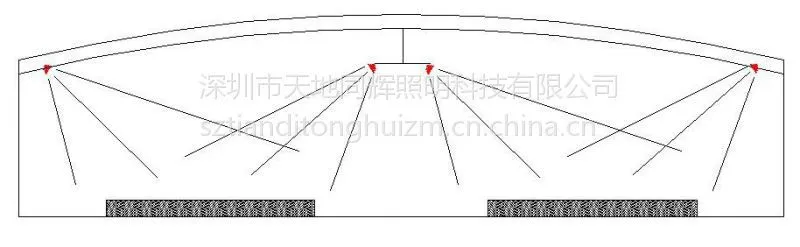

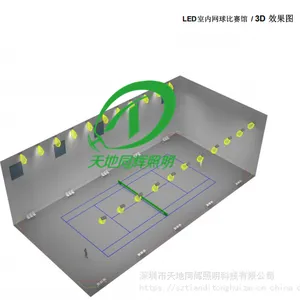

并排球场示意图：

 注：室内网球场LED照明灯布置方案多种多样，根据现场情况，灯具的安装高度（高度越高需达到同等的亮度，灯具就越多）；以及对亮度要求不一样，所出方案不一样，同样对于场地情况和场地高度不一样，所出方案也不尽相同，可联系咨询！

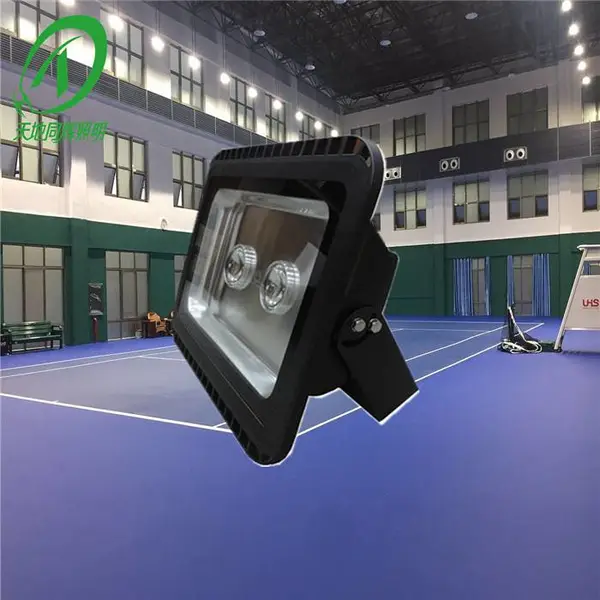

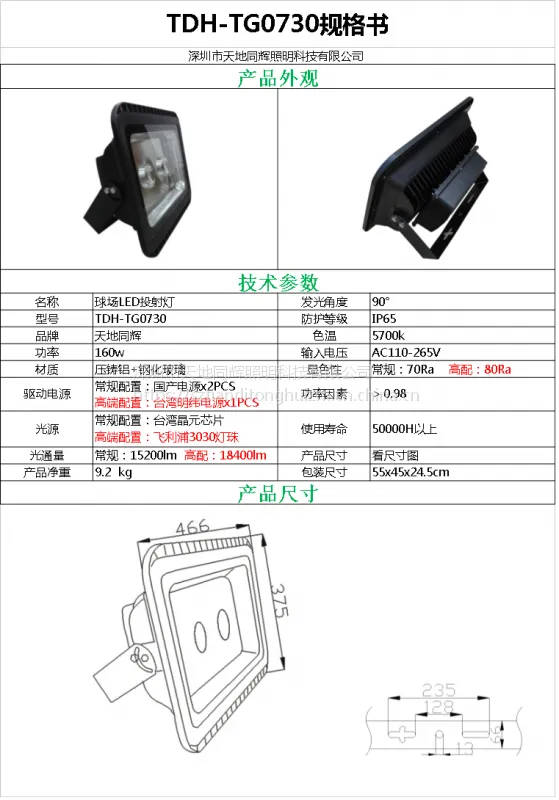

第六部分：灯具选型

总结：随着LED的不断发展，LED节能灯具日益受到人们的重视，LED节能改造的项目不断的在进行，此方案为例，如用传统金卤灯具，同等的亮度的情况下，总功率需用到一万瓦左右，而此方案改用168WLED投光灯，总功率只需3840瓦，用电量可减少一般以上，且在两年内基本可以做到零维护，使用寿命是传统灯具的三倍以上。

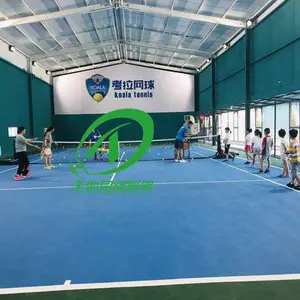

第七部分：应用案例

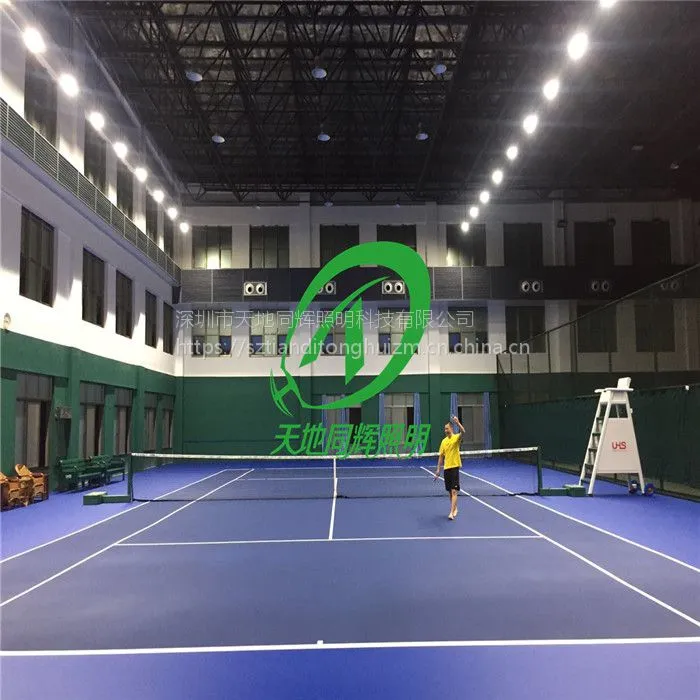

LED照明灯具在室内球场的应用
