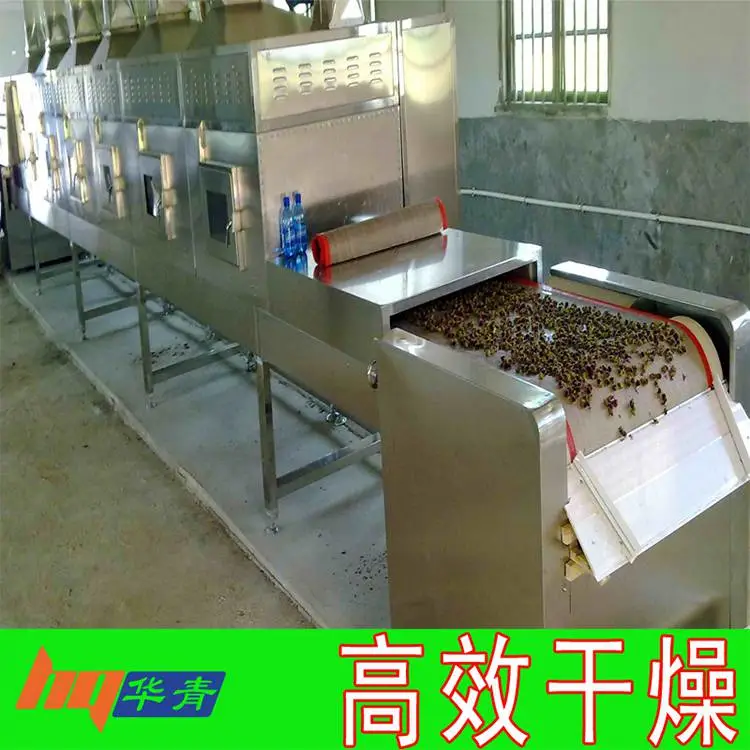

隧道式微波干燥设备的结构设计就是一个需要干燥的物料在微波箱体的输送带上通过，就像在汽车在隧道里的概念。物料由进口料口进入到设备内部，然后由出料口完成干燥处理，特点是连续运行生产量大，劳动强低。

主要组成部分：传送入料系统，微波入料抑制器，微波干燥腔体，微波变压器架，微波出料抑制器，接收出料系统，微波控制台这七大部件组成。

1、传送入料系统用角铁焊接制造而成，装置有：大小滚筒，手动微调偏，自动调偏。根据用户需要可安装自动布料斗装置。

2、微波抑制器内置有微波抑制片，防微波泄漏装置。（这是隧道式微波干燥设备一个只要部件，每个工序标准要求的部件。）

3、微波干燥箱体包含有电源架，也就微波当中配置最多的部件，箱体装置有：辅助传送托滚，清洁门（观察窗），微波激励腔，微波磁控管，磁控管冷却（水冷，风冷），水蒸汽排出口，照明，测温，开门自动控制微波等。

4、微波变压器架是各电器的安装架：电容，二极管（硅碓），变压器，电器冷却等装置。

5、接收出料系统用角铁焊接制造而成，装置有：电机，减速器，大小滚筒，手动微调偏，收料斗。

6、微波控制台也就是整台微波设备的大脑了，控制按钮，控制电路，检测显示仪等配置。
