1400V间隙接地装置25KA击穿保险

技术参数：

额定电压持续运行电压)Uc385 VAC~

雷电冲击电流 (10/350) Iimp 100 kA (L1+L2+L3+N-PE)

雷电冲击电流(10/350) Iimp 25 KA

标称放电电流 (8/20) In50 KA

后备保险丝 (并联)200AgL/gG

-40°C...+60°C

相对湿度  ≤95% (25°C)

工作温度范围 (串联) TUS

电压保护级别 Up ≤ 1.8 kV

Uc时，断后续电流的能力 If2KArms时，32A保险丝不跳

响应时间 tA≤ 100ns

暂态过电压耐受能力(TOV) UT 335V / 5sec

35mm2(单股线) / 50mm2(多股线)

接线导体截面

大放电电流 (8/20) Imax 120KA

后备保险丝 (串联)   125AgL/gG

工作温度范围 (并联) TUP -40°C...+80°C

安装支架

 35mm 宽电气安装导轨

外壳

 黑色热塑性材料, UL94-V0

电压互感器是一只变比较高的变压器，其一次侧电压都在万伏特以上，为了防止一次、二次绕组绝缘击穿时,一次侧的高电压窜入二次侧,危及人身和设备的安全，其二次侧必须接地。  额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

 电压互感器PT二次接地保护器

电压互感器PT端子箱二次过压保护器，电压互感器简称PT，和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位。

安装完成后应定期检查电涌保护器的工作情况，特别是雷电过后，应及时检查。一旦发现其前端空开、熔断器跳开或面板上的指示窗口显示为红色时，应立即更换。

 1400vF-MS25-PVT/FM中性点提示：

1.为了您的安全，我们强烈建议请断开电源的情况下安装，以免发生意外。

2.安装人员须具有防雷专业资质并且按照电工安全常规要求操作和安装。

凡是电源电涌保护器都须安装相应的保险丝，从而电源系统具备SPD脱扣装置和保险丝同时保护的双重保险，安装保险丝时取值应依据如下：二次电压互感器f-ms25-pvt/fm3

满足1和2的前提下，避雷器通过泄流，保险丝不被烧断

保险丝不能大于避雷器的后备保险丝强度

供电回路能供出的电流值，当过载或短路时，应能使保险丝烧掉。

  在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，在电压互感器端子箱内二次中性点（N线）上，安装二次击穿保险器。

 放电间隙为惰性气体密封间隙，它的灭弧功能较前者好，内置独特双脱扣保护功能，内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。

 专为TN-S系统电路保护方案设计，能保护后端电气设备和装置免遭开关动作、静电泄放、感应雷击或直击雷击所产生的浪涌危害。本产品是根据 IEC 61643-1; GB 18802.1; YD/T 1235.1标准设计的电涌保护器。

性能及参数

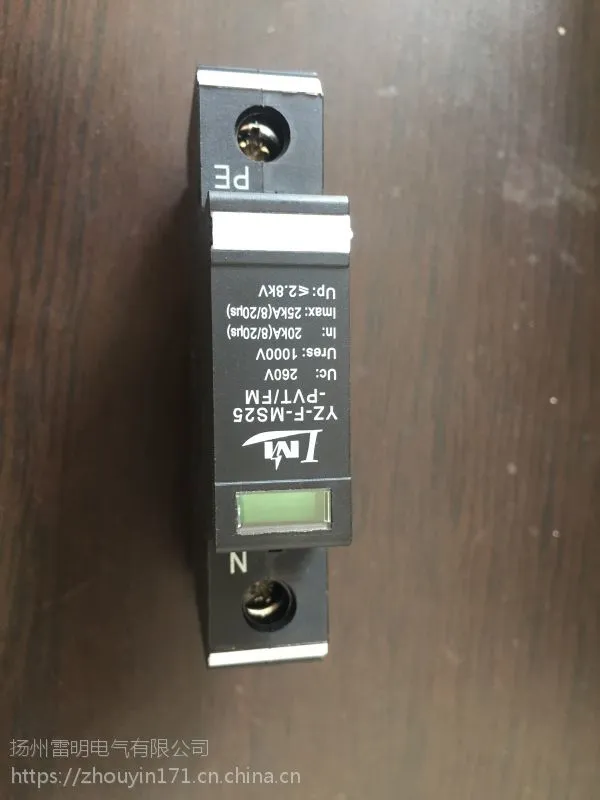

型号  F-MS25-PVT/FM

交流持续工作电压 Uc 260 V/500V

工频放电电压 Us 1000~1500 V

标称放电电流（8/20us）In 20 kA

工作/故障状态 透明/红

阻燃等级 V0

接线端子***小接线能力 4mm2单股线/软线

接线端子接线能力 25mm2单股线/软线

放电电流（8/20us）Imax 25 kA

电压保护水平 Up 2.8 kV

响应时间 tA 100 ns

工作温度范围 -40℃~+80℃。

中性点F-MS25-PVT/FM二次击穿保险性能及优点：

 具有雷电计数，远程故障告警功能

 选用优质的压敏电阻，高可靠质量***

 保护功能强，设有自动断路器（短路、过流保护）

 击穿保险单元采用模块式设计，更换方便

 采用温控断路技术，避免火灾发生。

主要结构与工作原理：二次电压互感器f-ms25-pvt/fm价格

中性点f-ms25-pvt/fm500v行情3

为一端口，防触电保护，户内式固定安装，电压限制型。

内置脱离器。当击穿保险器因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。击穿保险器正常工时可视窗品显示白色，失效脱离后显示红色。

 经击穿保险器接地是很危险的，当保险意外熔断时，而保险外面也不容易检查你没发现的话，严重的话一次高压窜入二次，二次将产生不平衡电流电压，而二次没接地，将损坏二次设备，人员还有高压触电的危险。

 性能描述

电压限制型，8/20μs波形

放电电流：65/40/20/10kA

电压保护水平：2.0/1.5/1.2kV

标称放电电流：35/20/10/5kA

额定电压：230/400V

极数：1P，2P，3P，4P，1P+N，3P+N，NPE

工作环境温度：-25oC - +60oC。

 击穿保险器安装、使用与维护产品应固定安装于35mm导轨上。产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。

电压互感器（TV）二次接地也是工作的需要，因为电压互感器（TV）不但有正常运行方式，还有异常运行方式；其中性点不接地，就不能测量出相电压，也不说对于中性点不接地系统，且不说对Y/Y接线的电压互感器（TV），二段母线电压互感器（TV）不接地就不能并列，更重要的是中性点接地是绝缘监察的重要条件，从这个角度来说，它又是工作接地了。
