一、产品概述

   1、XBD-L型消防泵分单吸和多吸多级分段式两种，供输送不含固体颗粒的清水和及物理化学性质类似的液体之用。主要用于消防栓、喷淋、稳压等。输送液体的流量范围0.42-333L/S,压力范围为0.8-2.25Mpa，配套功率范围为0.18-160kw，口径范围直径15-400mm。

二、主要特点

    1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其他重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命

    2、泵的吸入口和出口均水平方向，简化了管路的连接。

    3、多级式可根据需要，吸入口和吐出口可安装同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

    4、泵转子具有较小的绕度，运行平稳、振动小，噪音低。使用寿命长。

三、主要用途

   XBD-L型消防泵主要用于消防系统管道增压送水，也适合用于工业和城市给排水、高层建筑增压送、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套的场合。

四、结构说明

   XBD-L型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用结构密封，具有密封可靠性，无泄漏的特点。泵的轴向力由叶轮设平衡环进行平衡。泵的进出口法兰按1.6Mpa压力设计，管路配套方便。

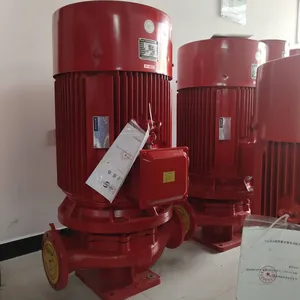

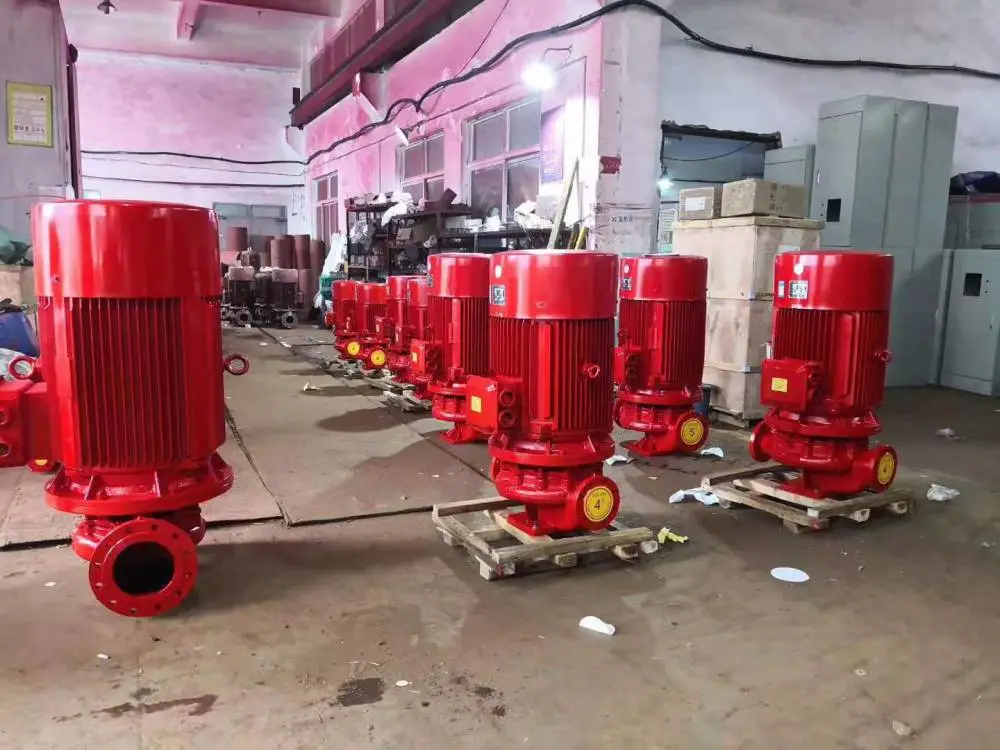

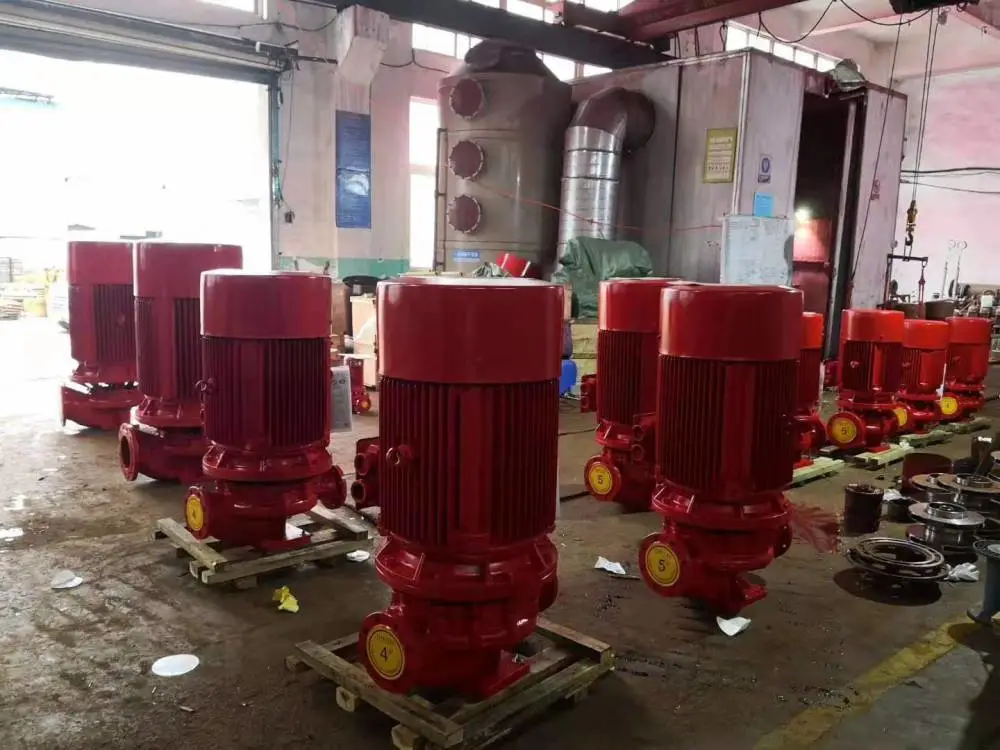

五、工厂生产实物图

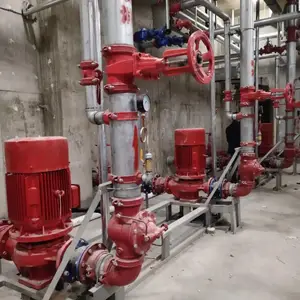

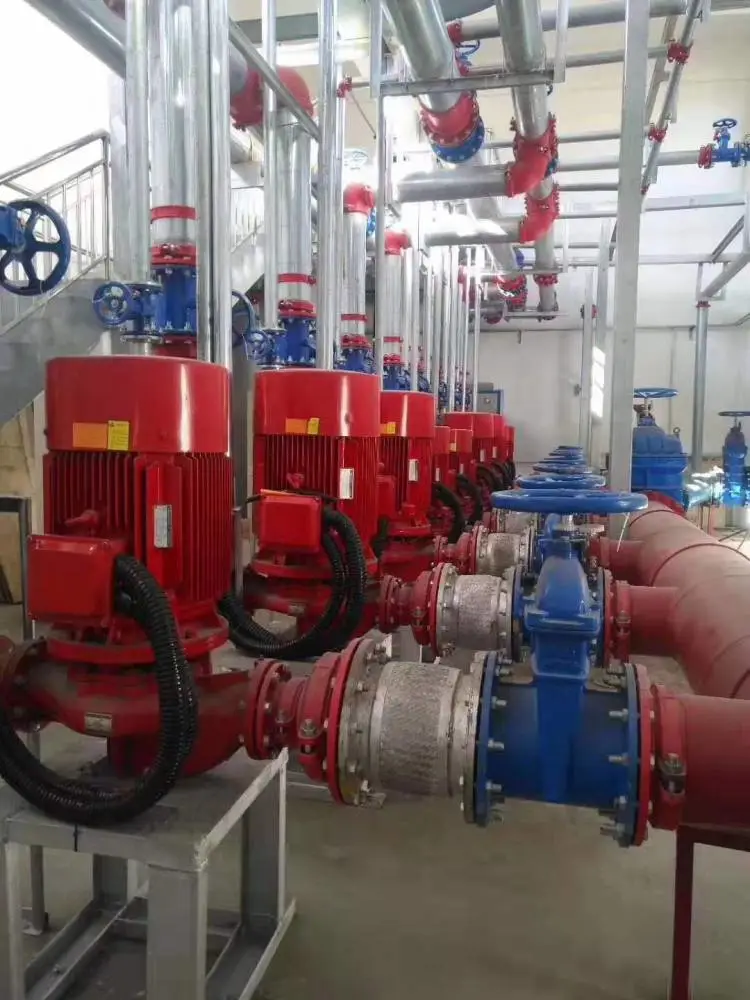

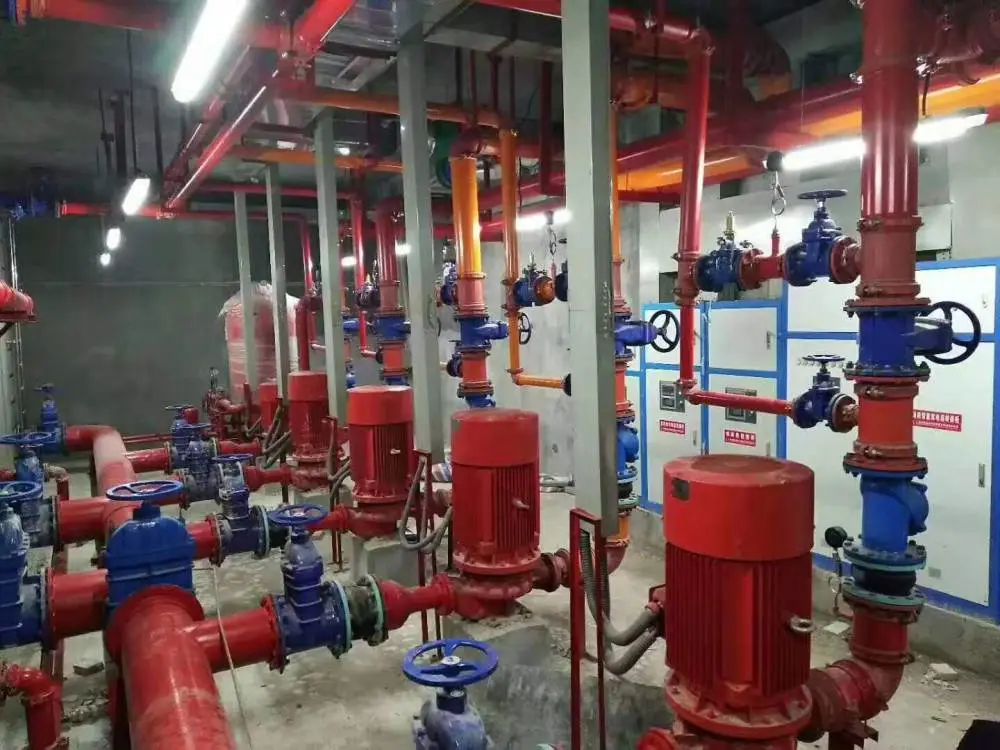

六、工地现场安装实物图
