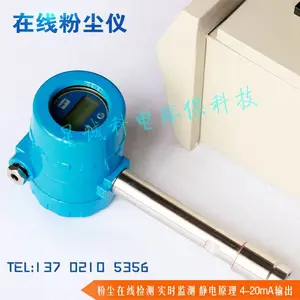

产品概况

XCET-X系列粉尘浓度检测仪测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷，通过探头进行信号放大并传送进监测控制系统。静电荷的大小与尘埃粒子的流量成比。本系统的高科技电子线路把这部分电荷转换成为控制信号输出，启动粉尘超标排放警报，同时用于连续记录粉尘粒子的总量或浓度。

XCET-X系列装置提供了目前世界***交流耦合技术。这是现代最***和稳定的监测技术，特别适合连续排放记录和数据累积。本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量（mg/sec）或排放浓度(mg/m3）。在燃烧工况相对稳定的情况下（ 即在同一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化，小于±90%的变动 ），本系统经直接校定后也可用于在线监测排放浓度（单位＝mg/M3）。

使用范围

XCET-X系列粉尘浓度检测仪广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型用途包括布袋除尘器滤袋破损的探测，或粉状材料回收、产品输送总量监测，或各种大小、各种燃料的锅炉烟尘排放浓度监测。

产品介绍

XCET-X系列粉尘浓粉尘浓度检测仪四大特点：

1、采用进的实用技术—***改进型交流耦合技术，对粉尘的探测灵敏度高，线性度好，粉尘沾染探头后不影响测量灵敏度，免维护免清理。

2、标准二线制4-20mA电流输出，抗干扰能力强，易于远距离信号传输，对信号传输导线无特殊要求，输出电流与粉尘浓度成线性关系，方便后续的PLC数据处理。

3、安装使用与二线制压力变送器完全一致，现场工程技术人员无须任何特殊培训即可正确使用，安装方便运行可靠。

4、接线盒内置一体化变送器输出的4-20mA电流与粉尘感应探针之间电气隔离，实现信号的安全传输。

技术规范

安装时注意

（1）传感器底座及长度尺寸由厂家提供，底座在管道开孔尺寸φ32±2mm。

（2）传输导线请选用0.75mm2 --  1.5mm2普通双绞线（在干扰特别强的环境下，请使用带屏蔽双芯电缆，并将屏蔽层良好接地）。

安装示例

1.将变送器的底座接口取下，垂直焊接在直管段较长的水平管道顶部，管道开孔尺寸φ32±2mm。

2.传输导线（0.75mm2 --  1.5mm2普通双绞线）通过变送器接口连接（不分正负）（

XCET-X注意事项

1. 避免用干布过猛擦拭探针，如需擦拭可用湿布进行勿用水或有机溶剂擦拭。

2. 远离强电磁场，如果必须经过强电磁场，需用金属套管套住探针。

3. 安装好后尽量不要随意移动设备，以免在移动过程中磕碰影响使用。

4. 此设备需24V供电。
