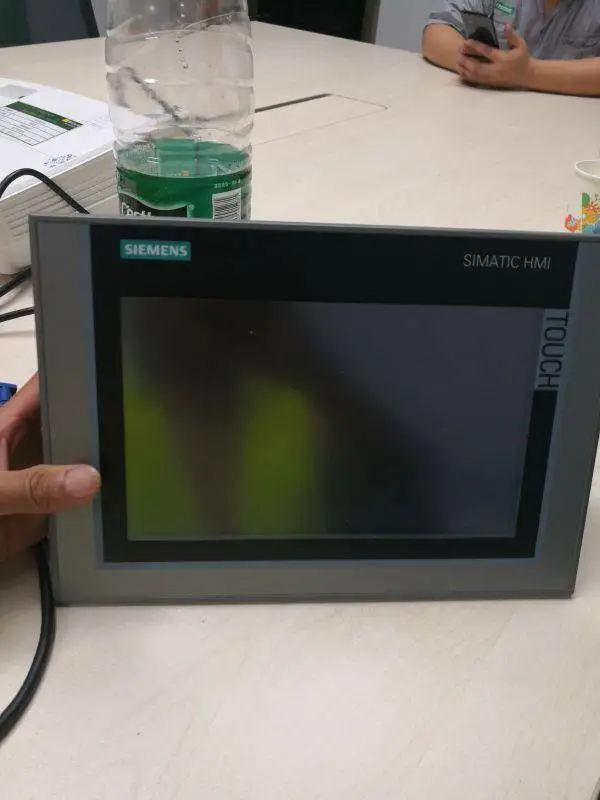

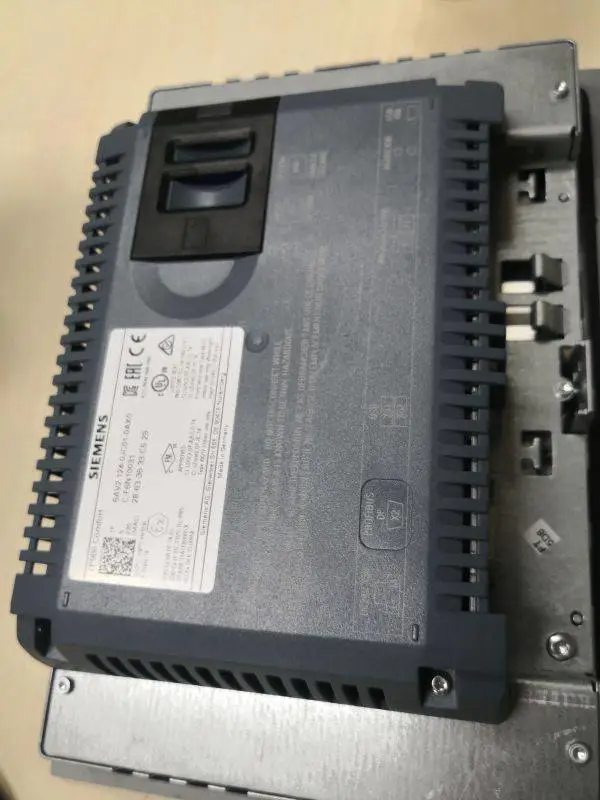

西门子触摸屏TP700 7寸 6AV2 124-0GC01-0AX0

此章节包括预防和排除故障的信息。

故障信息

可能的原因

补救措施

"System card is missing or defective"

未插入系统存储卡。

插入系统存储卡。 只能使用 2 GB 及以上的 SIMATIC HMI 存储卡。

系统存储卡故障。

用新的 SIMATIC HMI 存储卡更换故障的系统存储卡。

每次启动操作设备时，确认故障信息，以便在没有服务方案的情况下继续工作。 利用“Do not show this message again”选项可抑制故障信息。

为了重新***服务方案，必须插入功能正常的系统存储卡。

"System card error"

插入了不同结构设备上的系统存储卡。

使用相同结构操作设备的系统存储卡更换系统存储卡。

不使用系统存储卡数据的条件下，可使用插入设备的系统存储卡。 在这种情况下，删除“System CardSIMATIC.HMIActive”文件夹内的所有数据。 备份数据时，***“Start backup”复选框并***存储介质。 之后，按下“Continue”按钮。

检查安装条件

安装操作设备前，请注意以下几点：

请熟悉有关安装操作设备的规则、允许条件、EMC 特性参数及技术说明。有关内容请参阅以下章节：

证书和认证

电磁兼容性

检查操作设备运行的机械及气候环境条件：技术说明。

注意在本地使用操作设备的提示：安装提示。

注意允许的标称电压：DC +24 V

注意

安全电气隔离 安全电气隔离电气隔离安全

仅使用适用于 DC-24-V 供电的电源引入装置，该装置应带有安全电气隔离功能，且符合 IEC 60364-4-41 和 HD 384.04.41（VDE 0100，第 410 部分）规定，例如符合 SELV/PELV 标准。

供电电压仅允许处于规定的电压范围内。否则，不排除有操作设备功能失灵的情况。

适用于非绝缘式设备结构：

将 24-V 电源输出端的 GND 24 V 接口连接到电位均衡，以统一基准电位。期间，选择尽可能集中的连接点。

注意

外部保护电路

设备在 24V 直流电源下运行时，需要使用外部保护电路，参见功能手册“抗干扰式控制器安装”，章节 7“雷击和过电压保护”。

连接图

下图以 TP1500 Comfort V2 为例，显示电源和操作设备之间的连接。

拆卸设备

原则上按照与安装和连接过程相反的步骤顺序重新拆卸 HMI 设备。

步骤

按如下步骤进行：

如果一个项目正在 HMI 设备上运行，则请使用***为此组态的操作元件退出该项目。请等待，直至显示 Start Center。

关闭 HMI 设备的电源。

如果在爆炸危险区域内使用此 HMI 设备，则请确保满足以下两个前提条件中的一个：该地区***有爆炸危险，或该设备及其插座连接件无电流。

移除 HMI 设备上所有电缆夹，以消除连接线应力。

移除 HMI 设备的所有接线插头和等电势线。

固定 HMI 设备，确保其不会从安装开口掉落。

松开装配夹的螺钉，并移除所有装配夹。

从安装开口移除 HMI 设备。
