公司简介:

中国·济南天马机器制造有限公司服务于建筑门窗与建筑玻璃行业，专业制造成套建筑节能塑料门窗机器、铝合金门窗机器、中空玻璃机器、幕墙机器、雕刻机。公司成立于1993年，产品遍布中国各省、市、自治区，并远销美国、俄国、尼日利亚、阿联酋、巴西、印度等十几个国家。

  我们严格按照***：2000版国际质量体系认证，制造质优、安全、规范的高品质产品换取客户较好的评价。用客户良好的***来提升每年的营业额是我们的销售策略。

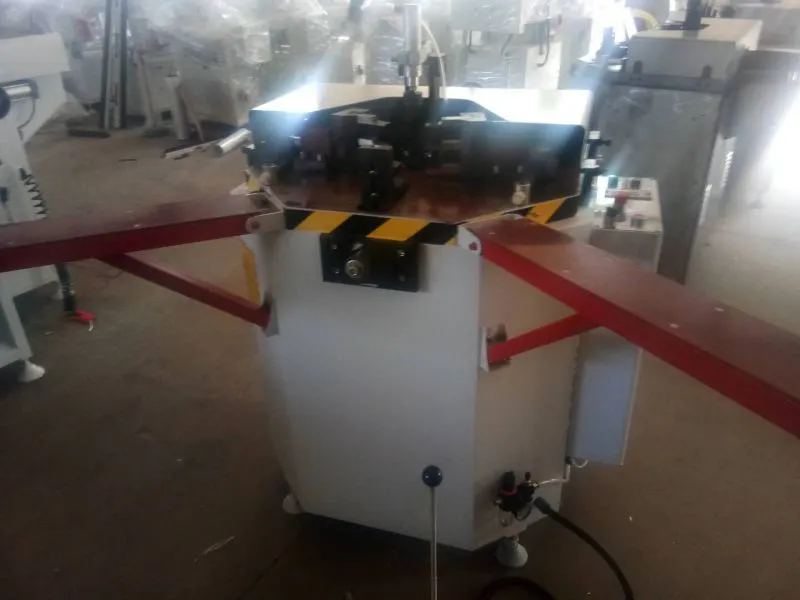

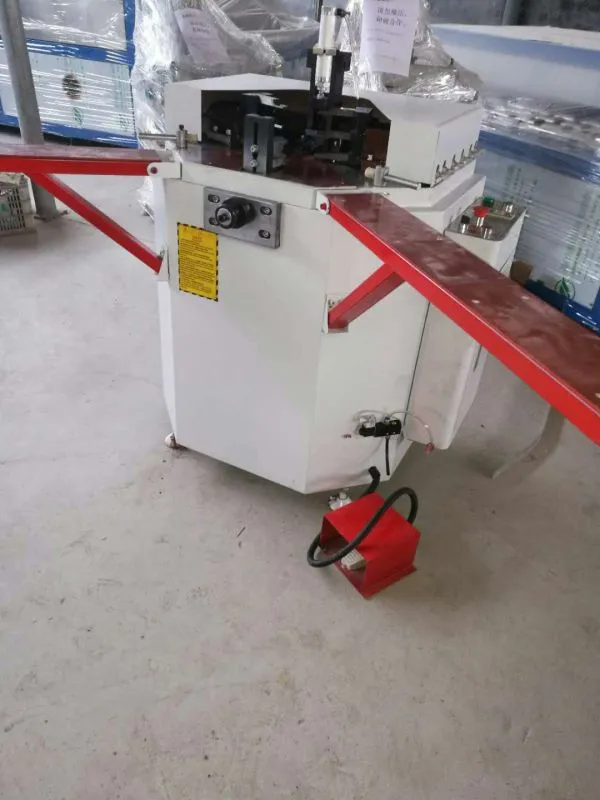

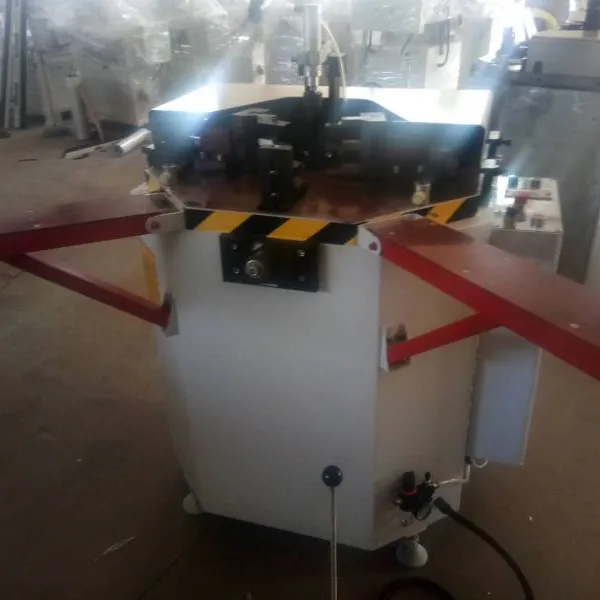

 LJJ-120铝门窗单头组角机

该机是***铝门窗生产专用设备，适用于角码结构型铝门窗90°角连接，采用了机械联动新结构，是组角完全同步，定位采用了上下可调，适用于加工不同断面形状和尺寸的型材。

左右冲头刚性同步进给，避免组角过程的无益变形，使窗角连接更牢固。同步进给结构使机器调整变得简单，螺纹调节上下组角的距离，使对刀工作方便，可配置单刀多点角刀，使隔热断桥铝门窗组角更加可靠。

主要技术参数：

电源     380V 50HZ

电机     1.5KW

电机转速   1400r/min

气源工作压力   0.5~~0.8MPa

耗气量    2L/min

油箱容量  20L

总组角压力  48KN

组角缸运动行程  98mm

主定位块调整范围 70mm

加工型材高度（较大）120mm

外形尺寸     1000*1200*1200mm

原理及结构

主要组成

本机由机体、工作台、定位油缸、辅助定位器、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

工作原理

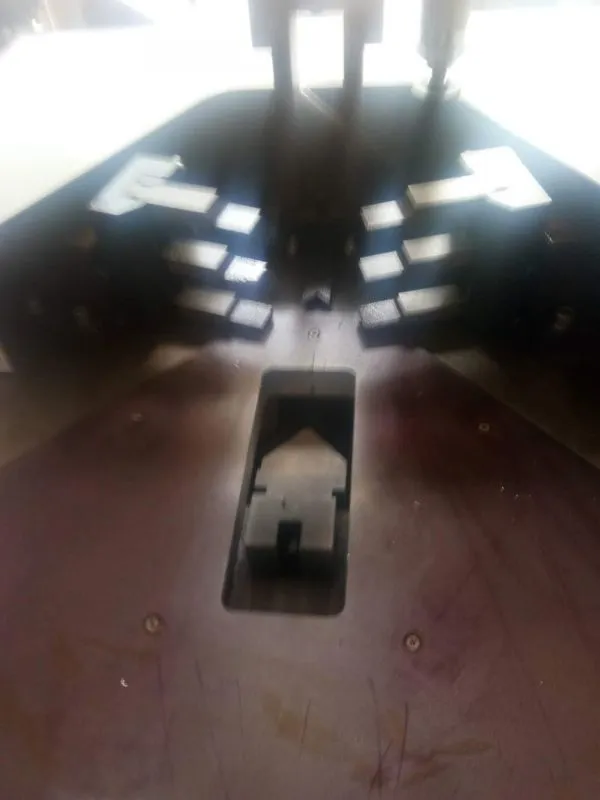

由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接。

结构特点

本机是在吸收国外同类产品优点的基础上开发的新机型。本机采用气、电、液联和操作控制，由于采用了机械联动新结构，消除了油压波动对组角质量的影响，使组角完全同步，组角深度更加一致，组角的90度角度更加准确。另外，前后定位采用了上下可调，前后距离可调的定位装置适用于加工不同断面形状和尺寸的型材

对客户的五项承诺：

1、设备保修一年，主要进口部件二年，终生维修。（保修期外，只收成本费用）

2、免费调试设备和培训操作人员。

3、免费为您上网建立档案，提供国内外塑窗及中空玻璃市场 的动向，发展趋势及技术咨询。

4、为您合理的设计厂房平面图、布置图、人员比利率。

5、免费提供原材料生产厂家，设备闲置时保养维护。
