你现在使用的电脑有一个中央处理器，它的晶圆片是用一个非常复杂的镜头曝光加工而来的。这类镜头可能含有20或30个以上的镜片组成，是世界上精细的镜头。如果你想更好的学习光学设计，光学软件，这将是一个好的学习例子。本课将给出一个学习例子。

镜片数22片

物高31mm

物方数值孔径NA 0.2

波长为UV

像方晶圆尺寸是12.66mm

总长小于1200mm

这种透镜在物体和图像上都是有限共轭的，分两步设计。首先，我们将为左半部分设计一个镜片组，光学照明，可以让光束经过遮光罩，光束到中心后被准直。然后我们将为右半部分设计***个镜片组，光学镜头设计，将准直光束成像到晶圆片上。

这一点是为了展示如何使用可以从SPS打开的相同对话框来编辑镜头。 但请考虑一下：在编辑窗格中，我们可以简单地输入5 AT 5 0 2并且会出现相同的倾斜。 一旦学习了SYNOPSYS RLE文件的某些格式，您将可以使用此方法。 并节省了大量时间。 所有的电子表格都没有这样方便。

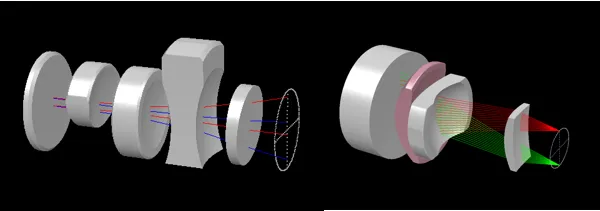

现在让我们展示另外一个功能。 首先，我们将删除曲面3上的倾斜。这可以使用我们上面的相同对话框来完成，只需在编辑窗格中输入3 NAS就快得多，然后单击“Update”按钮。倾斜消失了。 现在点击PAD工具栏上的 按钮创建一个检查点。现在，在WS工具栏中点击按钮。 这将打开镜头布局工具。 PAD绘图发生变化，显示轴向边缘光线为红色，光学，主光线为蓝色，两个边缘光线为灰色。

我们必须用真正的玻璃替换模型玻璃。 输入HELP ARGLASS您可以了解更多功能。

保存这个镜头，以便我们可以在必要时再次打开。 单击顶部工具栏中的按钮  ，将保存镜头，其名称取自当前记录编号。 ZSEARCH已经为您的MACro添加了一个记录命令，因此每次运行都会增加这个数字。 这样，只要您想获得以往的版本，只需单击该按钮即可保存。
