路基沉降物位计

一、概述

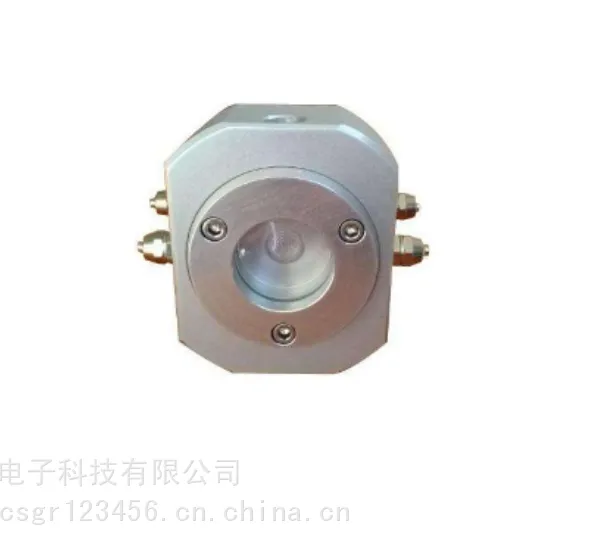

GR-WWXXB系列晶硅液压式物位计是一种高精密液位测量仪器，用于测量基础和建筑物各个测点的相对沉降。应用工地包括大型建筑物，如水电站厂、大坝、高层建筑物、核电站、水利枢纽工程，铁路、地铁、高铁等各测点不均匀沉降的测量。GR-WWXXB系列晶硅液压式物位计功能特性：

1、RS485信号输出，不锈钢/ABS/铝合金制造，具有灵敏度与精度高、线性与稳定性好等优点。

2、高精度、高稳定性、量程范围宽。

3、绝缘性能良好，防水耐用。

4、供电与通讯可采用总线模式，节省电缆线，适用于复杂环境布点。

5、内置温度传感器，用于测量值的自动温度修正。

6、大量程，能够在高差大的地铁隧道里面使用，而不需要增加动基点,减少设备数量、工作量。

7、体积小、全密封结构，安装时不需要打水平，设备不需要调水平,大大减少了安装的时间。

8、插拔式接口，公司根据现场情况配好线缆，减免了现场接线的时间以及因为现场接线造成的失误。

9、独特的性能，可以随意安装在管片或者轨道中间上面，能在复杂环境和不可视的环境下工作。

二、GR-WWXXB系列晶硅液压式物位计设备原理

 GR-WWXXB系列晶硅液压式物位计是通过一根透明的PU管连起来的，最后连接到一个储液罐上面，相比于管线的容量，储液罐拥有足够大的容量，能够有效减少管线容量由于温度变化导致的细微变化所带来的影响。并且内置高精度传感器同时测量编号，内含温度传感器对传感器进行精准修正。

 当其中任意一个传感器的高程一旦确定或者通过其它方式测定,测改点就可以做为基准点。或将储液罐视为基准点时，即可通过压力传感器的压力变化直接获取该测点的相对沉降（或抬升）。

为消除大气压的影响，所有的传感器共用一根通气管，最后连接到储液罐，形成了一个封闭的气压自平衡系统。

三、GR-WWXXB系列晶硅液压式物位计产品特点

1、大量程，1-3.5m的量程，能够在高差大的地铁隧道里面使用，而不需要增加动基点,减少设备数量、工作量；

2、监测距离长,可以在可视或者不可视的情况下达到长距离监测,使用于那些大的保护区;

3、体积小、全密封结构，安装时不需要打水平，设备不需要调水平,大大减少了安装的时间；

4、插拔式接口，公司根据现场情况配好线缆，减免了现场接线的时间以及因为现场接线造成的失误；

5、独特的性能，可以随意安装在管片或者轨道中间上面，能在复杂环境和不可视的环境下工作；

6、高精度大量程，能够用在水利大坝上面、建筑、管道上面。
