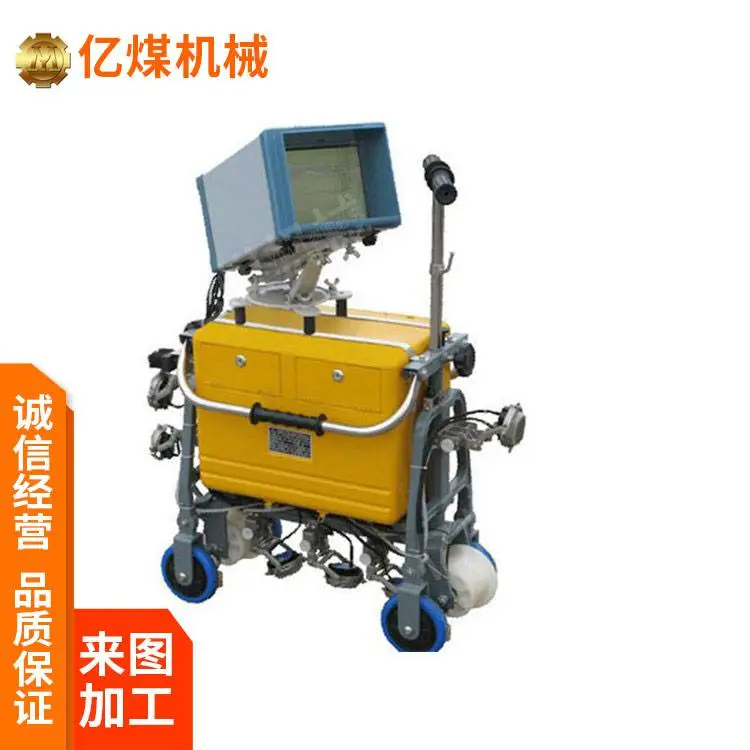

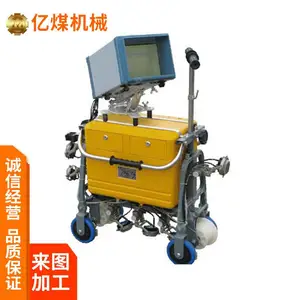

钢轨超声波探伤仪是一种铁路专用的全数字式、彩色显示、轻便手推式钢轨超声探伤设备。适合于43～75KG/m钢轨的探伤。该设备能满足新的钢轨探伤工艺要求且具有优越的拓展性，能***检验出轨头、轨腰、轨底的各种缺陷，基本上扫除了轨头的检测盲区。全新的探头布局特别适合于长轨的检测；高效的数据处理减少人为误差；仪器的二级管理模式强化现场探伤管理；缺陷记录、全程记录、动态录象及跟计算机通讯等功能解决了缺陷电子存档的问题。数字化钢轨超声探伤仪是一种高效、高可靠性，有划时代意义的钢轨专用探伤设备。

钢轨超声波探伤仪产品特点

1、８路独立的发射、接收通道。

2、备有一个多功能校对通道。仪器的第八通道可以用于对伤损校对和用于焊缝探伤作业。

3、伤波自动定位。数字自动显示伤波的水平、垂直、声程参数。方便检测。

4、具有B型显示和B超图像记录功能。

5、存贮、回放功能。

6、配备有探伤活动记录装置（GPS定位系统）。

7、大屏幕、高亮度EL显示屏。

8、探头自检功能。

9、自动增益控制。

10、理想的补偿曲线。

11、环境适应性好。

12、镍氢电池供电和低功耗设计。

13、结构简单、维修方便。主机仅有4块电路板，仪器的维修简单、方便。

钢轨超声波探伤仪技术参数

探测通道（其中校对通道1个）：8个；

工作频率：2MHz；

重复探测频率：400Hz；

探测范围：0～200mm　适于43kg/m和50kg/m钢轨　0～250mm　适于60kg/m和75kg/m钢轨

动态范围：≥20dB(抑制小)，2～6dB(抑制大)；

水平线性误差：≤2%

重直线性误差：≤15%

增益控制范围：80dB

衰减器误差：每12dB不大于1dB

工作电压：DC18V～22V；

功　　耗：≤10W；

工作温度：－400C～500C；

耦合剂容量：20L；

重　　　量：28Kg

整机外形尺寸：长×高×宽=750×800×350mm

仪器主机尺寸：长×高×宽=340×230×150mm
