西门子MICROMASTER440面板BOP基本操作面板

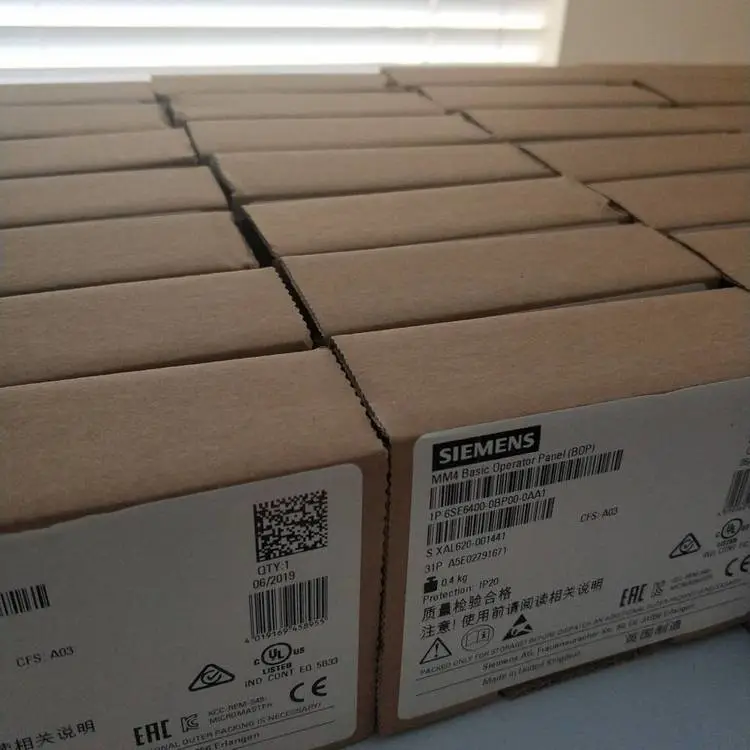

BOP基本操作面板420/440*** 6SE6400-0BP00-0AA1型号

开环/ 闭环控制功能

在闭环速度和转矩控制方面 给感应电动机和同步电动机供电的变频器具有几种开环/闭环控制功

能 这些功能粗略地可以分为以下几类

V/f 特性控制 (简称为 V/f 控制)

磁场定向的闭环控制 (简称为 矢量控制)

磁场定向控制技术 – 也称为矢量控制 – 可以再分为两类

不带速度反馈的矢量控制 (无传感器矢量控制 (SLVC))

带有速度反馈的矢量控制 (矢量控制 (VC))

这些控制技术在控制的参量和技术的复杂性方面是相互不同的 它们是根据特定应用对象的不同

要求来*** 对于基本的应用(例如水泵和风机) 一般是采用 V/f 控制 矢量控制主要用于要求较

复杂的传动装置 (例如卷绕机械) 这些设备要求在噪声较大的环境中 在速度和转矩的控制方面

具有良好的控制功能和特性 如果在 0 到大约 1 Hz 的范围内也要***这些要求 那末 不带速

度反馈的矢量控制是不能满足速度 / 转矩精度方面的要求的 这种情况下 必须采用带有速度反

馈的矢量控制

转矩的限制值

这一限制值规定可能的转矩值 据此 对电动状态和再生状态运行时的不同转矩限制值进行

参数化

P1520 CO 转矩上限值

P1521 CO 转矩下限值

P1522 CI 转矩上限值

P1523 CI 转矩下限值

P1525 标定 转矩下限值

当前***的转矩限制值在以下参数中显示

r1526 CO 转矩上限值

r1527 CO 转矩下限值

f

1 ~

Torque limitation

Resultant

torque limit

Power

limitation

|fact

r1526

r1527

Stall

limitation

P1530

P1531

f

1 ~ 2

Constant

torque

f

stall

Constant

power

|

|M|

Stall

power

图 3-81 转矩的限制

功率的限制值

这一限制值规定可能的功率 据此 对电动状态和再生状态运行时的不同功率限制值进行参

数化

P1530 电动状态的功率限制值

P1531 再生状态的功率限制值

失步停车的限制值 (锁定转子的限制值)

失步停车限制值是在变频器内根据电动机的数据进行计算

综合后的
