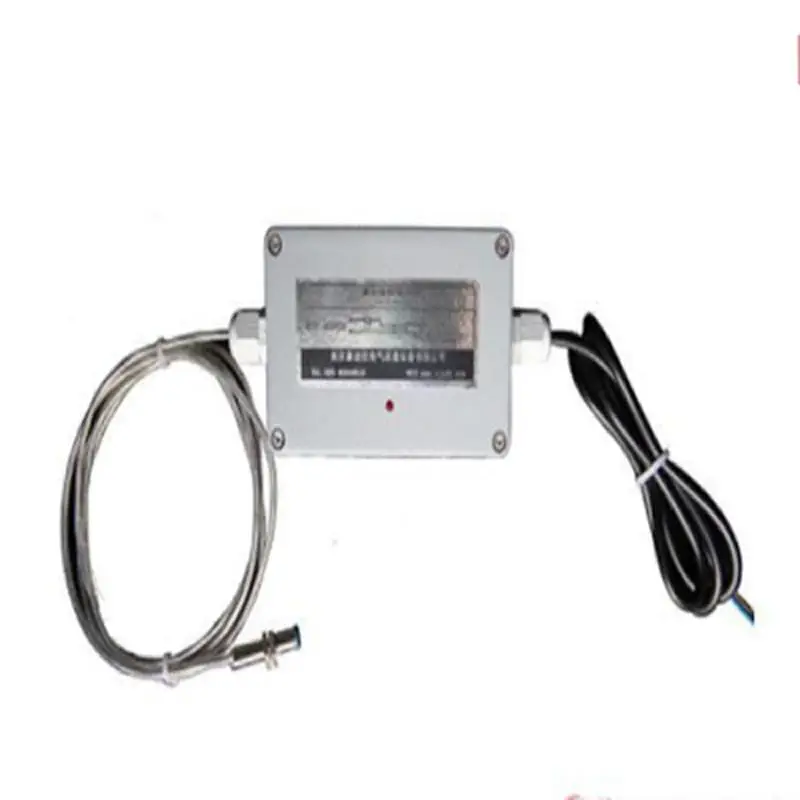

杭荣防尘RD-H霍尔旋转探测仪

 一、简介

　　霍尔旋转探测仪是一种旋转探测装置。该产品对机械传动装置(皮带机、提升机、斗提机、链式输送机、皮带秤、螺旋输送机)常出现的堵转、卡转、超载慢转、皮带打滑、转动链(带)脱落、转动轴断裂等故障均能有效及时处理，可起到保障、保护设备的作用。同时，该产品探头体积小，可在狭小的空间内安装使用，还适用于速和速旋转环境的测量与保护。

二、用途

　　应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业，另外可用于小空间安装和、中、速旋转保护。

三、工作原理

霍尔旋转探测仪采用霍尔技术，当有一定磁场强度的磁铁靠近霍尔芯片时，霍尔芯片会产生一个感应电压，通过探头部分的电路将该电压转换成脉冲信号。

霍尔旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见图1)，检测片上镶有磁钢。旋转探测仪通电后会有15s左右的启动补偿时间。

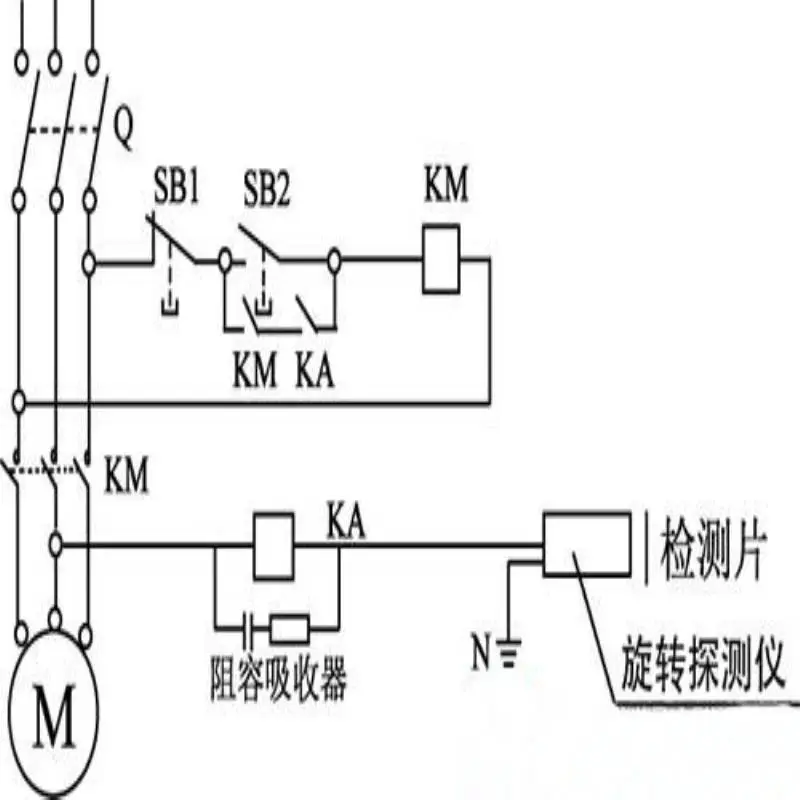

当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。在跳脱时间(跳脱延时周期)内旋转探测仪接收到检测片一个脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)，交流接触器主触头闭合使电机转动。当设备发生卡转、堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转。此时检测片也随之慢转或停转，霍尔旋转探测仪在跳脱时间内接收不到一个脉冲信号。探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备 (此产品接收检测片转动信号与电机大小无关)。

四、特点

◆ 可在温环境（125℃）下长期稳定工作；

◆ 结构简单实用、性能；

◆ 防尘、防震、防潮；

◆ 体积小、重量轻、寿命长；

◆ 适用于速、中速和速旋转物体的测量与保护；

◆ 输出信号既可与现场设备联锁使用，也可送达微机控制系统；

◆ 安装方便，免维护；

◆ 特别适用于环境恶劣的工业现场。

五、技术参数

六、安装说明

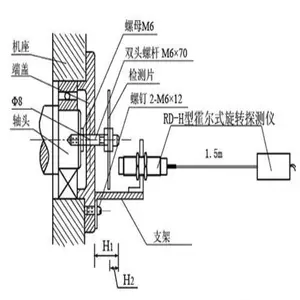

的传动装置，如螺旋输送机、提升机、皮带输送机、拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，普通机械安装工序：

l、拆下端盖，在端盖中心钻≥Φ8孔，在端盖下部钻Φ5孔，攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架；

2、在轴头上钻Φ5孔，攻丝M6、深10 ~15mm；

3、旋紧双头螺杆；

4、装端盖；

5、装检测盘，H1≥20mm并用螺母固定；

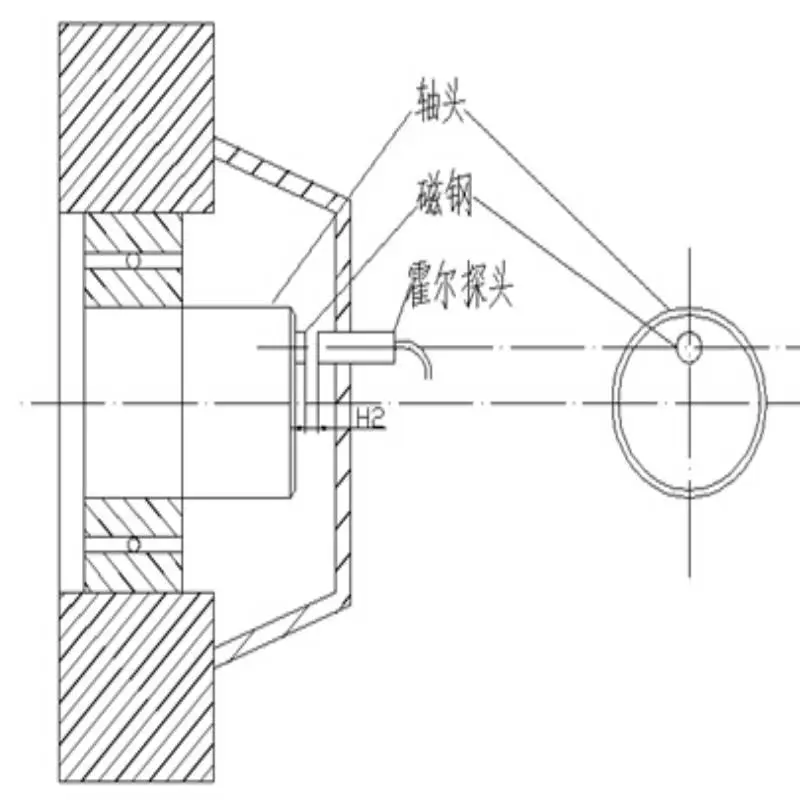

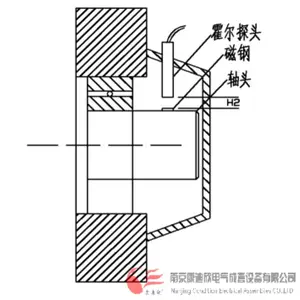

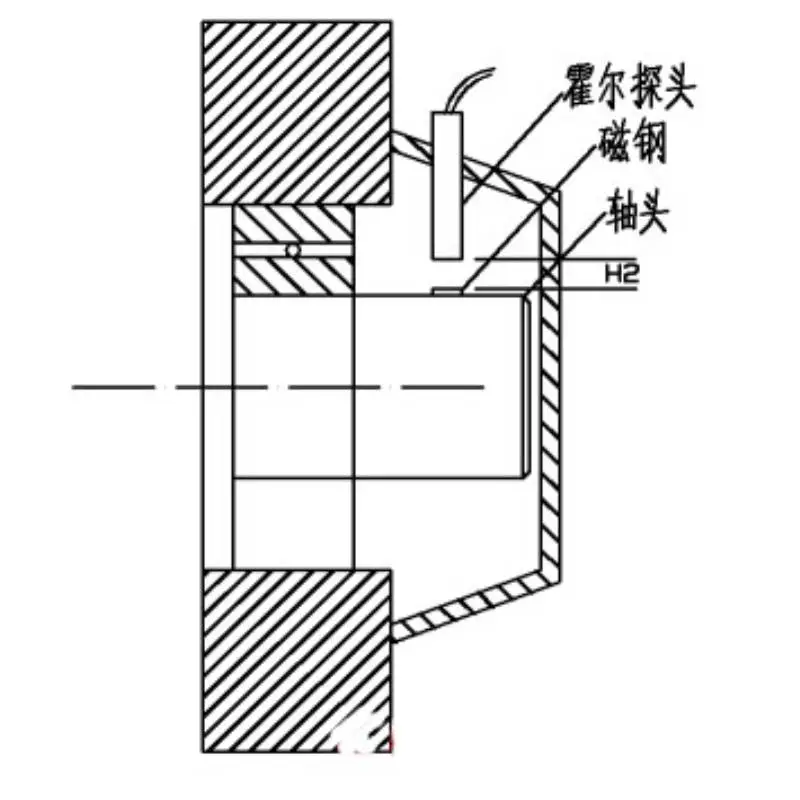

6、安装旋转探测仪，调整H2≤8mm。

备注：该种安装方式速（3转/分以下）环境。

七、注意事项

l、严禁未接中间继电器直接串接电源，如因直接串接电源造成本产品损坏属“人为损坏”，不在免费保修范围内。

2、如安装在金属底座上，请特别注意H1的距离，同时注意探头周围没有强磁场。

3、H2的建议安装距离在4mm左右，防止外部原因造成H2变动。

4、露天安装旋转探测仪尽可能安装防雨罩，可延长本产品使用寿命。

5、安装产品时，确保检测片的水平面与产品探头水平面平行。探头应对准检测片上的一个磁钢，确保旋转探测仪能够可靠的接收到检测信号即可。
