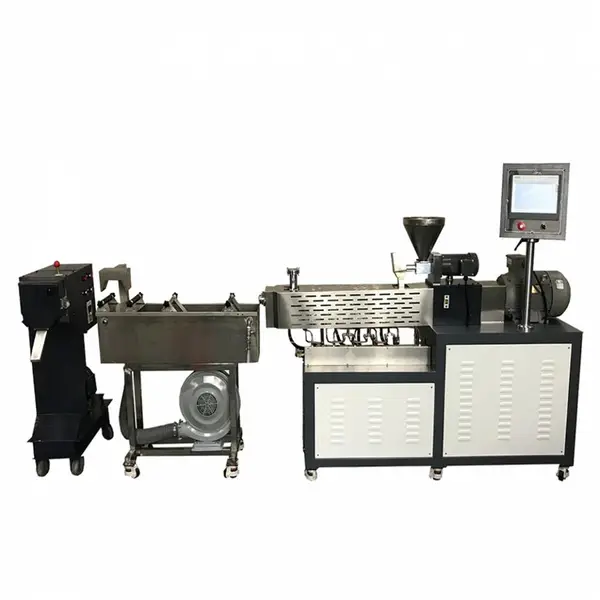

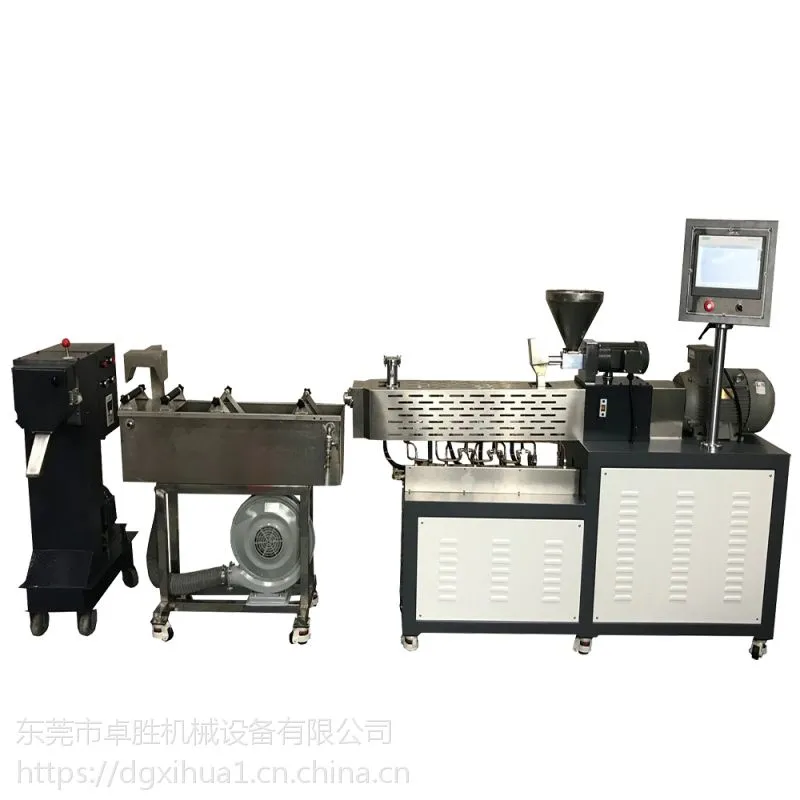

ZS-433-25双螺杆实验型造粒线机

双螺杆挤出机组的辅机主要包括放线装置、校直装置、预热装置、冷却装置、牵引装置、计米器、火花试验机、收线装置。挤出机组的用途不同其选配用的辅助设备也不尽相同，如还有切断器、吹干器、印字装置等。

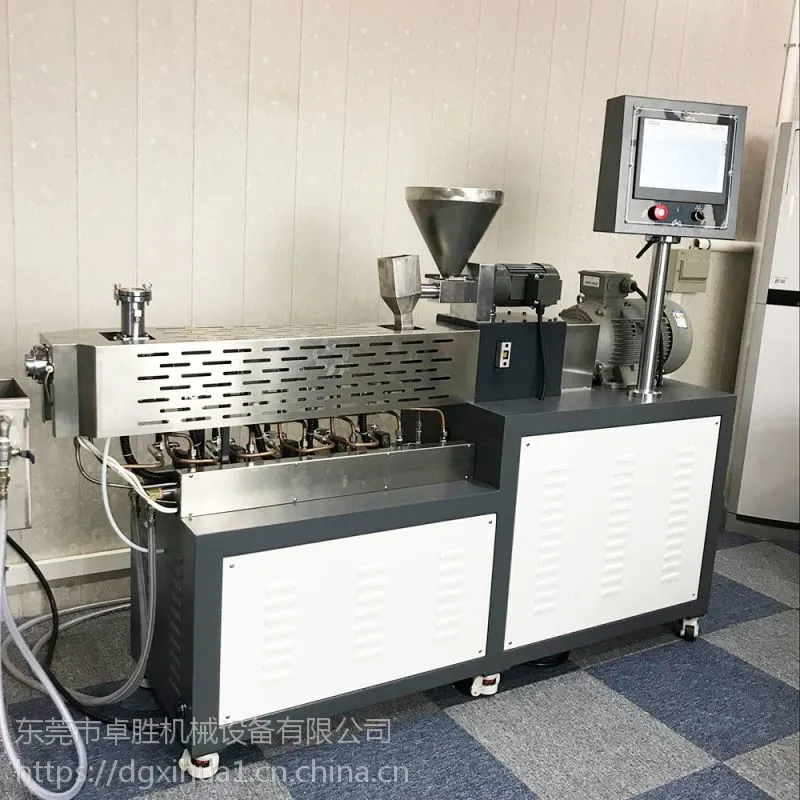

一、20/25双螺杆挤出主机 1套

1、喂料器    1套

     a.双螺杆定量送料带搅拌功能

     b.马力：1HP微型摆线针轮减速机配变频器调速

2、马力：7.5HP西门子贝德电机搭配变频器调速

3、螺杆：

a.直径：Ф21.7mm采用积木式设计，螺纹组件与蕊轴渐开线花键连接,拆装组合方便。

    b.螺纹组件材质：进口合金钢W6M05Cr4V2，真空热处理整体硬度HRC58-62度

     c.长径比: 40:1

4、料筒：a.长度=120MM/节  共7节

     b.基体材质为45#锻件，衬套材质为a101,整体硬度HRC60-64度

     c.料筒内设水冷流道

5、齿轮箱：a.减速比:3:1

     b.输出轴转速:MAX500RPM

     c.输入轴转速:MAX1500RPM

     d.硬面齿轮油浸式,进口SKF轴承,配强制冷却润滑系统.

6、安全联轴器:直联传动高效传递系数,剪切销结构***机械安全

7、温控系统:a.铸铝加热器,数显温控器,控温***,进口电磁阀

     b.120w水泵供机筒冷却水循环

     c.不锈钢软水箱容积：30L

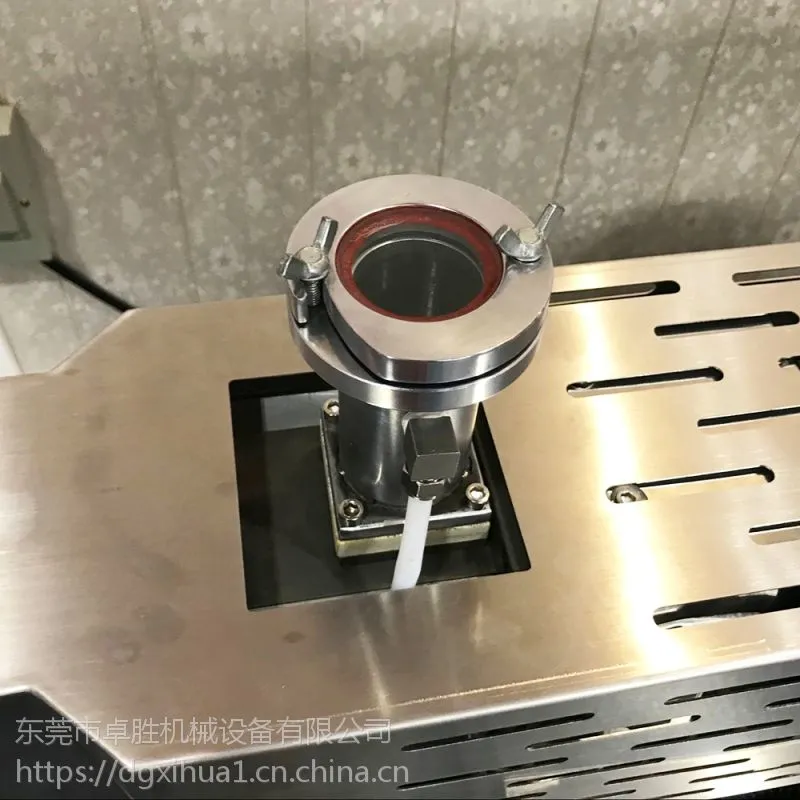

8、抽真空系统

     a.真空泵：SK-0.15水环泵

     b.驱动电机：0.75KW

9、快开式模头

a.开门式手掀模头

b.拉条出料模面Ф4.5*4条

c.换网模头内安装压力传感器

二、电控箱（电源：3∮ AC380V 50HZ）      1套

1.独立式电控箱

2.料筒6段温度控制，模头1段温度控制

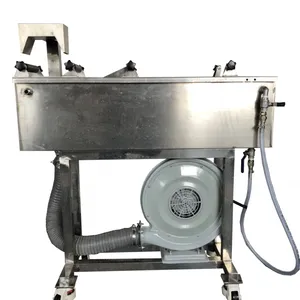

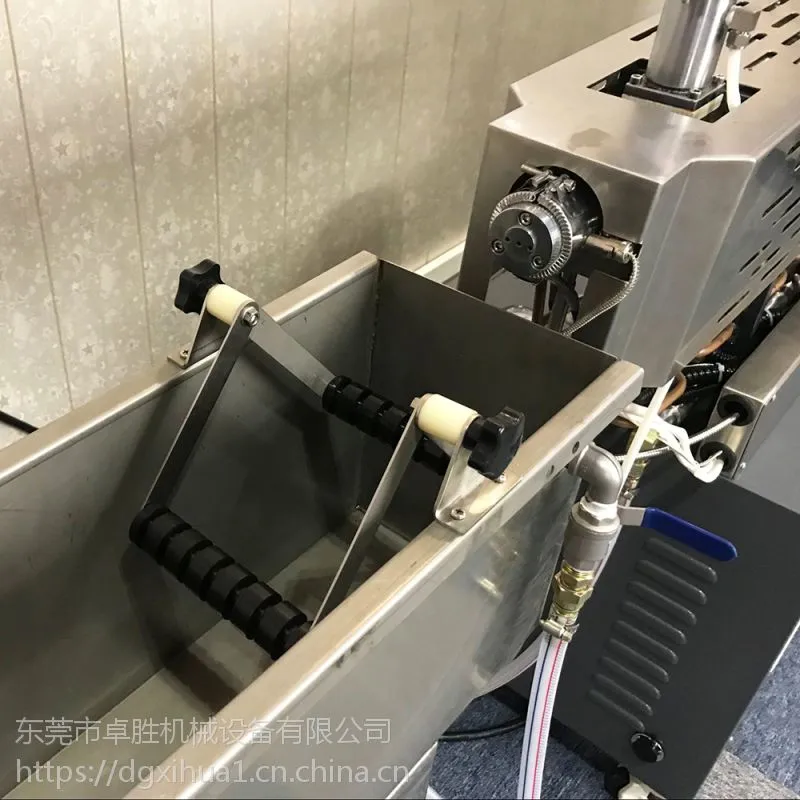

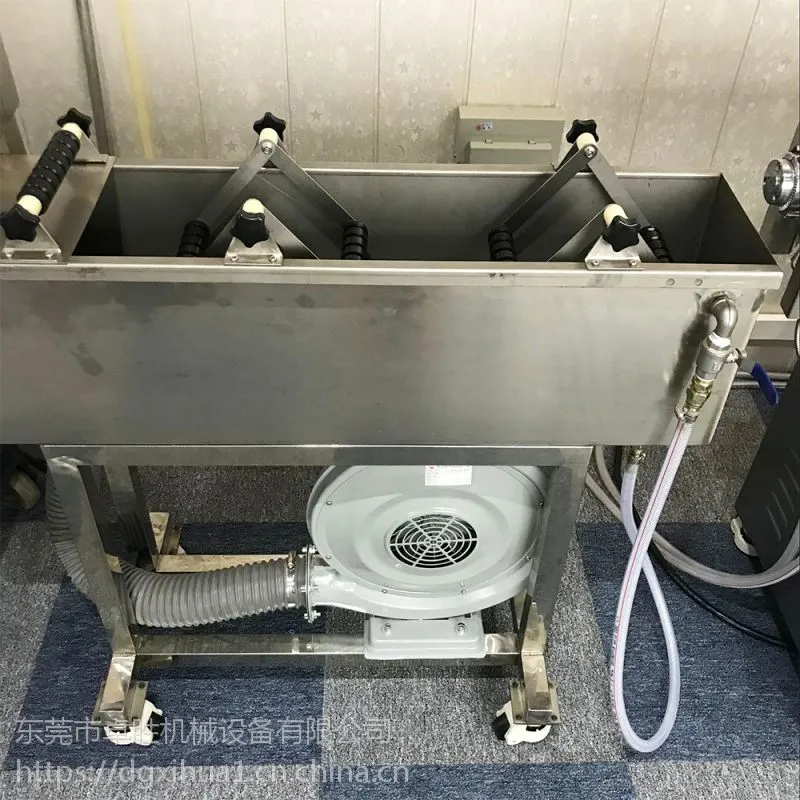

三、冷却水槽                    1套

1.材质:不锈钢

2.尺寸:冷却水槽1000MM

四、吹水风机                 1个

1.马力: 1/4HP

2.材质:不锈钢

五、切粒机                  1台

1、马力：1HP西门子贝德电机配变频器。

2、固定刀材质：镶钨钢。

3、回转刀材质：全钢SKD11

4、进料压制滚：耐磨PU胶，90～95A

六、备品

1.加热器          2付

2.传动箱输入.输出油封各一件

双螺杆特点

同向平行双螺杆挤出机筒，螺杆采用积木式原理设计，可根据加工物料体系与工艺配方要求，调整螺杆长径比，螺杆排列，排气数量位置，加料方式，进一步优化合理配置。

采用电脑辅助设计的螺纹元件，具有捏合共混，自洁功能。

规格功能有：

输送块，混炼块，捏合块，逆止块等，通过合理组合，实现物料的输送，塑化，剪切，分散，均化，排气，建压等，完成高分子材料工艺

螺杆材质：采用高速工具钢6542真空淬火处理，减少螺杆磨损对物料的污染
新型分配传动系统，高扭矩设计，高精度齿轮加工，确保主机可靠平稳运行
