• 『球形止回阀』专业生产厂家，由本厂自主研发生产的【球形止回阀】质量可靠、价格合理、售后服务完善。『球形止回阀』适用于各种轻重工业及楼宇管道。【球形止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

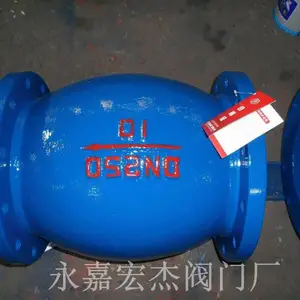

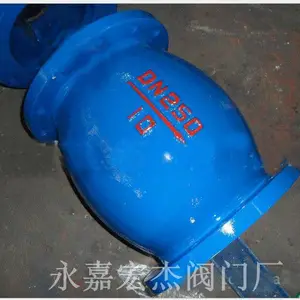

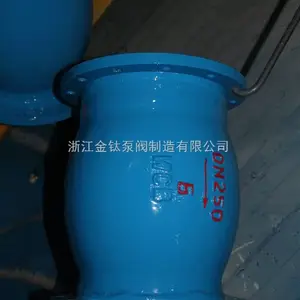

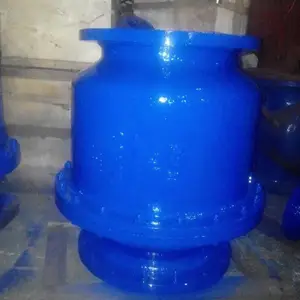

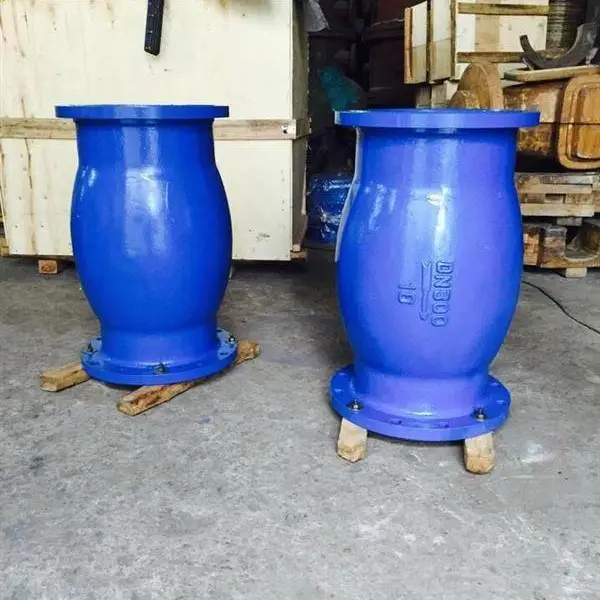

• 产品名称	微阻球形止回阀
  产品型号	HQ44X、HQ45X、HQ41X
  公称通径	DN40-DN500mm
  压力范围	1.0-2.5MPa
  阀体材质	铸铁、球墨铸铁、铸钢、不锈钢

•


• 产品概述：

• 球形止回阀的阀瓣是包覆橡胶或工程塑料的球体，因此其密封性能可靠。球型止回阀根据其公称通径的大小，有单球和多球之分。其密封原理是：当开泵时，介质正向流动产生的介质压力推动球体运动，沿导柱离开阀座密封面，止回阀便开启，介质通过；当停泵时，介质反向流动的压力推动球体沿导柱滚到阀座密封面，关闭止回阀，靠工作介质的压力，使球体阀瓣和阀座密封面间产生一定的密封比压，***止回阀的密封，达到阻止介质逆流的目的。由于球形止回阀的球体阀瓣和阀座密封面接触的面较窄，接近于线密封，因此只要球体的圆度高，易于达到密封。因为密封面窄，在相同的介质工作压力下，线密封比面密封的密封比压大，因此密封可靠。但球型止回阀的密封件球体包覆橡胶或工程塑料，因此工作温度受到材料的限制，一般介质工作温度在150℃以下。

• 由于无磨损球形止回阀可以采用单球密封和多球密封，因此公称尺寸可以做成很大，其范围在200～1200 mm之间。

• 主要技术参数:

• 公称压力：1.0～1.6MPa
  公称通经：50～350mm
  适用介质：水及弱腐蚀性流体
  适用温度：0～80℃
  法兰标准：GB/T 17241.6 GB/T 9113
  试验标准: GB/T 13927 AP1598

•


• 结构尺寸


• DN(mm)	50	65	80	100	125	150	200	250	300	350
  L	180	200	260	300	350	400	500	600	700	800
  H	185	210	245	280	335	400	495	600	715	820

•


•


• 选型要点：

• ( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

•

• ( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

•

• ( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

•

• ( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

•

• ( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

•

• ( 6 )水利控制阀应设置在介质单向流动的管路上。

•

• ( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

•

• ( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网位置 等存气段 应设置自动排气阀。

•

• ( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

•

• ( 10 )阀门安装前应做强度和严密性试验。

•

• ( 11 )阀门的强度和严密性试验应符合以下规定。

•

• A、阀门的强度试验压力为公称压力的1.5倍;

•

• B、阀门的严密性试验压力为公称压力的1.5倍;

•

• C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

•

• D、阀门试验持续时间按上表。

•
