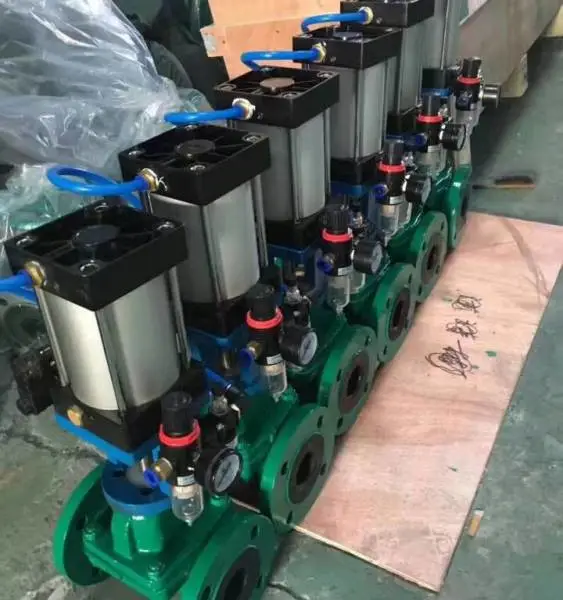

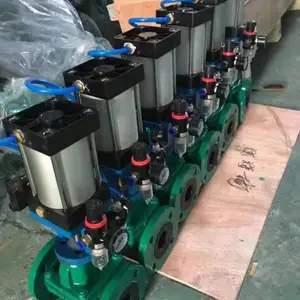

G641F46-10C 气动法兰衬氟隔膜阀 G641F46 气动衬四氟隔膜阀价格

品牌：上海渤工	型号：G641F46-10C	材质：铸钢
连接形式：法兰	结构形式：直通式	订货号：026486
货号：367466	公称通径：DN15-350mm	适用介质：各种高腐蚀化学介质
驱动方式：气动	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	零部件及配件：阀杆
用途：截止	类型(通道位置)：二通式	规格：DN100
是否跨境货源：否

展开

G641F46-10C 气动法兰衬氟隔膜阀 G641F46 气动衬四氟隔膜阀

产品名称	气动法兰衬氟隔膜阀	品牌	上海渤工	加工定制	是
型号	G641F46-10C	材质	铸钢	连接形式	法兰
结构形式	直通式	公称通径	DN15-DN350（mm）	适用介质	各种高腐蚀化学介质
驱动方式	气动	压力环境	常压	工作温度	常温
标准	国标	流动方向	单向	零部件及配件	阀杆
用途	截止	类型(通道位置)	二通式	规格	DN100
是否跨境货源	否	包装	木箱

详细介绍：

『G41F46、G641F46、G941F46衬氟隔膜阀』专业生产厂家，由本厂自主研发生产的【衬氟隔膜阀】质量可靠、价格合理、售后服务完善。『G41F46、G641F46、G941F46衬氟隔膜阀』适用于各种轻重工业及楼宇管道。全球共享！【隔膜阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	衬氟隔膜阀
产品型号	G41F46、G641F46、G941F46
公称通径	DN15-350mm
压力范围	1.6MPa
阀体材质	铸铁、铸钢、不锈钢

产品概述：

衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温***的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

基本型号说明：

手动	G41F4	直流式	G45F4
	G41F46		G45F46
气动	G641F4	电动	G941F4
	G641F46		G941F46

主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

主要外型和连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
