甲基排列在分子主链聚丙烯，是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯（***tactic polypropylene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotactic polypropylene）三种。

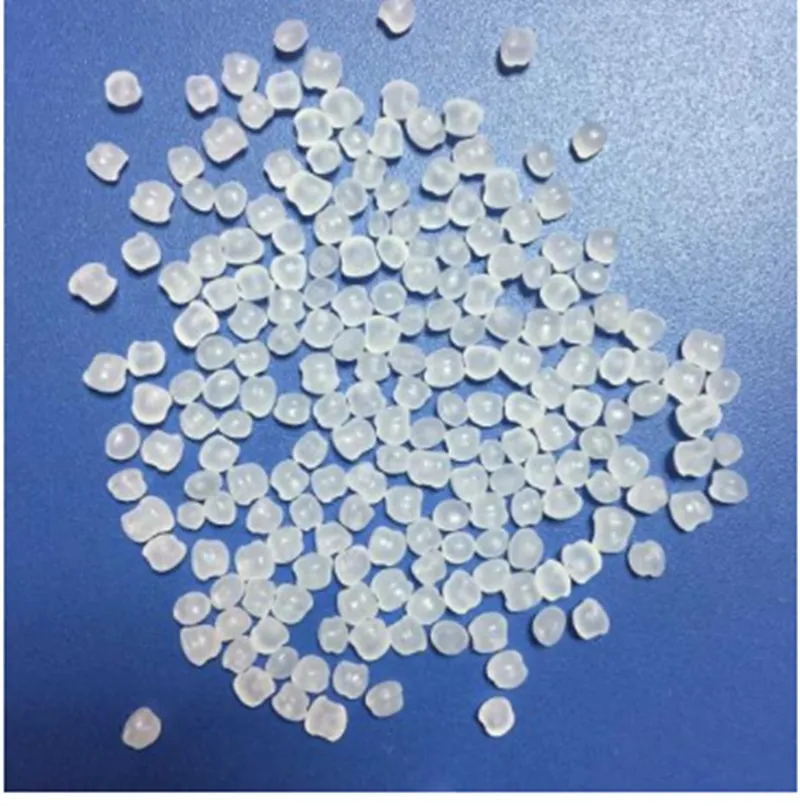

的同一侧称等规聚丙烯，若甲基无秩序的排列在分子主链的两侧称无规聚丙烯，当甲基交替排列在分子主链的两侧称间规聚丙烯。一般工业生产的聚丙烯树脂中，等规结构含量约为95%，其余为无规或间规聚丙烯。工业产品以等规物为主要成分。聚丙烯也包括丙烯与少量乙烯的共聚物在内。通常为半透明无色固体，无臭***。由于结构规整而高度结晶化，故熔点可高达167℃。耐热、耐腐蚀，制品可用蒸汽消毒是其突出优点。密度小，是***轻的通用塑料。缺点是耐低温冲击性差，较易老化，但可分别通过改性予以克服。

共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。

PP的熔体质量流动速率（MFR）通常在1~100。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚型的抗冲强度比均聚型的要高。由于结晶，PP的收缩率相当高，一般为1.6~2.0%
