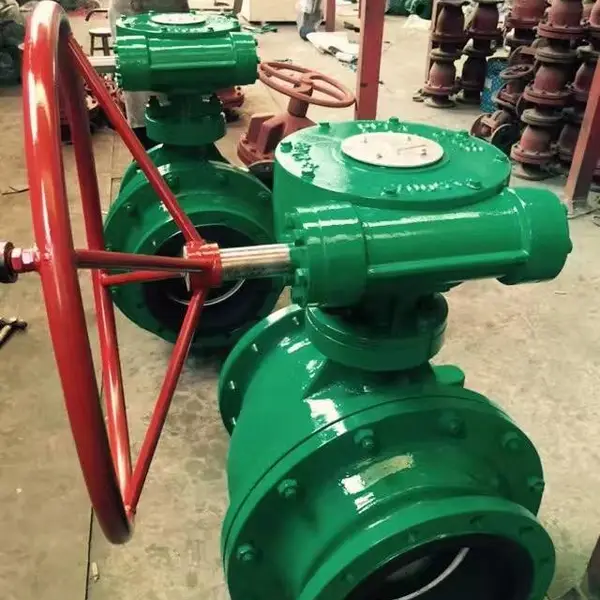

直销 Q341J-16C 涡轮转动法兰衬胶球阀 Q341J 软密封耐磨球阀价格

品牌：上海渤工	型号：Q341J-16C	材质：铸钢
连接形式：法兰	结构形式：浮动球球阀	3C阀门类别：工业
订货号：013342	货号：021502	公称通径：DN25-300mm
适用介质：各种高腐蚀化学介质	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：涡轮转动
零部件及配件：配件	用途：截止	类型(通道位置)：直通式
作用对象：泵	规格：DN250	是否跨境货源：否

展开

直销 Q341J-16C 涡轮转动法兰衬胶球阀 Q341J 软密封耐磨球阀

品牌名称	衬胶球阀	品牌	上海渤工	是否加工定制	是
型号	Q341J-16C	材质	铸钢	连接形式	法兰
结构形式	浮动球球阀	公称通径	DN25-DN300（mm）	适用介质	各种高腐蚀化学介质
压力环境	常压	工作温度	常温	标准	国标
流动方向	单向	驱动方式	涡轮转动	零部件及配件	配件
用途	截止	类型(通道位置)	直通式	作用对象	泵
3C阀门类别	工业	规格	DN250	是否跨境货源	否

产品简介：

衬胶球阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能而且具有***、抗菌、防霉等特点，更有操作力矩小，维修方便，外形美观等突出优点。全衬胶球阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质（全衬胶、半衬胶、全衬氟、半衬氟），以适应不同的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中，以确保不同使用条件下的密封性、耐腐性。

优点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

结构特点：

球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.

球阀为Q41型,为对开二片式结构型式.

1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为体，***了由于压力变化引起阀杆冲出承压件内的可能性，根本***使用中的安全性。

3、采用全塑料衬里工艺，耐介质的强腐蚀。

主要零件的材料说明：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		***碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB		CF8	CF8M	CF3	CF3M
3	衬里/阀座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni2
8	紧固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

主要外形尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155
