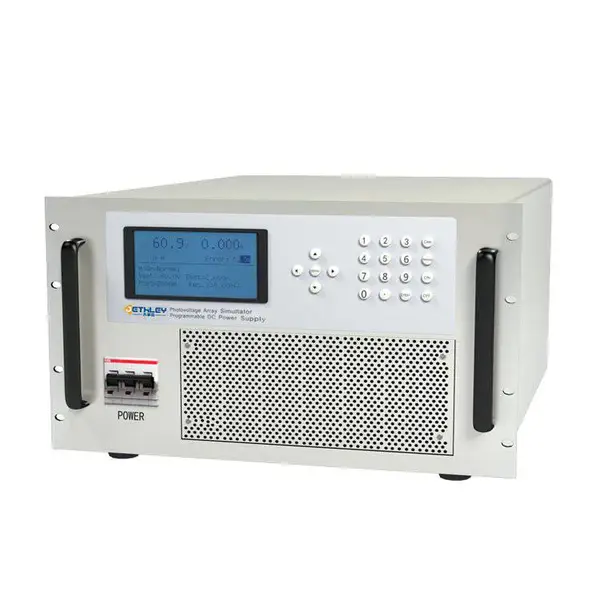

【产品外观】

【产品概述】

DS2000系列开关式可编程直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用***的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的***、低纹波、电压电流动态响应速度快，且***达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统整合、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对***直流电源的需求，用于替代进口中大功率直流电源产品。

【产品特点】

◇采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;

◇控制电路采用高速CPU,稳压精度高，纹波小;

◇采用16bit高速ADC,快速准确测量电压、电流值;

◇具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;

◇具有过压、过流、过温、短路保护功能，在系统中，可设定过压(OVP),过流(OCP),并可对数值进行修改;

◇具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行30组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试。运行时间可以设定1ms;

◇提供嵌入式智能化PC机监控系统，具有RS232、(RS485)通讯接口;

◇数字式按键操作电压、电流、时间设定;

◇具有线压降补偿功能;

◇输入输出隔离;

恒压、恒流切换说明：在额定功率、电压及电流输出下，可自由组合所要的设定；输出模式为恒定电压（CV)和恒定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值和负载电阻的大小。如图所示：曲线1和曲线代表两个阻值不同的负载，当曲线1和Iset相交，电源工作在CC模式，当曲线2Vset相交时，电源工作在Cv模式.

可通过简单计算判断负载处于那种状态：
这里令Vset=设定的电压值，Iset=设定的电压值，
则可得到设定的负载值Rset=Vset/Iset;
如果我们有一个实际的负载值RL=Vo/Io,
当RL>Rset,这时电源工作在恒压模式，
当RL

【产品原理】

【产品规格】
