| 品牌:安源 | 型号:细灰阀 | 连接形式:法兰 |
| 适用介质:链轮式插板阀 | 流动方向:单向 | 驱动方式:手动 |
| 用途:放料 | 压力环境:常压 | 规格:链轮式插板阀 |
| 产品特性:插板阀 | 主体材料:碳钢 | 公称通径:200mm~2000mm |
| 3C阀门类别:工业 | 密封形式:硬密封型 | 标准:链轮式插板阀 |
| 外形:中型 | 零部件及配件:阀体 | 工作温度:常温 |
| 类型(通道位置):直通式 |

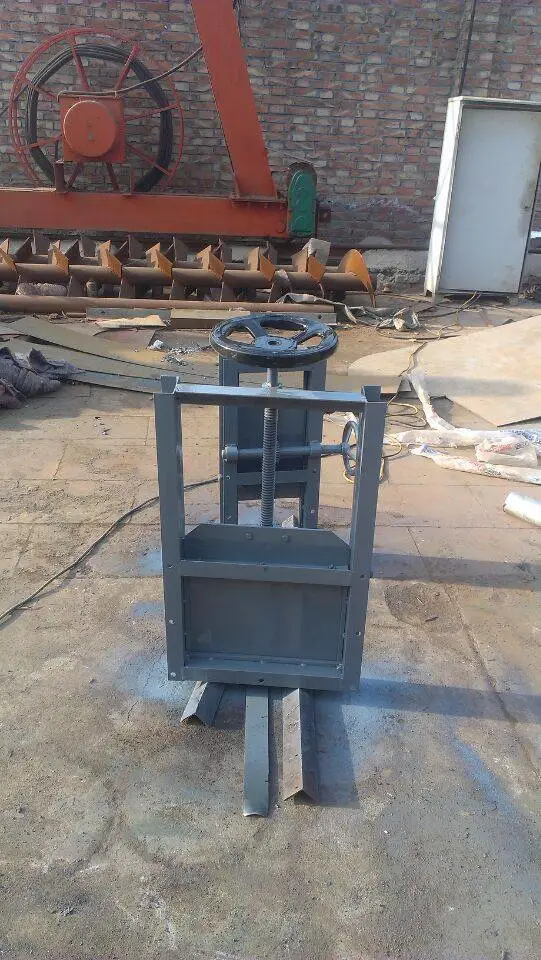

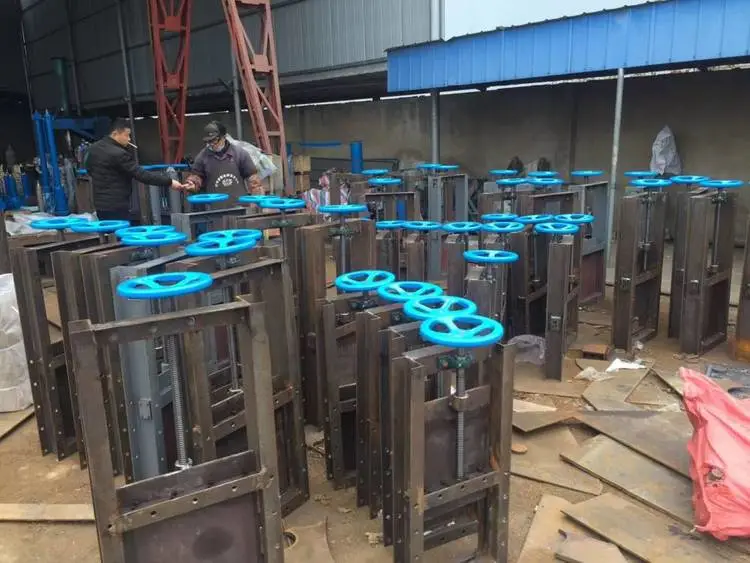

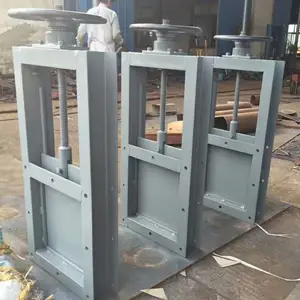

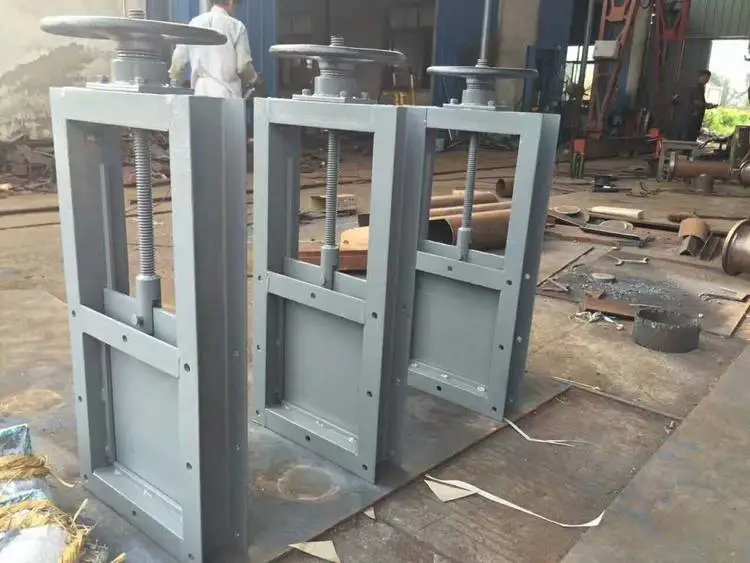

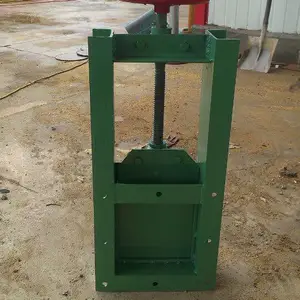

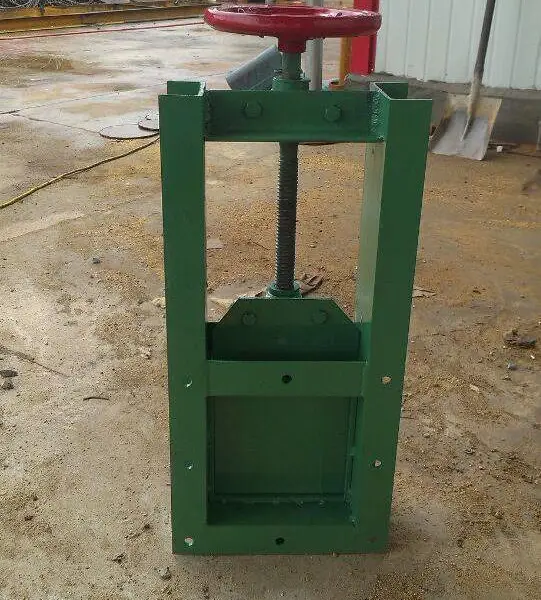

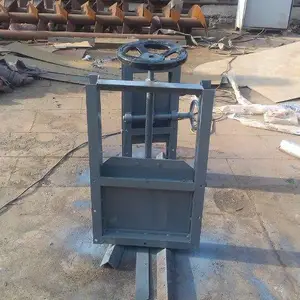

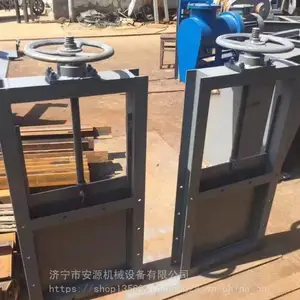

手动单向螺旋闸门(插板阀)细灰阀链轮式插板阀
一三五六二七零六五九七
备注:网上不准确,有需要者电13562706597
手动单向螺旋闸阀(插板阀)用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。
一、手动单向螺旋闸阀(插板阀)结构特点:手动单向螺旋闸阀(插板阀)结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式,I型为手轮,II为链轮。单向和双向两种结构形式,LZD为单向、LZS为双向。

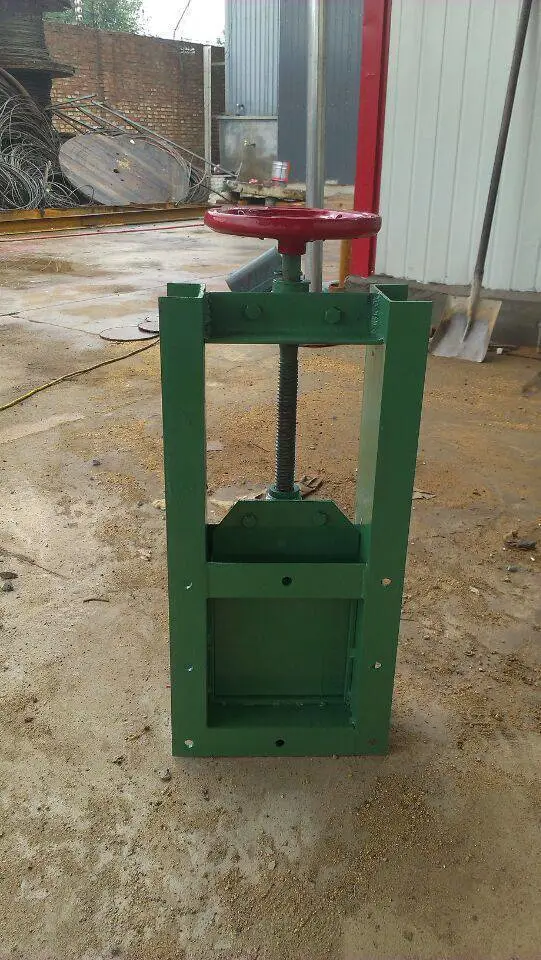

二、手动单向螺旋闸阀(插板阀)工作原理 :主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。
三、手动单向螺旋闸阀(插板阀)主要零件材料及连接尺寸
类别 | A×A | B×B | C×C | H | L | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮,大于1.7米用链轮 | ||||
