| 品牌:MICROTEST | 是否进口:否 | 产地:台湾 |
| 加工定制:否 | 型号:9933 | 测量范围:20Hz-100kHz |
| 测量精度:0.1% | 产品用途:线圈LCR电表 |

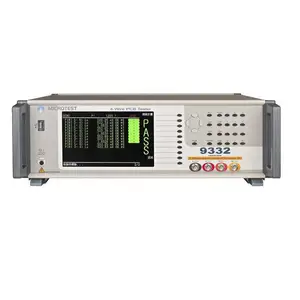

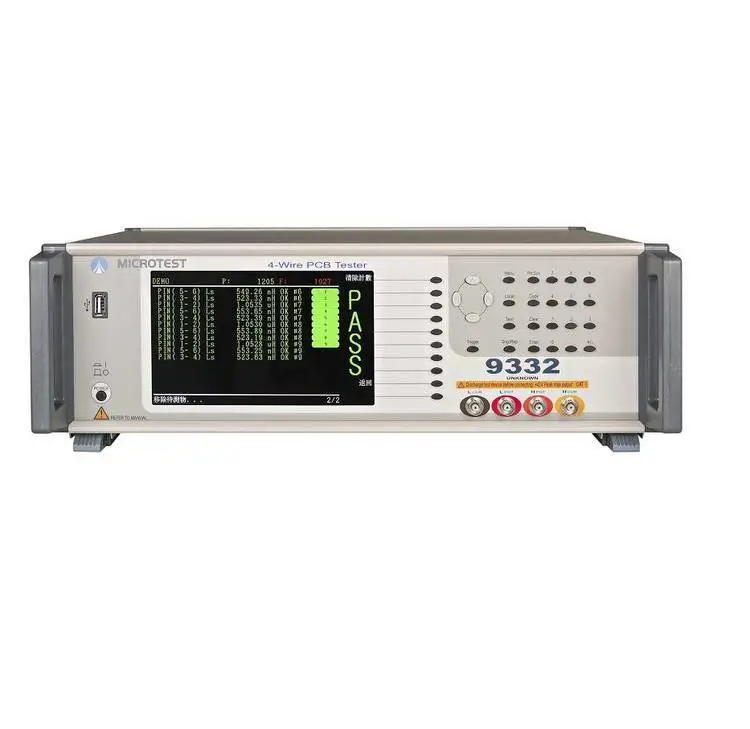

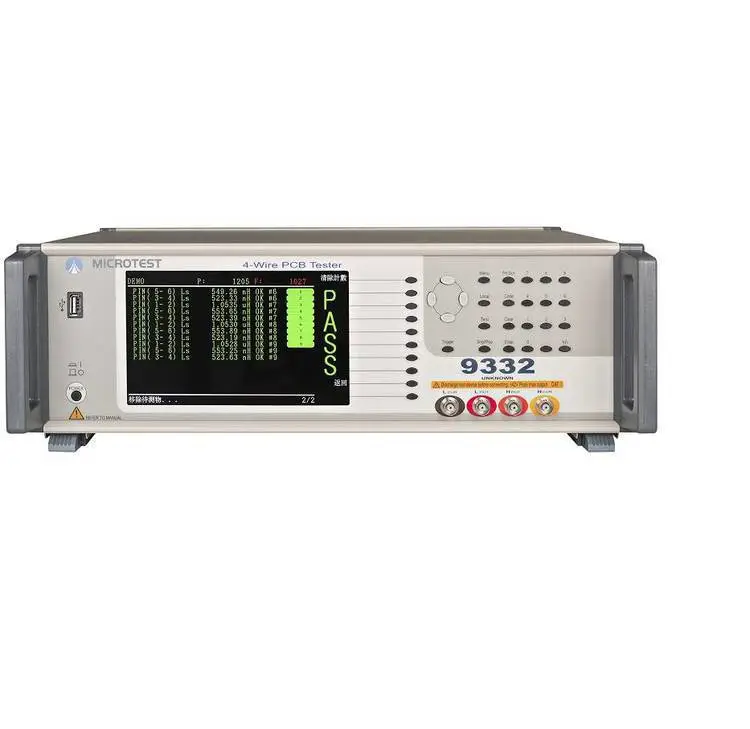

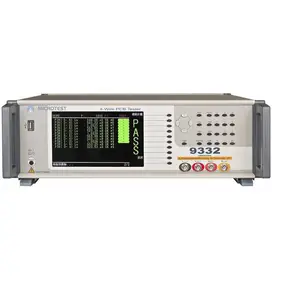

PCB线圈因制程不良,导致线圈微短现象(圈与圈之间/层与层之间相互接近短路),可能在成品测试阶段出现NG不良的客诉风险
制程分析或是品保控管品质的
可同时测试多组线圈板提升效率
电测方式非破坏性分析- 瞬间电压测试
透过L/C相互放电谐振释放出波形进行比对
整合LCR 量测功能,对线圈板进行品质控管(电感量/电感Q值/直流电阻)
NFC天线或WPC无线充电线圈板采用软板材料能够满足『智慧手持设备』或『穿戴式智慧产品』轻巧诉求下,FPC布线成线圈绕组不论是蚀刻或银胶印刷会因制程不良导致线圈与线圈相互接触产生微短路现象,往往这种品质瑕疵漏洞造成下游模组厂功能测试结果为NG,后变成客诉的主要因素。
线圈微短路现象严重时会导致WPC无线充电模组无法进行充电功能,或是应用在行动支付上NFC应用卡片感应不良,因此PCB线圈微短瑕疵检测成为品质的重要课题。PCB线圈微短测试机9333采用非破坏性的高压检测,检测方式为加压线圈的两端利用瞬间电压使待测物线圈电感与测试机内部标准电容相互谐振出能量从释放到衰减会产出一组波形,透过波形比对出PCB线圈本身绝缘、电感量与并联电容量为小的变化,藉此把关PCB制程对线圈造成的微短路瑕疵。
量测数据
| 电感阻抗特性 | |
| 直流电阻量测范围 | 0.1m ~ 100k( 四线量测 ) |
| 稳定精度 | 低阻:0.1m ~1 ±(0.2% ± 1m)高阻:1 ~ 100k ±0.1% |
| 电感量 | |
| 电感量测试 | 0.01nH ~ 100kH |
| 线圈微短 | |
| 量测电压 | 0.2kV ~ 3kV ±2% |
| 量测项目 | 波形总面积、波形面积差、波形颤动数、波形比对、电晕数 |
| 稳定精度 | 2% |

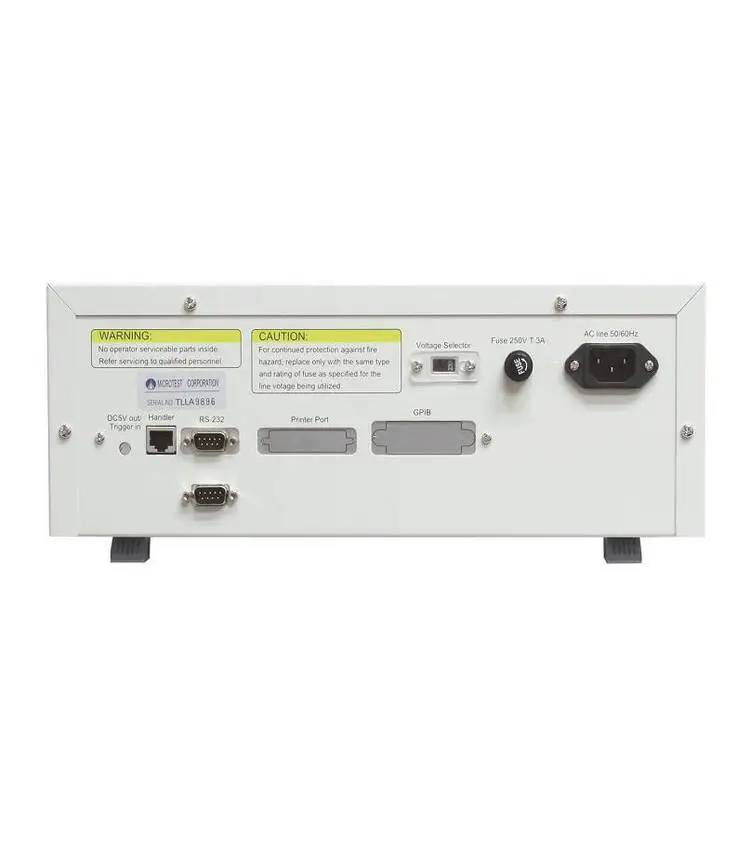

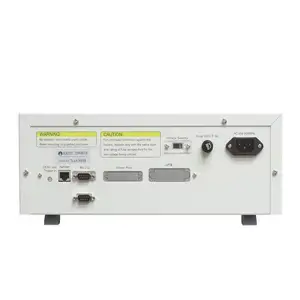

规格
| 量测接点 | 17 channels |
| 指示器 | PASS / FAIL 画面显示 / 声响判断 |
| 测试治具 | 依测试需求生产制作 |
| 电源需求 | 90 ~ 132Vac or 198 ~ 264Vac (可切换) |
| 介面 | RS-232 |
| 储存记忆体 | Flash Memory可重复储存 100 组 |
| 启动方式 | 手动、RS-232 |
| 操作环境 | 温度:10℃ ~ 40℃,湿度:20 ~ 90%RH |
| 6420+9333 外观尺寸 (W*H*D) / 重量 | 435x140x520 mm /15 Kg |
| 9333/6420 液晶萤幕 | 320*240 解析度图形液晶显示 |

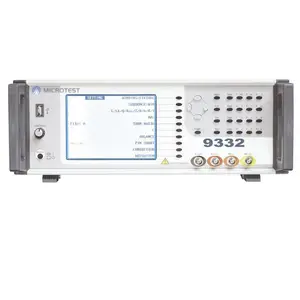

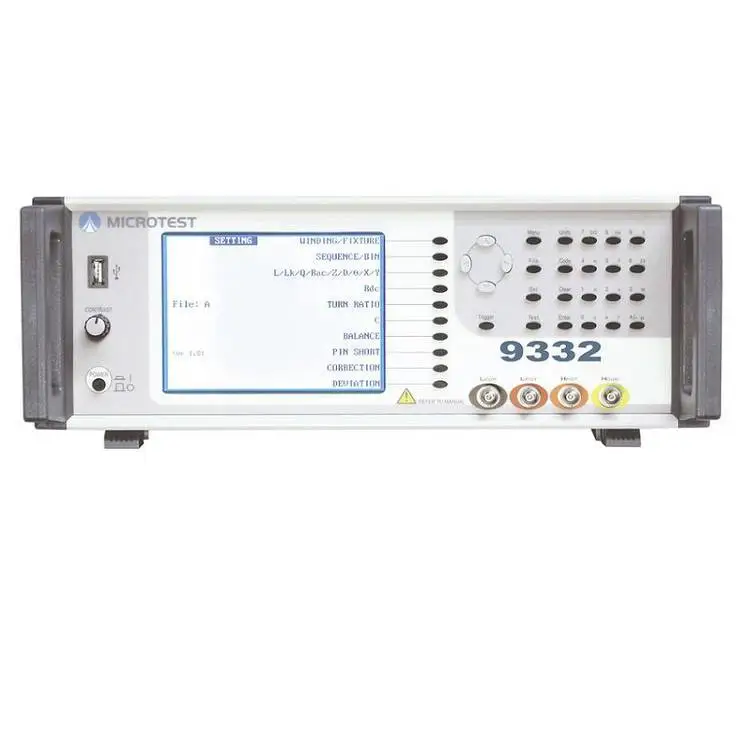

功能项目
| 测试功能项目 | 量测范围 |
| 线圈微短 | 脉冲电压 200V ~ 3000V |
| 线圈阻抗 | 电感量测、品质因素、直流电阻 |
