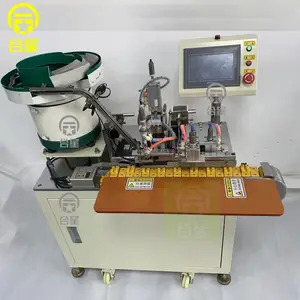

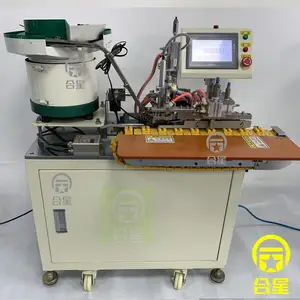

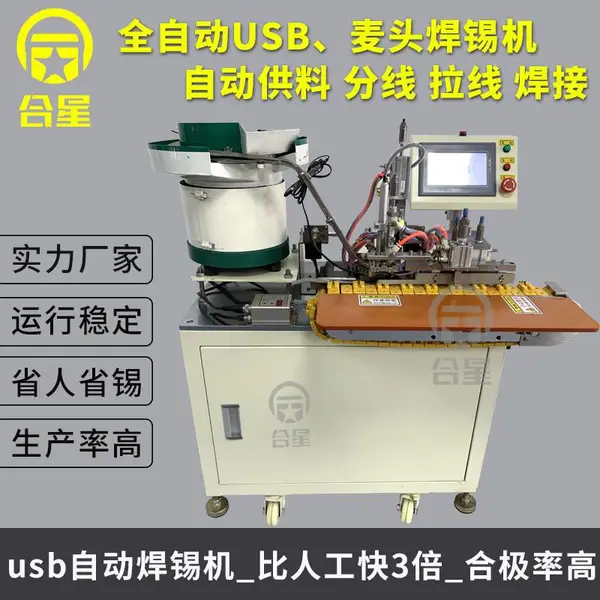

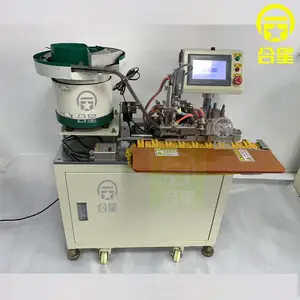

***USB自动焊锡机，准确***，性能稳定。理线、切齐、剥皮、送料、焊锡、脱料一机自动完成，方便快捷。适用苹果安卓USB系列端子如：长短A公A母，Micro迈克、苹果头、MINI、Type-C、二三极管、三星S10数据线等端子数据充电线传输线的焊接。

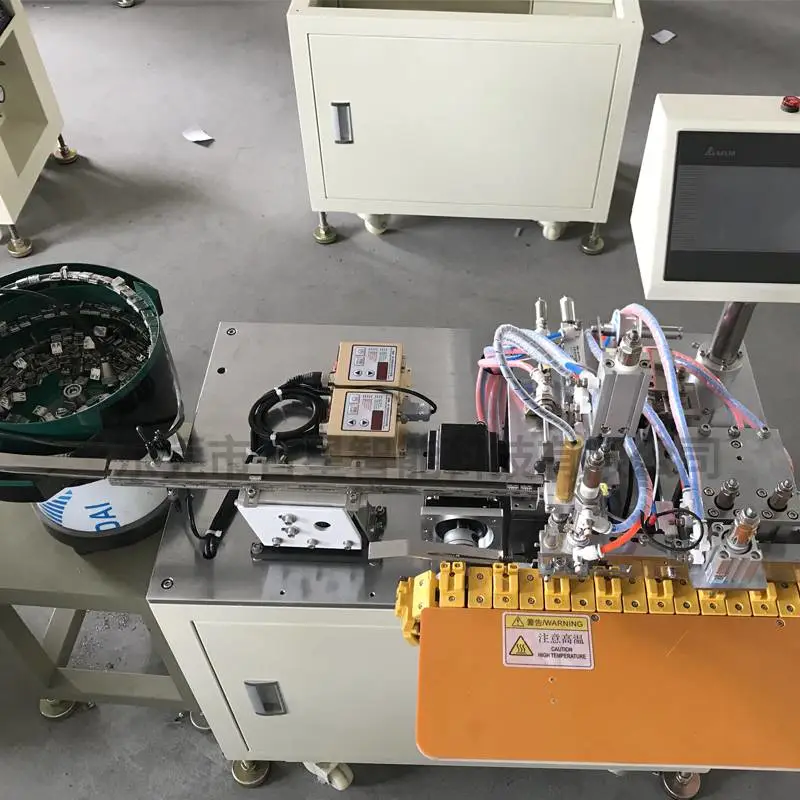

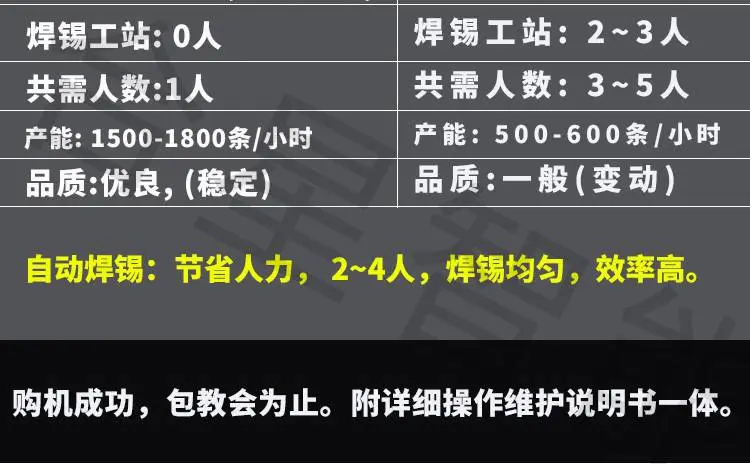

    该机采用振动盘自动送料，履带自动送线，大功率恒温自动焊锡，解决传统人工焊锡技术难度。精加工件，***电器配置，大屏幕高清显示，PLC程序科学合理，设置直观简洁完善。该设备工作效***于人工数倍，焊点漂亮良***，省锡省工省钱省心，短期内收回购机成本，稳定耐用噪音小等一系列优点。

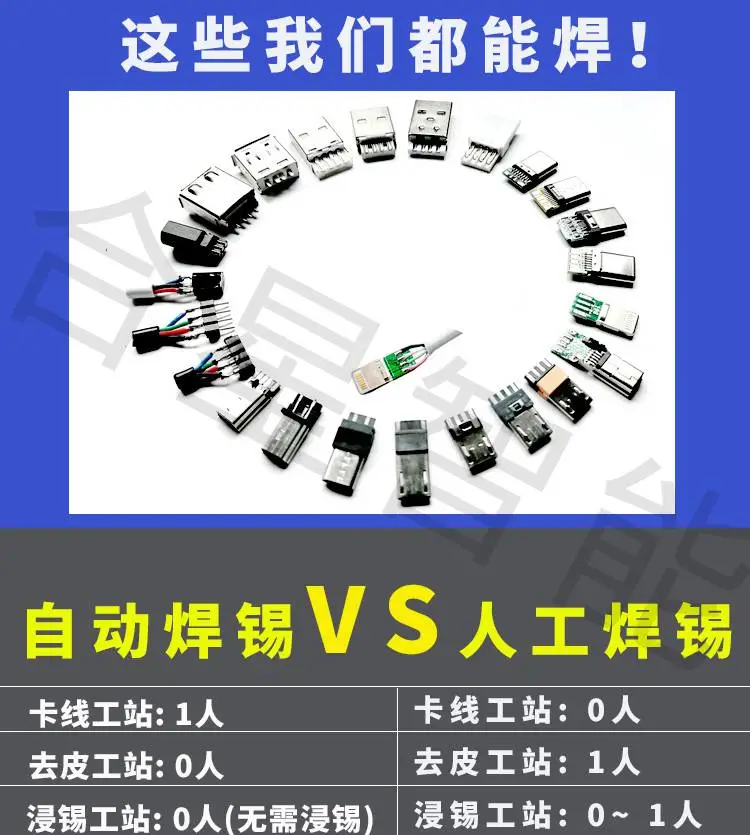

应用范围：

1、数据充电线与标准或非标的USB-A或USB-B焊接；

2、数据充电线与标准或非标的Micror的焊接；

3、数据充电线与标准或非标的TYPE-C的焊接

4、数据充电线与标准或非标的MINI的焊接

5、数据充电线与标准或非标的iphone的焊接

6、可以实现点焊、压焊，锡点饱满，克服手工焊锡困扰；

7、来料无品质问题，一次良率达到98.0％以上；

型号  HX-USB-A /HX-USB-P /HX-USB-M /HX-USB-T

频率  50Hz

功率   静态≤200W,动态≤260W

电源   AC220V

体积;   900*680*1050 (mm)

单次焊接数量   1pcs

使用压力范围    4-6kgf/cm2(kpa)

重量    150Kg

电源：AC220V

频率：50Hz

功率：静态≦200W，动态≦260W

使用压力范围：4-6kgf/cm2(kpa)

单次焊接数量：1pcs

体积：900长*680宽*1050高（mm）

自动焊锡机工作动作说明：

首先开启电源及气源，按下启动按钮→人手卡线OK后→手感应或者踩脚踏开关→USB线材输送→开始理线→线材裁断→芯线剥皮→送USB端子→启动焊锡→线材回收→完成自动焊锡工序

7. 操作说明

7.1机器安装时注意事项

A.机箱的安装环境：

将机箱安装在通风良好的环境下，否则会影响PLC及其它电气产品正常工作;另外，机箱不得暴露在有水汽，腐蚀性气体，可燃性气体的场所下使用,否则可能造成触电或火灾。

B. 将机器安装在地板上时的注意事项：

将机器下面的4个水平螺栓进行旋转，调整高度，以固定水平度，使机器的重量平均作用在4个水平螺栓上，否则机身不稳会影响正常工作，造成工作效率下降。

C. 电源的接线注意事项：

将电源线连接于单相AC220V，50/60Hz电源上，必须确保将机器进行有效接地。

D. 空气的连接注意事项：

将压空气接到本机的气管快速接 上，注意气压是否在正常工作范围。

E.机器自动或手动运行时，请勿将手或身体其他部分伸入机器内.

F.在进行机器维修或保养时请关断电源及气源开关，防止意外事故发生.

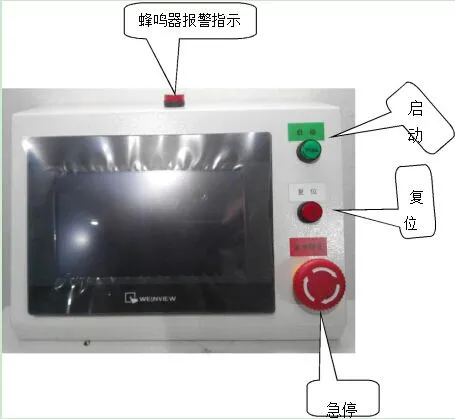

7.3 人机界面上各指示灯及功能按键

A. 面板按钮功能

蜂鸣器报警指示

蜂鸣器报警指示灯： 当机器出现异常时，将以灯光与声音进行报警提示。

USB自动焊锡机常见故障分析及排除方法：
