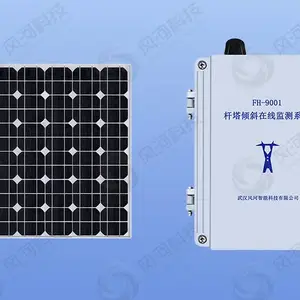

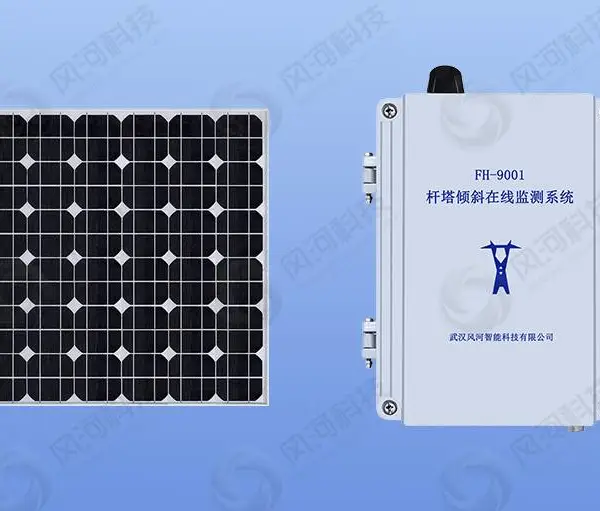

FH-9001型杆塔倾斜在线监测

1.系统功能

武汉风河智能科技有限公司自主研发的FH-9001型高压输电线路杆塔倾斜在线监测系统，利用***的MEMS传感器技术和无线通信技术，对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔，进行双向倾斜角度（平行于线路方向和垂直于线路方向）实时监测。当杆塔倾斜角度超过设定的阈值时，系统能够通过GSM/CDMA/GPRS/4G网络及时将预/告警信息发送给监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。

该系统采用太阳能电池板+蓄电池供电方式，安装方便。投入运行后，可使运营部门及时掌握杆塔工作情况，以有效防止因杆塔倾斜而引发的事故。

    本设备也可应用于塔吊、广告牌、桥梁、大坝、建筑物等对象的倾斜监测。

■ 产品特点：

? 采用***的进口低功耗双轴MEMS传感器，测量精度高；

? 自带日历时钟及大容量存储器，可本地保存采集数据，并为采集数据标记时间戳；

? 支持采用手机短信进行数据查询、报警接收和参数设置；

? 配备低功耗液晶显示屏和控制按键，实现本地显示监测数据和配置参数；

? 采用太阳能+锂电池供电系统，体积轻巧，安装维护方便；

? 通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络；

? 为工业级产品，采用防水金属外壳，适用于各种恶劣的气候环境；

? 系统采用低功耗设计，采用动态电源管理策略以满足节电要求；

? 支持受控采集和主动采集方式，可通过后台软件设置采样间隔（1分钟~24小时）；

? 备***后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对杆塔状态进行趋势分析；

? 满足***公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242-2010）。

? 可内置加密芯片NRSEC300，支持接入国网统一平台。

2.技术参数

? 倾角测量范围：双轴-10°~+10°（可选-30°~+30°、-60°~+60°或-90°~+90°）；

? 倾角测量误差：≤±0.05°；

? 倾角测量分辨率：±0.01°；

? 工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；

? 防护等级：IP65；

? 工作功耗：≤1W； 待机功耗≤0.1W；

? 供电方式：太阳能+蓄电池取电，输入电压＋12～24V；

? 电池使用寿命：≥3年，无外部充电时可连续供电30天以上；

? 重量：≈3Kg(不含安装金具) ；

? 适用对象：10KV~1000KV高压输电线路

3.系统组成

FH-9001型高压输电线路杆塔倾斜在线监测系统由硬件和软件共两大部分组成。

■ 3.1硬件组成

FH-9001系统硬件部分由监控服务器和若干监测子站组成。其中监测子站又由监测子站主机、倾角采集单元（可内置在主机）、太阳能电池板组成。倾角采集单元使用数据可根据用户的实际需求和使用现场环境，自由裁减。监控服务器机可为各省公司配备的服务器，也可为用户自行配备的普通计算机。

3.1.1监测子站

监测子站内置控制板、数据采集电路、GSM/CDMA/GPRS或4G网络通信模块、充电管理电路、蓄电池等，该设备具备以下功能：

（1） 从倾角数据采集单元或内置的倾角传感器获取倾角数据；

（2） 主动按设定周期主动上传监测杆塔倾角数据；

（3） 实时响应服务器指令，上传实时数据和一定范围内的历史数据；

（4） 具有休眠、唤醒功能，以节省电源。休眠期间支持短信；

（5） 具有失电数据保护功能；

（6） 具有故障自诊断及自恢复功能；

（7） 支持报警及报警阈值设定；

（8） 支持远程复位；

（9） 支持联网参数设定（更改及查询服务器IP、端口）；

（10） 支持密码设定、子站编号设定；

（11） 支持校时及时间查询；

（12） 支持对设备供电电压的监测功能。

3.1.2倾角采集单元

倾角采集单元内置进口MEMS高精度倾角传感器，单独安装在塔体特定高度的位置。倾角采集单元由测子站主机供电，并与监测子站主机之间采用RS485方式通信。

根据需要，可在塔体的不同高度分别安装1台倾角采集单元。若只需安装1台倾角采集单元，则可内置在测子站主机内部。
