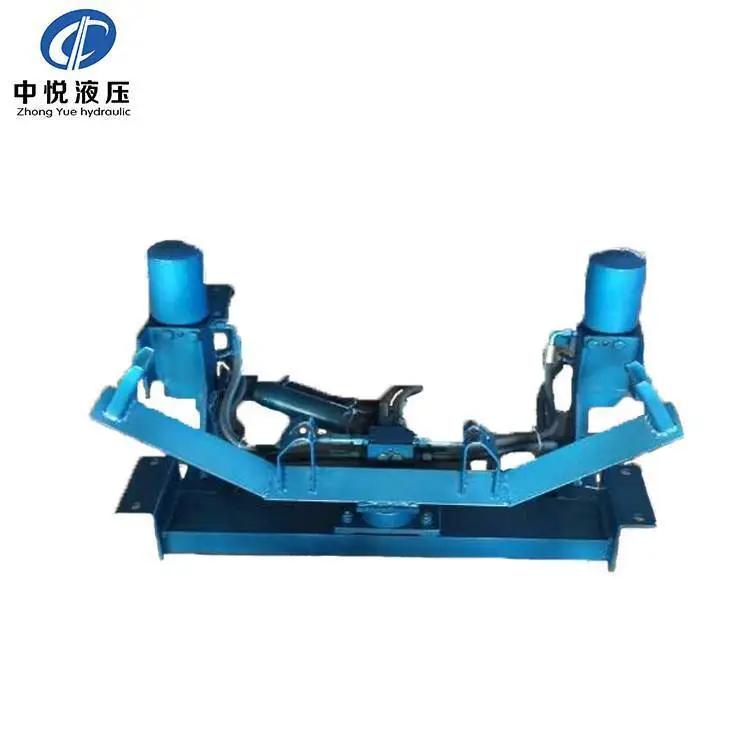

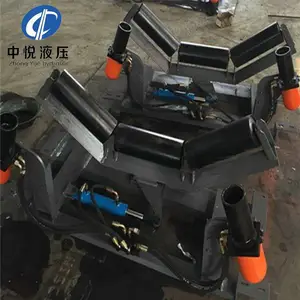

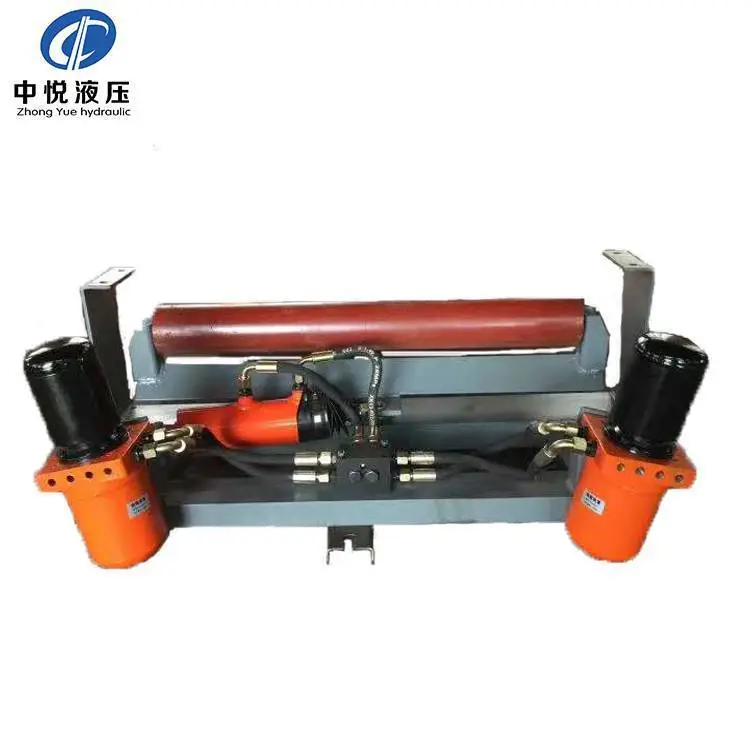

全自动液压对中装置

特点

液压全自动皮带调偏装置对中装置有上、下条形托辊的功能的液压校正功能于一身，因此具有高效校正速度。

自动检测此时跑偏予以校正，使皮带始终处于合理状态运行，因而抵消皮带机因安装不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均匀等现象。

液压全自动皮带调偏装置是调心论的摩擦旋转产生动力，故无需电源，自动调整、自动校正，具有结构简单、安装方便等特点，采用全封闭结构，故能在任何恶劣环境下正常工作。

工作原理

液压全自动皮带调偏装置是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。

当皮带居中运行时，皮带与左右两只条形轮复合泵下接触属于正常运行，如果皮带在运行偏左时，启动左侧调心轮复合泵，调心轮一面产生反向推力，把皮带推向中间一面，随着皮带运行带动皮带油帮转动产生压力，油经管道至组合油缸，推动油塞带动（上或下）调心托辊向前偏转，驱使皮带向右跑而居中。反之，皮带偏右时，右边的调心轮复合的一面把皮带向中推，一面旋转产生压力油组合拉动活塞杆带动（上或下），调心托辊向后偏转驱使皮带向左跑而居中。
