产品参数

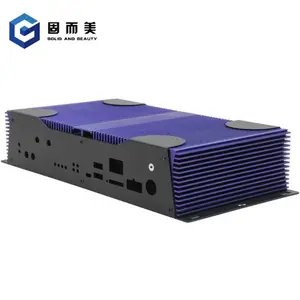

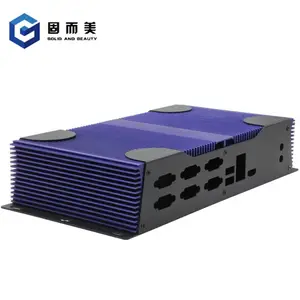

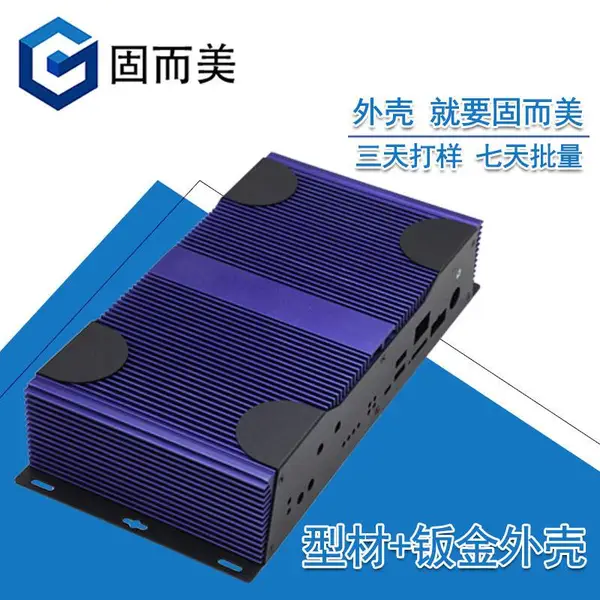

名称：工控服务器铝外壳

材质：铝型材+钣金

组成结构：钣金前面板、散热导柱、钣金底板、铝型材壳体、钣金后面板

产品说明：

a.散热柱固定:

1.两块散热柱通过铝合金右片上对应的凹槽配合安装

2.在散热柱与铝合金右片相接处铣有凹槽，打胶紧固，不影响散热。且保持铝合金片的完整度

b.铝合金型材的截面要求:

1.铝合金型材最薄处厚度应不小于1mm

2.铝合金型材应设计为等截面

3.通常使用M3螺纹，底孔与边距离应不小于1.7mm

4.***强度及使用条件，应尽量多设置散热片，降低产品重量，降低材料成本

5.散热翅应有一面设计为T型或者L型平面，便于产品标识印制或贴膜处理

适用范围:

1.适用于桌面/设备内部安装的嵌入式工控机。

2.该结构前后面板设计为活动式板材，可满足各类嵌入式工控机接口需求

3.底板作为内部PCB固定板，设计为钣金结构，根据PCB固定孔位置自由设计铆螺母柱孔位

4.内部散热柱位置为铣削加工，设计灵活。根据PCB要求可实现全方位导热或取消导热设计。

5.铝合金件使用阳极氧化，可获得优良的外观质量。
