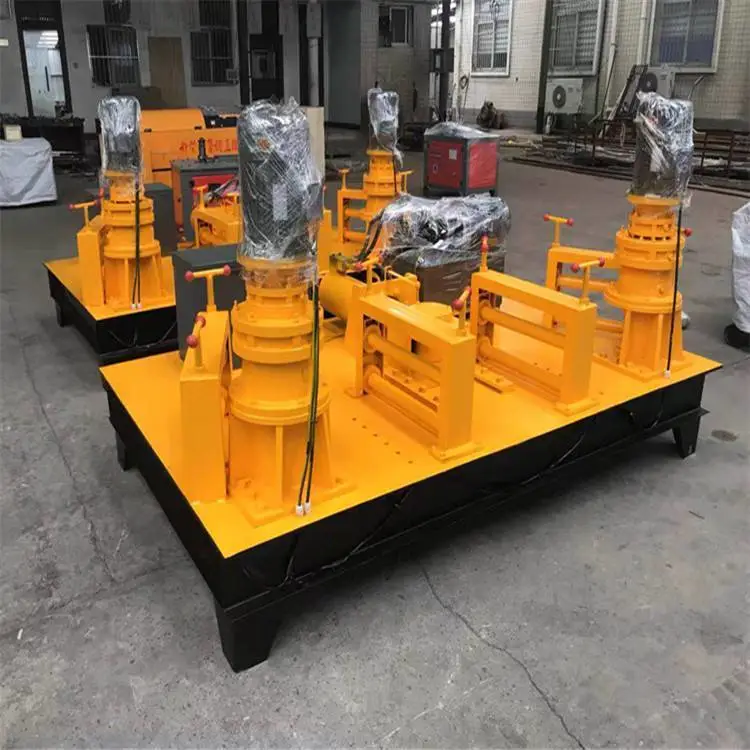

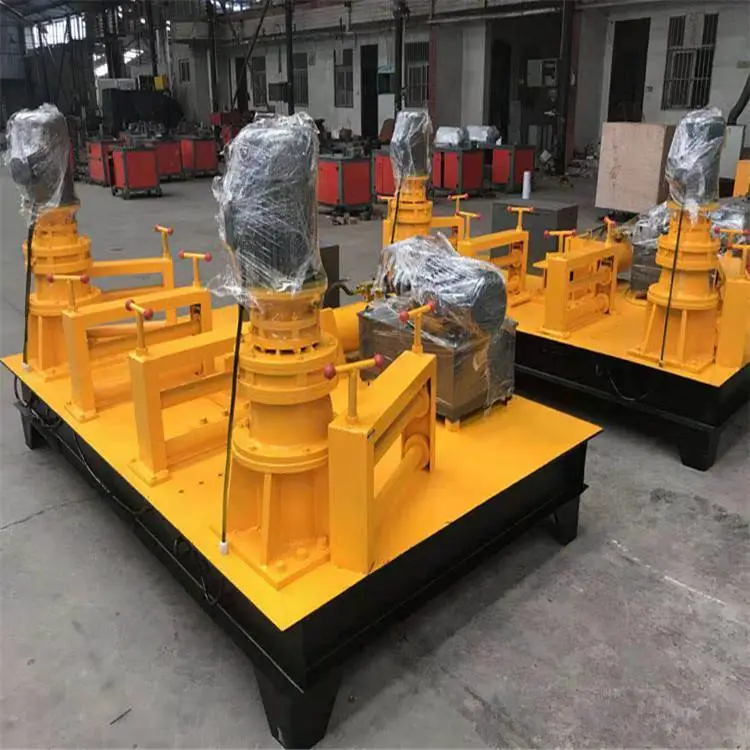

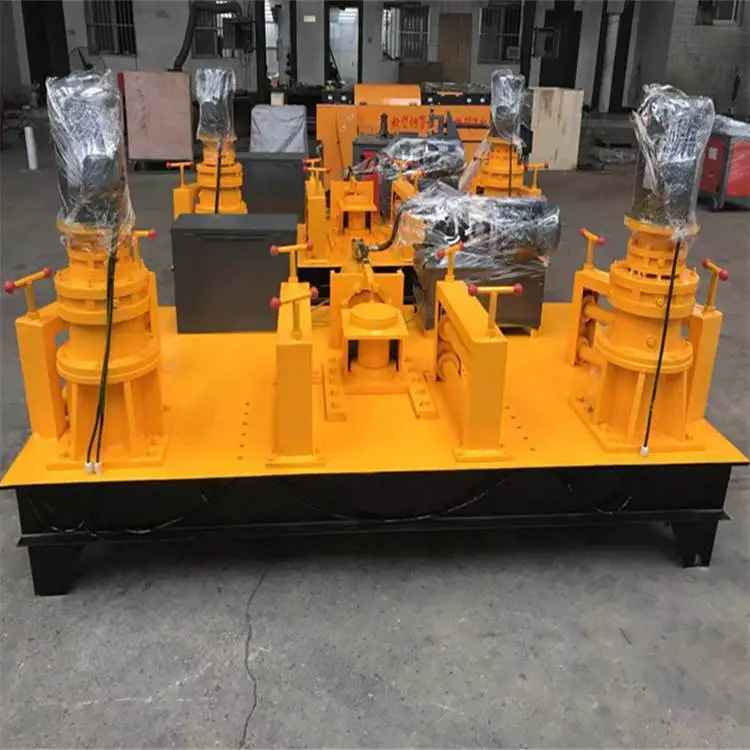

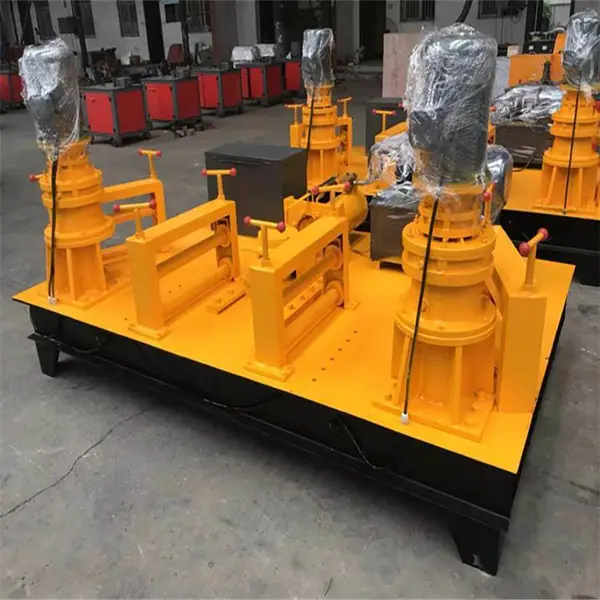

***大型液压工字钢冷弯机 弯弧机 桥梁隧道***设备

冷弯机是我厂自主研制的一种多功能全自动触摸屏式钢冷弯设备。

用途：主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。

特点：液压系统，具有传动平稳，压力大等特点，

应用：主要应用于高速高铁隧道，地铁，水电站，地下洞室，煤矿巷道等工字钢，槽钢，U型钢弯曲。

组成：冷弯机是隧道支护钢拱架加工制作的***设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。

原理：工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。在冷弯结束时，关闭机械传动系统，同时启动液压系统，使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可。这种冷弯作业，***了材质的强度。

主要技术参数：

型材规格:14-30工字钢

***小弯曲半径:≥2.32m

油缸移动速度:3.5-5.5mm/sec

主动轮转速:7-10r/min

液压系统动力:25mpa

总功率:8.4kw

尺寸：2740*1560*1300mm

整机质量:1300kg
