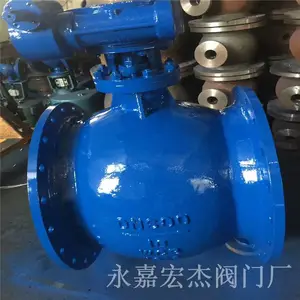

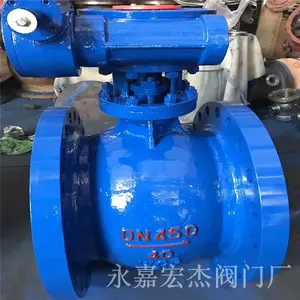

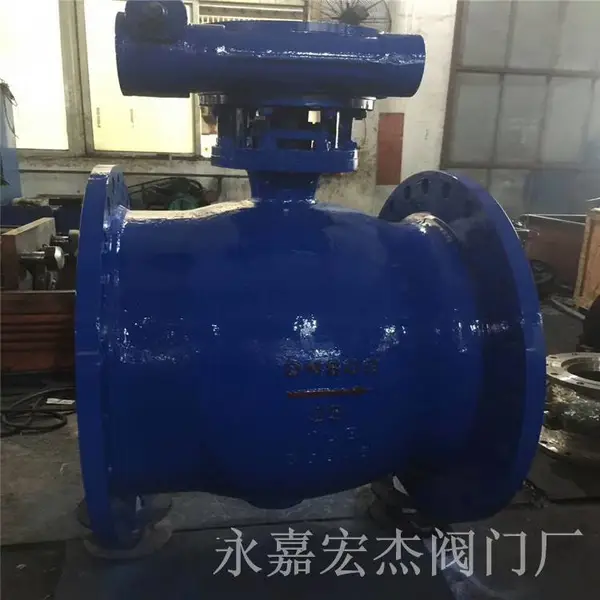

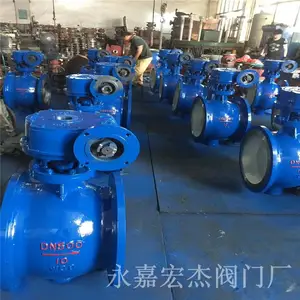

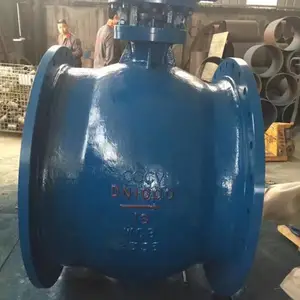

PBQ340X-10Q 侧装式法兰偏心半球阀 PBQ340X 耐磨偏心半球阀价格

品牌：上海渤工	型号：PBQ340X-10Q	材质：球墨铸铁
连接形式：法兰	结构形式：固定球球阀	3C阀门类别：工业
订货号：120000	货号：130010	公称通径：DN15-1800mm
适用介质：清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：涡轮转动
零部件及配件：配件	用途：截止	类型(通道位置)：二通式
作用对象：泵	规格：DN100	是否跨境货源：否

展开

PBQ340X-10Q 侧装式法兰偏心半球阀 PBQ340X 耐磨偏心半球阀

产品名称	侧装式偏心半球阀	品牌	上海渤工	规格	DN100
型号	PBQ340X-10Q	材质	球墨铸铁	连接形式	法兰
结构形式	固定球球阀	公称通径	DN15-DN1800（mm）	适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
压力环境	常压	工作温度	常温	标准	国标
流动方向	单向	驱动方式	涡轮转动	零部件及配件	配件
用途	截止	类型(通道位置)	二通式	作用对象	泵
3C阀门类别	工业	是否跨境货源	否	密封形式	软密封型

【产品名称：侧装式偏心半球阀】

侧装式偏心半球阀是传统球阀富有灵性变化的结晶，它是将金属球冠固定在偏心球体上，通过偏心曲轴的90度旋转，实现阀门的启闭，与金属球冠密封面接触的金属阀座在轴向和径向浮动，以补偿球冠与阀座的配闸阀。简单可靠的结构及***密封方式使它不但可以具有优势地替代闸阀，而且可适用于不可使用的系统中。可以推广应用于石油、化工、电力和冶金等行业。

【产品概述】

偏心半球阀由阀体、偏心球体、主(从)动轴、上(下)轴套、球冠、压圈、内(外)阀座等主要部件组成，它通过转动蜗轮机构，带动偏心曲轴旋转90°来实现阀门的启闭，起到截断介质的作用，其解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。偏心半球阀采用了偏心曲轴，使得阀门具有良好的自密封性，其与管道的连接形式为法兰连接。该阀在阀座上加入了独特的凸台设计，有效地保护了阀座，特别适用于水渣系统等，被广泛应用于市政污水处理、供水及其它流体控制系统。

【产品介绍】：
侧装式偏心半球阀的密封半球体装配是从法兰一侧装入。这种结构方便维修，不用从管道上整个拆卸，更耐磨，操作更轻松等优点。在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。

【工作原理】：
侧装式偏心半球阀关闭阀门时，偏心球芯进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封；开启阀门时偏心球芯则迅速脱离阀座，阀门为全开状态。适用范围：该系列阀门适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。

【产品特点】：
1、密封严密、输送有害气体可达零泄露。
2、它对两相混流易结垢固体析出的混流输送特别有效。
3、调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
4、半球及阀座作相应堆焊经特殊的处理，防腐、耐磨、高强度等各种类型，满足不同场合需求。
5、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。
6、流通截面大，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。

PBQ340X/F/H/Y偏心半球阀零件材料与工况：

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

PBQ340X/F/H/Y偏心半球阀主要性能参数：

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通径（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、涡轮转动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

PBQ340X/F/H/Y偏心半球阀主要零部件材料表

序号	零件名称	材料名称
1	阀体/阀盖	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti	ZG15Cr1Mo1V
2	球体	WCB+硬铬	1Cr18Ni9Ti 表面特殊处理	0Cr18Ni12Mo2Ti 表面特殊处理	25Cr2Mo1V 表面特殊处理
3	阀杆	20Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti	25Cr2Mo1V
4	阀座	Q235A+PTFE/堆焊	1Cr18Ni9Ti/PTFE	0Cr18Ni12Mo2Ti/PTFE	25Cr2Mo1V/PTFE
5	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
6	螺栓	35CrmoA	0Cr18Ni9	0Cr18Ni9	15Cr1Mo1V
7	螺母	45	0Cr18Ni9	0Cr18Ni9	20CrMo

PBQ340X/F/H/Y偏心半球阀主要性能规范表

公称压力(Mpa)	0.6	1.0	1.6	2.5	4.0
公称通经(mm)	40-1600	40-1600	40-1200	40-600	40-600
密封试验压力(Mpa)	0.66	1.1	1.76	2.75	4.4
壳体试验压力(Mpa)	0.9	1.5	2.4	3.75	6.0

PBQ340X/F/H/Y偏心半球阀主要外形尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	主要尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	f	Z-φd
0.6	40	125	130	100	80	16	3	4-14
	50	140	140	110	90	16	3	4-14
	65	190	160	130	110	16	3	4-14
	80	178	190/185	150	125	18	3	4-18
	100	200	210/205	170	145	18	3	4-18
	125	254	240/235	200	175	20	3	8-18
	150	267	265/260	225	200	20	3	8-18
	200	292	320/315	280	255	22	3	8-18
	250	330	375/370	335	310	24	3	12-18
	300	390	440/435	395	362	24	4	12-23
	350	430	490/485	445	412	26	4	12-23
	400	530	540/535	495	465	28	4	16-23
	450	580	595/590	550	518	28	4	16-23
	500	630	645/640	600	568	30	4	16-23
	600	800	755	705	670	30	5	20-26/25
1.0	40	125	145	110	85	16	3	4-18
	50	140	160	125	100	16	3	4-18
	65	190	180	145	120	18	3	4-18
	80	178	195	160	135	20	3	4-18
	100	200	215	180	155	20	3	8-18
	125	254	245	210	185	22	3	8-18
	150	267	280	240	210	24	3	8-23
	200	292	335	295	265	24	3	8-23
	250	330	390	350	320	26	3	12-23
	300	390	440	400	368	26	4	12-23
	350	430	500	460	428	28	4	16-23
	400	530	565	515	482	28	4	16-25
	450	580	615	565	532	30	4	20-25
	500	630	670	620	585	30	4	20-25
	600	800	480	725	685	34	5	20-30
	700	900	895	840	800	38	5	24-30
	800	1000	1010	950	905	42	5	24-34
1.6	40	125	145	110	85	16	3	4-18
	50	140	160	125	100	16	3	4-18
	65	190	180	145	120	18	3	4-18
	80	178	195	160	135	20	3	8-18
	100	200	215	180	155	20	3	8-18
	125	254	245	210	185	22	3	8-18
	150	267	280	240	210	24	3	8-23
	200	292	335	295	265	26	3	12-23
	250	330	405	355	320	30	3	12-25
	300	390	460	410	375	30	4	12-25
	350	430	520	470	435	34	4	16-25
	400	530	580	525	485	36	4	16-30
	450	580	640	585	545	40	4	20-30
	500	630	705	650	608	44	4	20-34
	600	800	840	770	718	48	5	20-41
	700	900	910	840	788	50	5	24-41
	800	1000	1020	950	898	52	5	24-41
