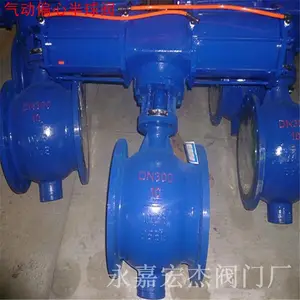

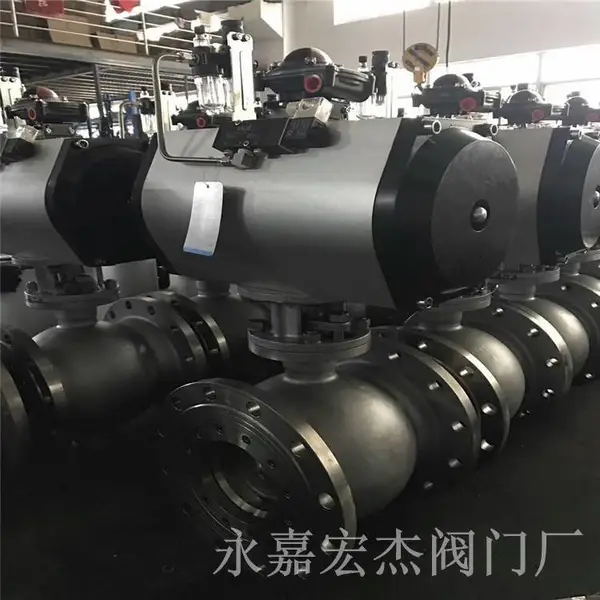

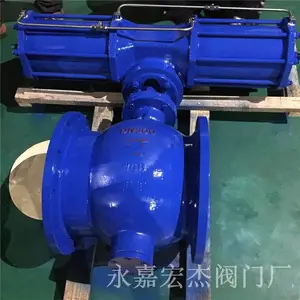

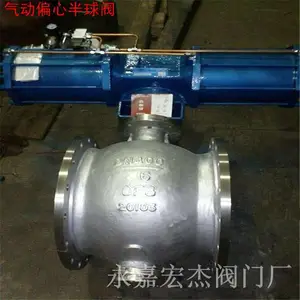

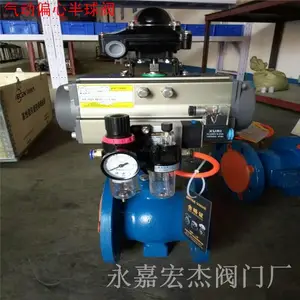

直销 DYQ640X/F/H/Y-16P 气动上装式偏心半球阀 304不锈钢法兰球阀价格

品牌：上海渤工	型号：DYQ640X/F/H/Y-16P	材质：不锈钢
连接形式：法兰	结构形式：固定球球阀	3C阀门类别：工业
订货号：368043	货号：379813	公称通径：DN15-1800mm
适用介质：清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：气动
零部件及配件：配件	用途：截止	类型(通道位置)：二通式
作用对象：泵	规格：DN15-1800mm	是否跨境货源：否

展开

直销 DYQ640X/F/H/Y-16P 气动上装式偏心半球阀 304不锈钢法兰球阀

产品名称	气动上装式偏心半球阀	品牌	上海渤工	规格	DN15-1800mm
型号	DYQ640X/F/H/Y-16P	材质	不锈钢	连接形式	法兰
结构形式	固定球球阀	公称通径	DN15-DN1800（mm）	适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
压力环境	常压	工作温度	常温	标准	国标
流动方向	单向	驱动方式	气动	零部件及配件	配件
用途	截止	类型(通道位置)	二通式	作用对象	泵
3C阀门类别	工业	是否跨境货源	否	密封形式	软密封、硬密封型

产品名称	气动上装式偏心半球阀
产品型号	DYQ640X/F/H/Y
公称通径	DN15-1800
压力范围	1.6-10.0MPa
阀体材质	铸钢丨不锈钢（304L/R、316L/R）

『气动上装式偏心半球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『上装式偏心半球阀』适用于各种轻重工业及楼宇管道.【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

气动上装式偏心半球阀概述：

DYQ640X/F/H/Y气动上装式偏心半球阀的工作原理如下：

A、开启过程：

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程：
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

产品特点：

（1）压力损失小：全开时水损为零，流道完全畅通，且介质不会沉积在阀体中腔内；
（2）耐颗料磨损：V形开口的球冠与金属阀座之间具有剪切作用，在关闭过程中，只在最后一刻球冠才靠向阀座，不形成磨擦，且阀座用耐磨的镍合金制成，不易被冲刷磨损，因而适用于含纤维、微小固体颗料、浆等；
（3）适合高流速介质：直通流道，坚固的偏心一曲轴使之适合高流速具无振动；
（4）寿命长：无易损部件，由于偏心作用，阀门启闭时密封面间无磨擦，则使用寿命长；
（5）维修方便：阀门维修时不需从管路上拆下，只要打开阀盖即可进行维修；
（6）广泛适用于水、污水、含微小固体颗料、水、蒸汽、煤气、天然气、油品等。

执行标准：

1、设计和制造：GB/T12237-2007;/API 6D/API 608

2、检验和试验：GB/T13927-2008;/API 598

3、法兰连接：GB/T9113.1-2000;/ASME B16.5 JB/T79.1~4-1994

4、结构长度：JD-2004;GB/T12221-2005 ASME B16.10

性能参数：

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

1.6MPa主要外形结构图及连接尺寸：

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	Z-фd
		法兰	D	D1	D2	D6	b	f	Z-фd
法兰标准JB/T79.1-94 阀门结构长度 GB12221-89 1.6Mpa	40	125	145	110	85	-	16	3	4-18
	50	140	160	125	100	-	16	3	4-18
	65	178	180	145	120	-	18	3	4-18
	80	190	195	160	135	-	20	3	8-18
	100	200	215	180	155	-	20	3	8-18
	125	254	245	210	185	-	22	3	8-18
	150	267	280	240	210	-	24	3	8-23
	200	292	335	295	265	-	26	3	12-23
	250	330	405	355	320	-	30	3	12-25
	300	390	460	410	375	-	30	4	12-25
	350	430	520	470	435	-	34	4	16-25
	400	530	580	525	485	-	36	4	16-30
	450	580	640	585	545	-	40	4	20-30
	500	630	705	650	608	-	44	4	20-34
	600	800	840	770	718	-	48	5	20-41
	700	900	910	840	788	-	50	5	24-41
	800	1000	1020	950	898	-	52	5	24-41

2.5MPa主要外形及连接尺寸：

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	Z-фd
		法兰	D	D1	D2	D6	b	f	Z-фd
法兰标准JB/T79.1-94 阀门结构长度 GB12221-89 2.5Mpa	40	125	145	110	85	-	18	3	4-18
	50	140	160	125	100	-	20	3	4-18
	65	178	180	145	120	-	22	3	8-18
	80	190	195	160	135	-	22	3	8-18
	100	200	230	190	160	-	24	3	8-23
	125	254	270	220	188	-	28	3	8-25
	150	267	300	250	218	-	30	3	8-25
	200	292	360	310	278	-	34	3	12-25
	250	330	425	370	332	-	36	3	12-30
	300	390	485	430	390	-	40	4	16-30
	350	430	550	490	448	-	44	4	16-34
	400	530	610	550	505	-	48	4	16-34
	450	580	660	600	555	-	50	4	20-34
	500	630	730	660	610	-	52	4	20-41
	600	800	840	770	718	-	56	5	20-41
	700	900	955	875	815	-	60	5	24-48
	800	1000	1070	990	930	-	64	5	24-48

4.0MPa主要外形及连接尺寸：

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	Z-фd
		法兰	D	D1	D2	D6	b	f	Z-фd
法兰标准JB/T79.1-94 阀门结构长度 GB12221-89 4.0Mpa	40	125	145	110	85	-	18	3	4-18
	50	140	160	125	100	-	20	3	4-18
	65	178	180	145	120	-	22	3	8-18
	80	190	195	160	135	-	22	3	8-18
	100	200	230	190	160	-	24	3	8-23
	125	254	270	220	188	-	28	3	8-25
	150	267	300	250	218	-	30	3	8-25
	200	292	375	320	282	-	38	3	12-30
	250	330	445	385	345	-	42	3	12-34
	300	390	510	450	408	-	46	4	16-34
	350	430	570	510	465	-	52	4	16-34
	400	530	655	585	535	-	58	4	16-41
	450	580	680	610	560	-	60	4	20-41
	500	630	755	670	612	-	62	4	20-48
	600	800	890	795	730	-	62	5	20-54
	700	900	995	900	835	-	68	5	24-54
	800	1000	1135	1030	960	-	76	5	24-58
