热管空气预热器

用途：

        热管空气预热器是利用锅炉出口烟气所带热能，通过热管的超导传热，用来预热

锅炉助燃空气或其他烘干用途。

结构：

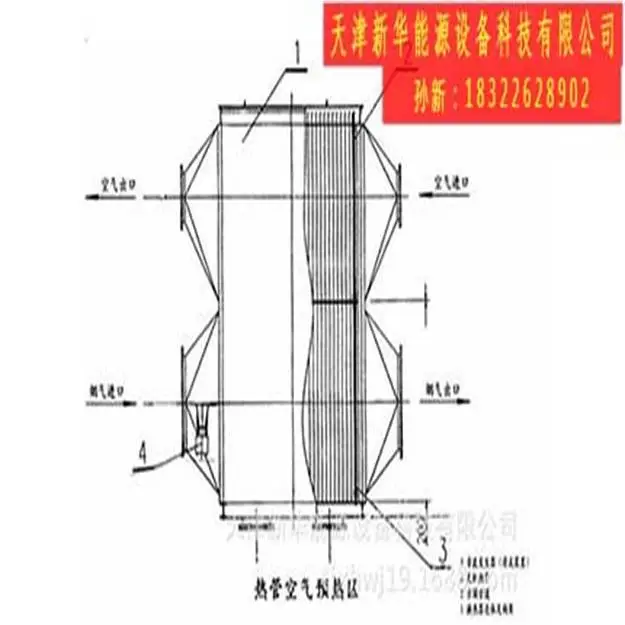

        热管式空气预热器由箱体、热管束、中间隔板组成。箱体分为两侧：一侧流体为

烟气，一侧流体为空气。

加工工艺：

      （1）.本设备采用重置放置形式，烟气和空气反向水平流动形成气—气换热，大大

地提高了烟气换热效率。

      （2）.采用热管传热。热管、传热速度快、传热效***，并能有效克服了气体间换

热时换热系数不高等问题。

              （2.1热管外壁传热采用翅片可作适度扩展，这样做，强化了管外传热，

还能有效地减少了换热器的体积和重量，节约了金属耗材，同时提高了设备的性价比。

              （2.2同时，通过调整热管加热侧和放热侧的热流密度，改变加热侧和放

热侧的传热面积，可有效避免流体对换热管的酸露点腐蚀，提高设备使用寿命。

经济效益：

       热管空气预热器应用于锅炉，可将锅炉进风温度提高150℃以上，预热空气温度的

提高有利于炉膛内燃料的充分燃烧，炉膛温度大幅度提高，燃料使用量相应减少，锅炉热

效率提高7%以上，节能经济效益相当***。

设备优点：

       1、安装方便：热管烟气余热回收装置的安装不需要对原锅炉或工业窑炉进行改动

。

       2、安装可靠：热管烟气余热回收装置可以通过换热器的中隔板使冷热流体完全分

开，在运行过程中单根热管损坏不影响热管换热器运行及整体换热效果。用在易燃、易爆

、腐蚀性强的流体换热场合具有更高的可靠性。

       3、体积小、占地少:热管烟气余热回收装置结构紧凑，传热效***，热管的冷、

热侧均可根据需要采用缠绕翅片来增加传热面积。

       4、抗腐蚀、积灰少：热管烟气余热回收装置在设计时单根热管蒸发段的翅片螺距

已作调整，以调节热管的传输功率，从而控制热管壁温，防止酸露点腐蚀，积灰少。

       5、使用寿命长：热管式烟气余热回收装置使用寿命5-8年，需维护简单成本低。
