产品简介

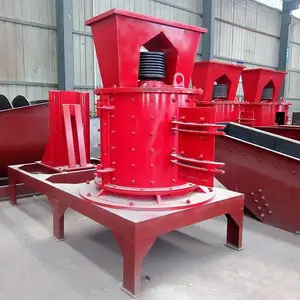

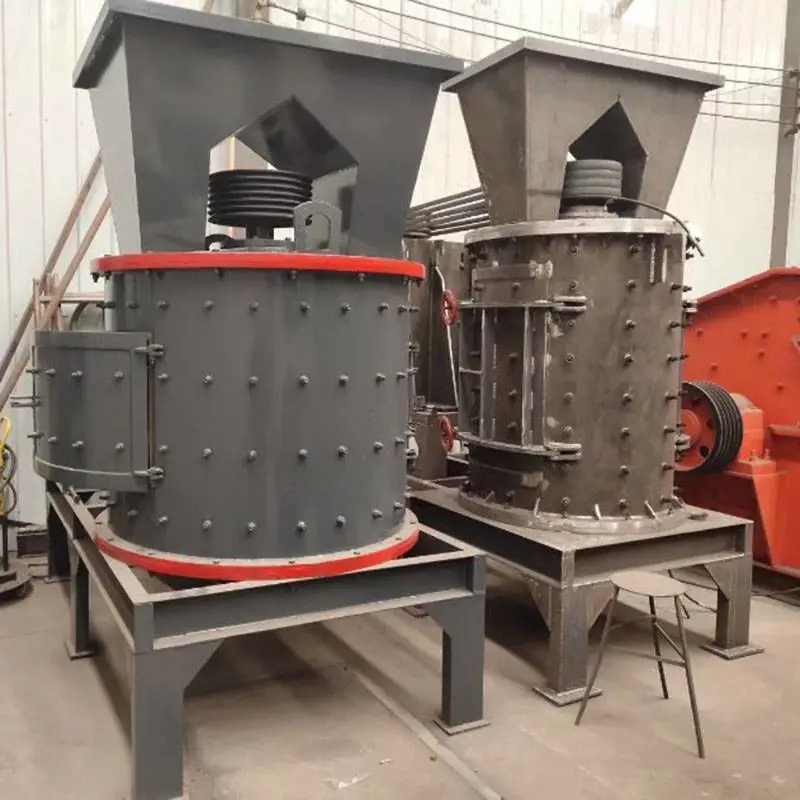

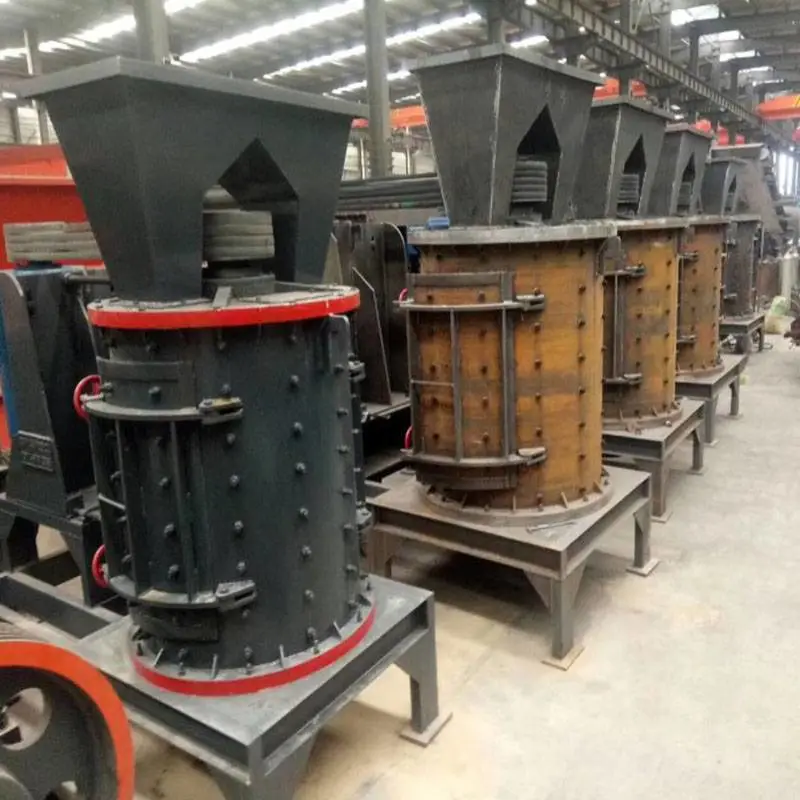

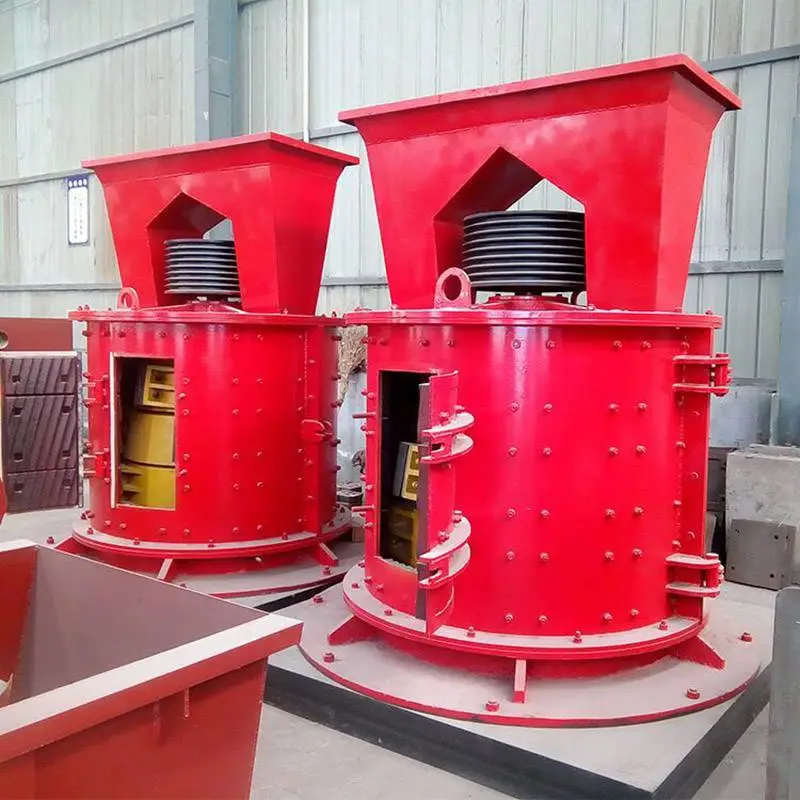

攀奇机械，生产的复合式破碎机系列产品，机型多样，可满足各种客户的生产需要。也可根据客户的特殊需求，量身定制。攀奇机械生产的复合破碎机是综合国内外同类破碎机技术，对主要技术参数进行优化设计研制而成的新型细碎，粗磨产品，主要用于中型水泥厂破碎水泥生料、熟料，为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备，也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎，具有破碎比大、能耗小、运转平稳、结构简单、操作维修方便等特点。

哪种制砂机好用？现在有没有新型的制砂机？这些问题都是制砂行业用户经常考虑的。很多用户希望推荐一种好用的制砂机，要产量高，能耗低，易于维护，操作简单，低损耗，这种理想的制砂产品。但是在实际使用的时候要根据实际情况来配置机器。例如有的用户是需要鹅卵石制砂机，有的用户是需要花岗岩制砂，有的用户是需要风化石打砂，以及原料来源各不相同，而且制砂机的配置还要根据实际生产工艺来配套。所以说具体情况请联系客服，或者来电咨询探讨，我们将竭诚为您服务，为您推荐合适您生产需要的制砂设备。

结构组成

1.进料斗
进料斗的结构为一倒立的棱台体（或圆筒体），进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。
2.分料器
分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。
3.涡动破碎腔
涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用***于物料之间，起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时必须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生气流，在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。

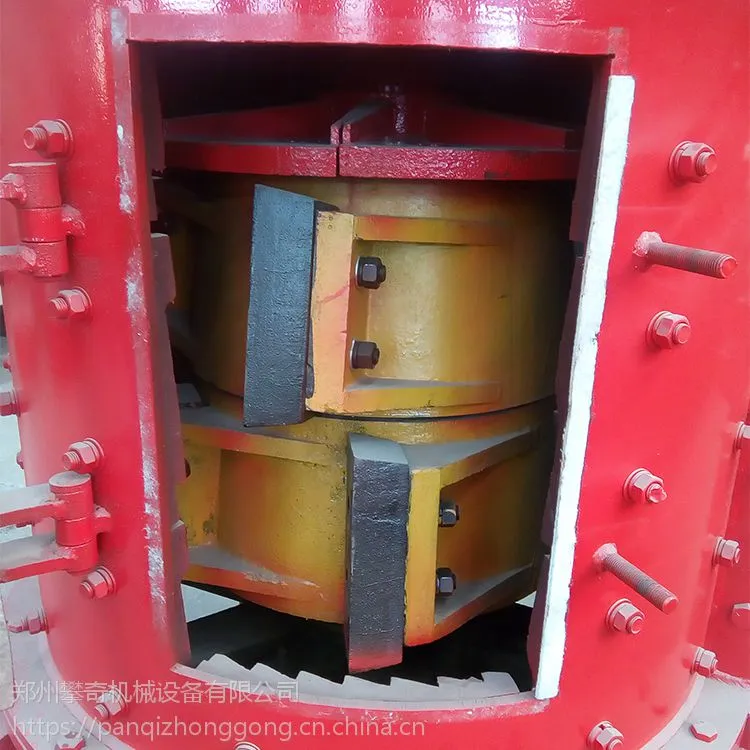

4.叶轮
叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是hx立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有特殊材料制成的耐磨块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和耐磨块之间装有上、下流道板，保护叶轮不受磨损。
5.主轴总成
主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。
6.底座
涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的中心，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

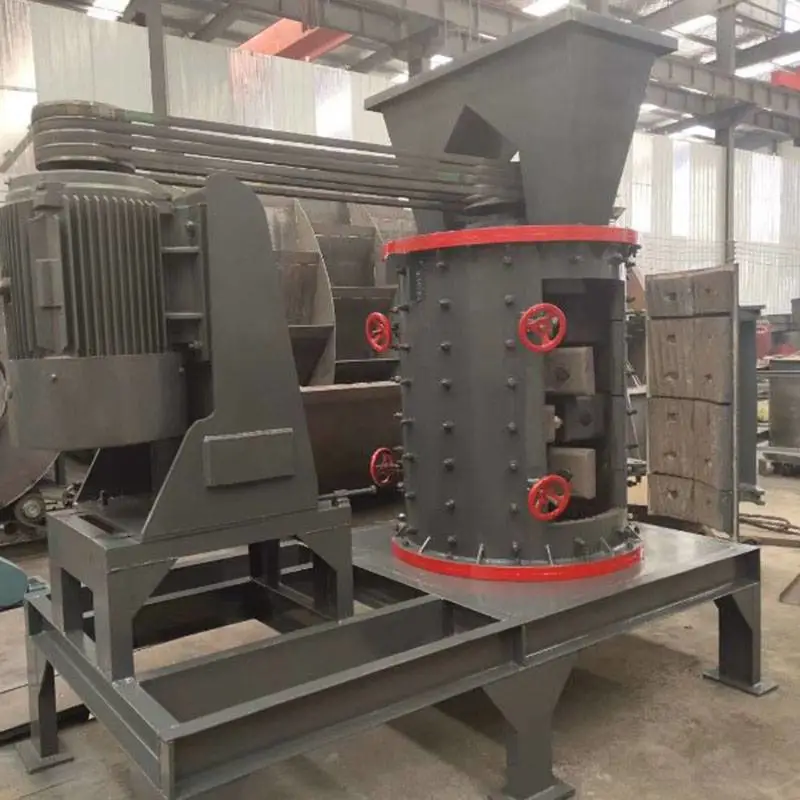

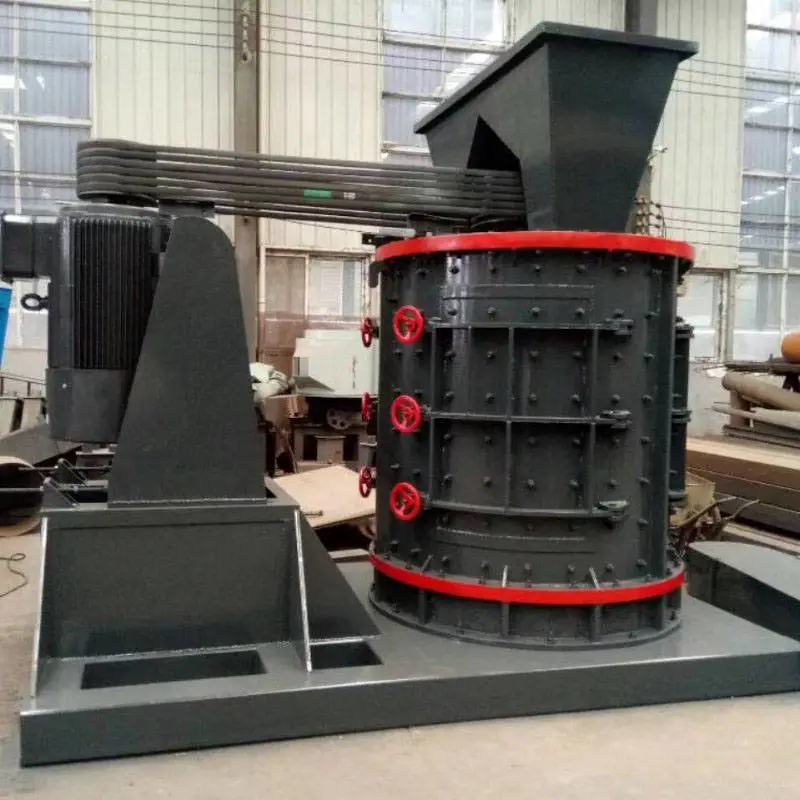

7.传动装置
采用单电机或双电机驱动的皮带传动机构(75kw以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。
8.支架
根据破碎机工作场所不同--露天作业或室内作业，可以考虑配置支架或不配置支架。
9.润滑系统
采用美孚车用润滑脂***集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧，用于油泵定期加油。

工作原理

从锥形转子腔内落下的物料进入破碎腔内，以借助甩料盘的离心力将物料进一步破碎成小颗粒粒度。
物料***进入圆柱形转子腔体内，对已被破碎的物料进行磨削整形，使物料进一步细碎，直至破碎成所要求的粒度。

产品用途

复合式破碎机应用于石英、重结晶、方解石、钾长石、滑石、大理石、石灰石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、白云石、焦宝石、铅锌矿、蛇纹石、高炉渣、煤矸石、磷矿石石墨、玻璃、锰矿、钛矿、铜矿、铬矿、耐火材料、保温材料、煤焦、煤粉、碳黑、陶土、骨粉、钛白粉、氧化铁等莫氏硬度在9.3级以下，湿度在15%以下的非易燃易爆的矿产、建筑、化工、化肥等行业的300多种物料。

产品优势

1、破碎效***，具有细碎、粗磨功能；
2、结构简单、安装、维修方便、运行成本低；
3、通过非破碎物料能力强，受物料水份含量影响小，含水份可达8%；

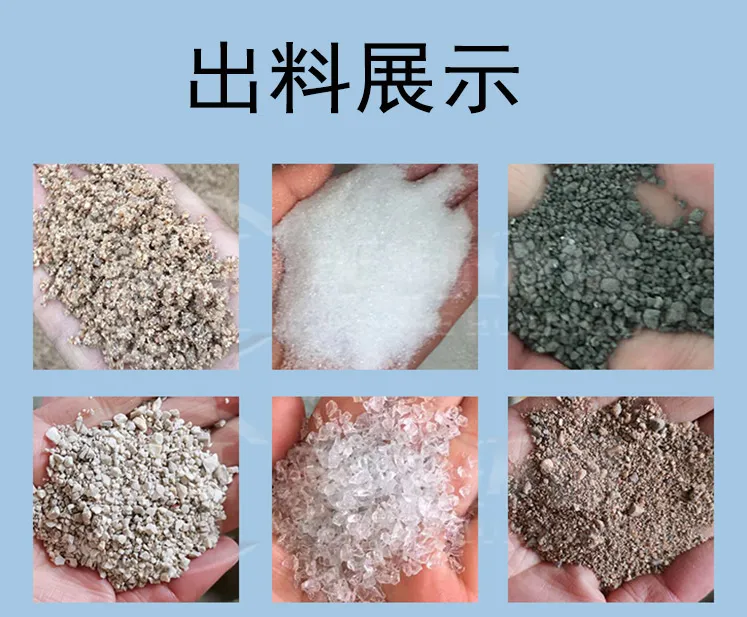

4、产品粒形优异，呈立方体，针片状含量极低，适宜骨料整形、人工制砂及高等级公路骨料生产；
5、产品堆积密度大，铁污染极小。
