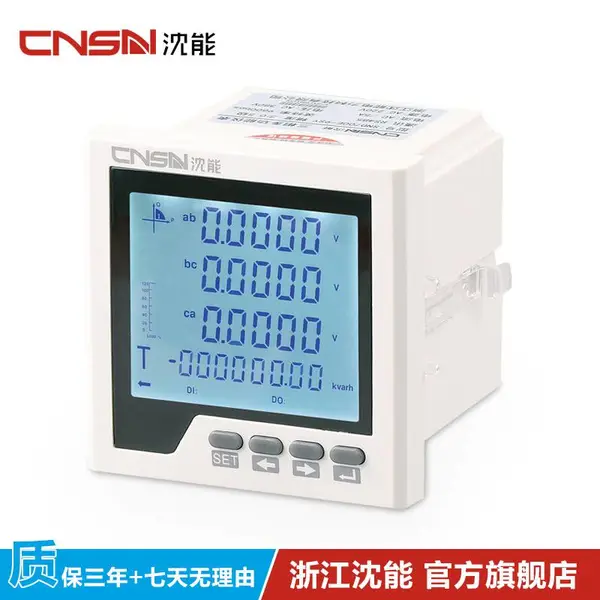

SND700E-ASY多功能电力仪表浙江沈能乐清厂家

SND700E-ASY多功能电力仪表浙江沈能乐清厂家

浙江沈能电力科技有限公司厂家在线直销此价格含13%增值税含运费，价格量大从优，欢迎在线支付。

更详细的技术说明及产品介绍敬请您与我联系

浙江沈能电力科技有限公司

本产品支持MODBUS-RTU通讯协议。

浙江沈能产品：能耗分析管理系统，变配电智能监控系统，谐波保护器，微机综合保护器，开关柜智能操控，开关状态指示仪，温湿度控制器，多功能电力仪表，数显仪表，导轨式电能表，多用户电表，浪涌保护器，KBO控制与保护开关、谐波保护器等。

浙江沈能电力科技有限公司

浙江沈能公司智能测控包括高端智能电表、多功能数字电表、高中低端、产品线齐全、满足用户不场合的需求。

简介

三相数字式测控电表，是一种具有测量、显示、数字通信等功能的电流表，能够完成电量测量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电量测量。测量精度0.5级、实现现场显示和远程485数字通讯接口。三相数字式测控电表，以工业级微处理器为核心，处理速度高，具有很高的性价比。高亮度数码/液晶显示，简易滑块式安装，使用方便。

适用范围

适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑;邮电局电源系统、智能大厦;工厂动力系统中自动化、负荷控制;能源管理系统。

产品型号

（外形120×120、开孔：111×111）：SND700E-2SY   SND700E-2S4

（外形96×96、开孔：91×91）：SND700E-9SY   SND700E-9S4

（外形80×80、开孔：76×76）：SND700E-3SY   SND700E-3S4

（外形72×72、开孔：67×67）：SND700E-ASY   SND700E-AS4

产品特点

1、全电量测量和0.5S级精度电能计量

2、可选配2~31次谐波，复费率电能计量

3、可选配4路DI、2路DO;标配光电电能脉冲输出，用于精度校验

4、RS-485通信口，支持Modbus通信规约

5、高亮度LED显示或液晶显示

6、结构紧凑小巧、简易滑块式安装

功能概述

1、测量与计量：三相电流、电压、频率、有功/无功功率、功率因数、双向有功、无功电能计量等。

      输入输出

1、开关量输入(DI):选配4路，用于监测外部无源接点

2、开关量输出(DO):选配2路，可通过上位机遥控进行

3、电能脉冲输出：42方形，96方形支持2路光电式电能脉冲输出

通信

RS-485:标配1路，支持Modbus通信规约。

技术文章

电流互感器二次线为什么要用2.5平方的导线？

TAG：电流互感器二次线,2.5平方二次线,电流互感器导线

有这样一个问题，最近在网上看到一个说法，说电流互感器二次线要用2.5平方的导线，说的人很多，我想多数人的理解是电流互感器二次一般的--才5A，即使过流也不会到10A，所以没必要用2.5平方的，那为什么导线要用2.5平方的呢？

首先，普遍的解释是说为了***电流测量的***度，尽量减小线路阻抗，故现大家认同用2.5平方线。

其次，根据相关规范需要使用2.5平方的导线。

《电力装置的电气测量仪表装置设计规范》GB50063－2008中9.1.5 电流互感器二次回路的电缆芯线截面，应按电流互感器的额定二次负荷计算，5A的计量回路不宜小于4mm，1A的计量回路不宜小于2.5mm，其他测量回路不宜小于2.5mm。

9.2.6电压互感器二次电压回路的电缆芯线截面，应按本规范第9.2.1条的要求计算，一般计量回路不应小于4mm，其他测量回路不应小于2.5mm。

公司新闻

交流接触器工作原理及内部结构图解

TAG：交流接触器工作原理，接触器结构图，接触器内部构造

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，我国常用的CJ-20型交流接触器的外形结构如图其主要组成部分如下图所示：

交流接触器内部结构图解

交流接触器控制电机通断示意原理图

交流接触器控制电机通断示意原理图

电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。

触点系统：它包括主触点和辅助触点。主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的--电流（即额定电流）作为接触器的技术参数之一。辅助触点只允许通过较小的电流，使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

交流接触器工作原理图灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器，常采用灭弧栅灾弧。

交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。
