猴车及风门语言报警器 KXB127煤矿报警器-风门打开，请关闭概述

KXB127矿用隔爆兼本安型声光报警器（以下简称“报警器”）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警。报警时除具有灯光指示的功能,还具有语音提示,使之符合新的《煤矿安全规程》的规定要求。

2.2防爆型式

矿用隔爆兼本质安全型,标志为:“Exd[ib]I Mb”。

2.3 环境条件

2.3.1报警器在下列条件下应能正常工作:

a)环境温度：0℃～40℃；

b)环境湿度：≤95%（当环境温度为＋25℃时）；

c)大气压力：80kPa～106kPa；

d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

2.3.2 报警器能承受的恶劣的贮运条件：

a)贮存温度：-40℃～60℃；

b)振动：50m/s²；

c)冲击：500m/s²。

猴车及风门语言报警器 KXB127煤矿报警器-风门打开，请关闭结构特征

3.1  报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源板，本安腔中装有指示灯和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。高速处理器，性能稳定可靠，数字功放，音质好无噪声。整体布局合理、体积小、重量轻。

4.1 技术参数

4.1.1额定工作电压:AC127V，工作电流:200mA；

4.2主要性能及功能

4.2.1 报警器的语音报警声级强度≥85dB（A）。

4.2.2 报警器光信号应在黑暗中20m远处清晰可见。

4.2.3 报警器的光信号正常时绿灯亮。接收到报警信号时红灯闪烁。延时时间到报警器红灯

灭绿灯亮，同时语音报警停止。

4.2.4报警延时时间：

     a） K1动作时，延时时间20s±3s。

     b） K2动作时，延时时间40s±3s。

4.2.5 控制方式

     a) 与本公司生产的KXH127矿用隔爆兼本质安全型声光信号器或打点按钮配合使用。若用此控制方式时，报警器触发须按动两次打点按钮，再按动一次按钮则报警器停止报警。注：报警器的触发两次按动的时间间隔小于1秒，否则不能报警。

     b）外接传感器方式。

    具体各控制方式使用方法和接线方式见第7条“安装与使用”。

4.2.6 输出信号

    报警器具有一组常开接点输出，接点容量10A/250V AC。

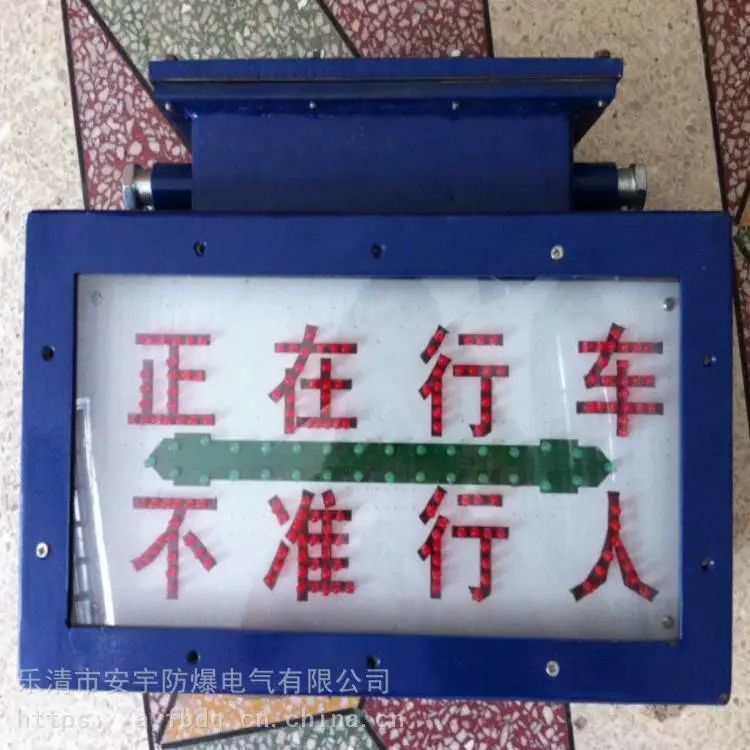

报警器有两种状态，一是待机状态；二是报警状态。待机时绿灯常亮，打点时红灯亮同时扬声器发出电笛声。报警时红灯闪烁，扬声器发出“正在行车,不准行人”等语言告警。

输入电压127V，变为17V，经过整留、两级稳压，输出12DC本安电源。R709为取样保护电阻。当传感器输入信号后经光电隔离，信号输入到CPU接口，经过程序控制，使设备输出字幕显示或语言报警。继电器动作，声光报警红色灯亮，出发语言警示，同时开始计时，延时20s后停止。传感器可用于弯道岔处。车经过时自动发出报警信号。

    报警器内固化了十二种报警语音，通过控制板上面4位拨码开关来选择报警内容。例：如须选择语音内容“正在行车，不准行人”，把4位拨码开关中对应的数字位拨到“0N”的位置。

表一     报警内容与拨码开关关系

表示方法：0:OFF   1:ON
