丹江口市阀门销售 F943X-0.5C DN500 防爆电动盲板阀扇形盲板阀推杆盲板阀价格

品牌：GHBF	型号：F943X-0.5C	连接形式：焊接
材质：不锈钢	公称通径：500mm	3C阀门类别：工业
订货号：2674	货号：15869	适用介质：氢气
压力环境：常压	工作温度：常温	标准：国标
外形：大型	流动方向：单向	驱动方式：手动
零部件及配件：阀体	形态：旋塞式	类型(通道位置)：直通式
规格：DN500	是否跨境货源：否

展开

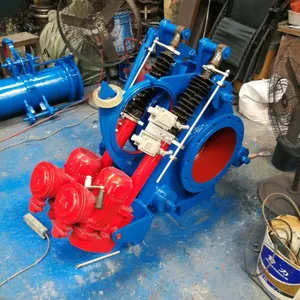

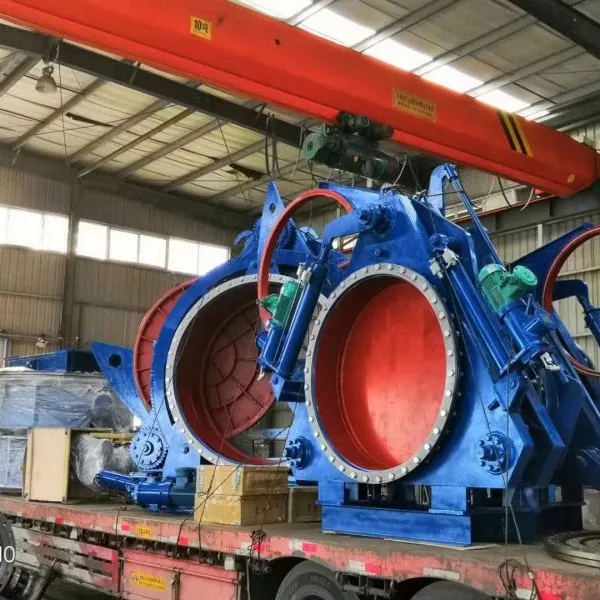

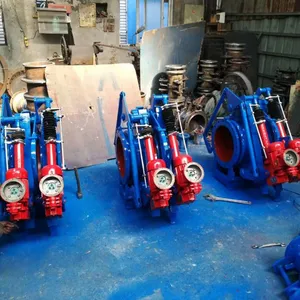

丹江口市阀门销售 F943X-0.5C DN500 防爆电动盲板阀扇形盲板阀推杆盲板阀

F343X蜗轮扇形翻板阀规格

一、概述

F343X涡轮式盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

二、F343X涡轮式盲板阀结构组成

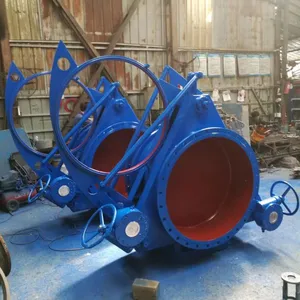

蜗轮扇形盲板阀又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。蜗轮扇形盲板阀是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

三、F343X涡轮式盲板阀工作原理

中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。

四、F343X涡轮式盲板阀主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃			硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

五、F343X涡轮式盲板阀连接尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100
