PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 1 页PT4501C_DS_Rev CH1.1.

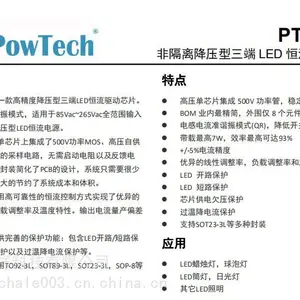

概述PT4501C是一款降压型三端LED恒流驱动芯片。芯片工作在准谐振模式，适用于85Vac~265Vac全范围输入电压的非隔离降压型LED恒流电源。PT4501C在单芯片上集成了500V功率MOS、高压自供电电路以及的采样电路，无需启动电阻以及反馈电阻。三个引脚的封装简化了PCB的设计，系统只需要很少的外围元件，的节约了系统和体积。PT4501C采用高可靠性的恒流控制方式实现了的线性调整率、负载调整率及温度特性。输出电流量产偏差在+/-3%以内。PT4501C提供***保护功能：包含LED开路/短路保护、电感短路保护以及过温降电流保护等。PT4501C采用TO92-3L，SOT89-3L，SOT23-3L，SOP-8等封装。

特点高压单芯片集成500V功率管，稳定性高BOM业内精简，外围仅8个元件电感电流准谐振模式(QR)，降低开关损耗带载7W，效率可达93%+/-5%电流精度的线性调整率，负载调整率和温度特性LED开路保护LED短路保护芯片供电欠压保护过温降电流保护支持SOT23-3L等多种封装

应用LED蜡烛灯，球泡灯LED筒灯，日光灯其它LED照明

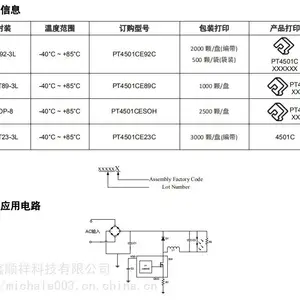

订购信息封装 温度范围 订购型号 包装打印 产品打印TO92-3L -40C ~ +85C PT4501CE92C2000颗/盘(编带)500颗/袋(袋装)PT4501CXXXXXXSOT89-3L -40C ~ +85C PT4501CE89C1000颗/盘PT4501CXXXXXXSOP-8 -40C ~ +85C PT4501CESOH2500颗/盘PT4501CXXXXXXSOT23-3L -40C ~ +85C PT4501CE23C3000颗/盘(编带)4501CNote:典型应用电路1234 5678SWVDD GNDGNDNCNCGNDGND

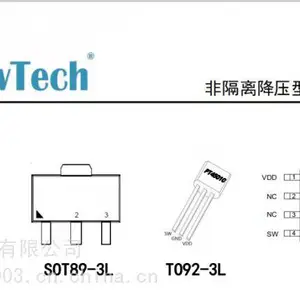

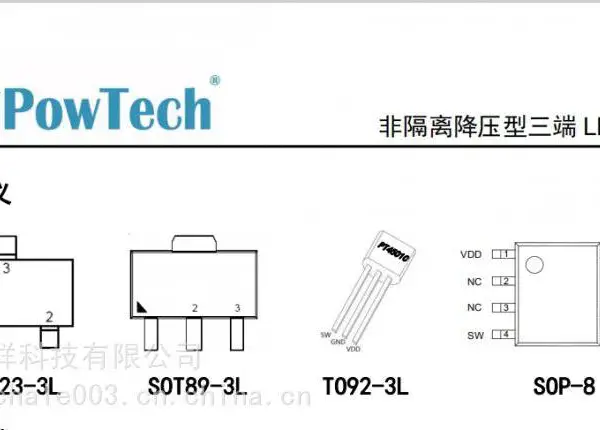

PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 2 页PT4501C_DS_Rev CH1.1.管脚定义SOT23-3L SOT89-3L TO92-3L SOP-8管脚描述引脚号码TO92-3LSOT89-3L引脚名称 引脚功能描述1 SW内置高压MOSFET漏极2 GND芯片接地端3 VDD芯片电源端引脚号码SOT23-3L 引脚名称 引脚功能描述1 SW内置高压MOSFET漏极2 VDD芯片电源端3 GND芯片接地端引脚号码SOP-8 引脚名称 引脚功能描述1 VDD芯片电源端2,3 NC4 SW内置高压MOSFET漏极5,6,7,8 GND芯片接地端极限参数 (注 1)符号 参数 参数范围 单位VDD芯片供电电源7 VVSWSW引脚电压范围-0.3~500 VTOPT工作温度范围-40~125CTSTG贮存温度范围-55 ~150CΘJA_TO92-3LPN结到环境的热阻83C/WΘJA_SOT89-3LPN结到环境的热阻100C/WΘJA_SOP-8PN结到环境的热阻145C/WΘJA_SOT23-3LPN结到环境的热阻220C/WHBM ESD保护参数(注2) 2 kVPT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 3 页PT4501C_DS_Rev CH1.1.输出功率输入电压 带载能力 输出规格176Vac-264Vac 15W 150V/100mA176Vac-264Vac 10W 72V/150mA176Vac-264Vac 7W 36V/175mA注1:极限值是指超出该工作范围，芯片有可能损坏。电气参数定义了器件在工作范围内并且在特定性能指标的测试条件下的直流和交流电参数规范。注2:人体模型，100pF电容通过1.5KΩ电阻放电。PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 4 页PT4501C_DS_Rev CH1.1.电气参数(注 4, 5)(无特别说明TA=25C, VCC=7V)符号 参数 测试条件 小值 典型值 值 单位供电电压VVDDVDD工作电压6.5 VVVDD_UVLOVDD欠压锁定电压VDD下降5.5 VISTARTSW给VDD提供的电流1.2 mAIVDD_QUIETVDD静态电流 无开关动作150 250 AIVDD_OPERVDD工作电流FSW=50KHz 200 300 A电流采样TLEB电流采样前沿消隐时间400 nSVCS_TH逐周期限流阈值0.582 0.600 0.618 VVCS_PROT过流保护阈值1.5 V开关限制TOFF_MIN小关断时间4.9 STOFF_MAX长关断时间400 STON_MAX长导通时间50 S功率开关RDS_ON导通电阻IDS=0.1A 13.5 ohmBVDS源漏击穿电压VGS=0/IDS=250A 500 VIDSS功率开关漏电流VGS=0/VDS=500V 10 A热保护TSD过热调节温度160CTREG过温降电流起始温度140CTHYS过热保护迟滞温度20C( )600mARcsIPK2PKLEDI IIN LEDPKV VL I Ton LEDPKVL I Toff PK INLED IN LEDf I VV V V L ( )CS OVPCSOVPR VL V T PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 5 页PT4501C_DS_Rev CH1.1.功能描述PT4501C是一款于LED照明的恒流驱动芯片，应用于非隔离降压型LED驱动电源。芯片内部集成500V功率开关，只需要极少的外围组件就可以达到的恒流特性。而且无需辅助绕组供电和检测，系统极低。启动和VCC欠压保护系统上电后，母线电压通过恒流源对Vdd电容充电，当Vdd电压达到UVLO开启阈值时，芯片内部控制电路开始工作。PT4501C内置稳压管，用于钳位Vdd电压。芯片正常工作时，需要的Vdd电流极低，所以无需辅助绕组供电。系统正常工作后，Vdd电压需要降低到UVLO关断电压以下，系统才会停止工作，实现UVLO保护功能。恒流控制，输出电流设置芯片逐周期检测电感的峰值电流，CS端连接到内部的峰值电流比较器的输入端，与内部600mV阈值电压进行比较，当CS电压达到内部检测阈值时，功率管关断。电感峰值电流的计算公式为：--公式1其中，RCS为电流采样电阻阻值。CS比较器的输出还包括一个400ns前沿消隐时间。LED输出电流计算公式为：--公式2 其中，IPK是电感的峰值电流。储能电感PT4501C工作在准谐振模式，当功率管导通时，流过储能电感的电流从零开始上升，导通时间为：--公式3其中，L是电感量；IPK是电感电流的峰值；VIN是经整流后的母线电压；VLED是输出LED上的电压。当功率管关断时，流过储能电感的电流从峰值开始往下降，当电感电流下降到零后，芯片内部逻辑再次将功率管开通，功率管的关断时间为：--公式4储能电感的计算公式为：--公式5其中，f为系统工作频率。PT4501C的系统工作频率和输入电压成正比关系，设置PT4501C系统工作频率时，选择在输入电压时设置系统的工作频率，而当输入电压时，系统的工作频率也。PT4501C设置了系统的小退磁时间和退磁时间，分别为4.9μs和400μs。由TOFF的计算公式可知，选择合适的电感值已系统持续工作在临界模式非常重要。多种保护功能PT4501C内置多种保护功能，包括LED开路/短路保护，Vdd欠压保护等。当输出LED开路时，系统会触发过压保护逻辑并停止开关工作。 当LED短路时，系统工作在4KHz低频，CS关断阈值降低约一半，所以功耗很低。当有些异常的情况发生时，比如电感短路等，芯片内部的快速探测电路会触发保护逻辑，系统马上停止开关工作。过压保护功能当LED开路时，输出电压逐渐上升，退磁时间变短。因此可以根据下列公式选取合适的电感值需要设定的开路保护电压，退磁时间TOVP固定为4.9S。--公式6 其中，VCS是CS关断阈值（600mV）。过热保护功能PT4501C具有过热保护功能，当芯片温度超过160℃时芯片关闭，系统会不断检测芯片温度，当芯片温度降到140度以下，系统恢复正常工作。ComparatorHVRegulator& UVLOZCD&OVPSWVDDGNDCurrentSenseCTRL DRVVDDLEBOTPVcs_thRcsOpen&ShortPT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 6 页PT4501C_DS_Rev CH1.1.简化模块图PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 7 页PT4501C_DS_Rev CH1.1.封装信息SOT89-3LSymbolMillimeters InchesMin Max Min MaxA2 1.400 1.600 0.055 0.063 b 0.380 0.470 0.015 0.019 b1 0.370 0.430 0.015 0.017 c 0.360 0.460 0.014 0.018 c1 0.350 0.410 0.014 0.016 a 0.460 0.560 0.018 0.022 a1 0.450 0.510 0.018 0.020 d 0.360 0.460 0.014 0.018 d1 0.350 0.410 0.014 0.016 D 4.300 4.700 0.169 0.185 D1 1.700REF 0.067REFE 4.000 4.400 0.157 0.173 E1 2.300 2.700 0.091 0.106 e 1.500BSC 0.059BSCL1 0.800 1.200 0.031 0.047PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 8 页PT4501C_DS_Rev CH1.1.TO92-3LPT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 9 页PT4501C_DS_Rev CH1.1.SymbolMillimeters InchesMin Max Min MaxA 3.300 3.700 0.130 0.146 A1 1.100 1.400 0.043 0.055 b 0.380 0.550 0.015 0.022 c 0.360 0.510 0.014 0.020 D 4.300 4.700 0.169 0.185 D1 3.430 - 0.135 -E 4.300 4.700 0.169 0.185 e 1.270TYP 0.050TYPe1 2.440 2.640 0.096 0.104 L 14.100 14.500 0.555 0.571 θ - 1.600 - 0.063 h - 0.380 0° 0.015PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 10 页PT4501C_DS_Rev CH1.1.SymbolMillimeters InchesMin Max Min MaxA - 1.350 - 0.053 A1 0.000 0.150 0.000 0.006 A2 1.000 1.200 0.039 0.047 b 0.300 0.500 0.012 0.020 c 0.100 0.220 0.004 0.009 D 2.720 3.120 0.107 0.123 E 1.400 1.800 0.055 0.071 E1 2.600 3.000 0.102 0.118 e 0.950TYP 0.037TYPe1 1.800 2.000 0.071 0.079 L 0.300 0.600 0.012 0.024 θ 0° 8° 0° 8°PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 11 页PT4501C_DS_Rev CH1.1.封装信息SOP-8SymbolMillimeters InchesMin Max Min MaxA 1.350 1.750 0.053 0.069 A1 0.100 0.250 0.004 0.010 A2 1.250 1.650 0.049 0.065 b 0.330 0.510 0.013 0.020 c 0.170 0.250 0.007 0.010 D 4.700 5.100 0.185 0.201 E 3.800 4.000 0.150 0.157 E1 5.800 6.200 0.228 0.244 e 1.270(BSC) 0.050(BSC)L 0.400 1.270 0.016 0.05θ 0° 8° 0° 8°PT4501C非隔离降压型三端LED恒流驱动芯片华润矽威科技(上海)有限公司WWW.CRPOWTECH.COM第 12 页PT4501C_DS_Rev CH1.1.重要声明华润矽威(POWTECH)有权对所提供的产品和服务进行更正、修改、增强、改进或其它更改， 并有权中止提供任何产品和服务。客户在下订单前应获取新的相关信息,并验证这些信息是否完整且是新的。所有产品的销售都遵循在订单确认时所提供的华润矽威销售条款与条件。华润矽威其所销售的产品的性能符合产品销售时半导体产品销售条件与条款的适用规范。仅在华润矽威的范围内，且华润矽威认为有必要时才会使用测试或其它质量控制技术。除非适用法律做出了硬性规定，否则没有必要对每种产品的所有参数进行测试。华润矽威对应用帮助或客户产品设计不承担任何义务。客户应对其使用华润矽威的产品和应用自行负责。为尽量减小与客户产品和应用相关的风险，客户应提供充分的设计与操作安全措施。华润矽威产品未获得用于FDA Class III（或类似的生命攸关医疗设备）的授权许可，除非各方授权官员已经达成了管控此类使用的特别协议。只有那些华润矽威特别注明属于等级或“增强型塑料”的华润矽威产品才是设计或用于军事/航空应用或环境的。购买者认可并同意，对并非面向军事或航空航天用途的华润矽威产品进行军事或航空航天方面的应用，其风险由客户单独承担，并且由客户独力负责满足与此类使用相关的所有法律和法规要求。华润矽威未明确符合***/TS16949要求的产品不能应用于汽车。在任何情况下，因使用
