| 品牌:永嘉孜博阀门 | 型号:J41H-10C DN65 | 连接形式:法兰 |
| 材质:铸钢 | 公称通径:DN15-DN700mm | 3C阀门类别:工业 |
| 订货号:20193006 | 货号:20195006 | 适用介质:水 蒸汽 油品 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 外形:大型 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:阀体 | 形态:旋转式 | 类型(通道位置):直通式 |
| 规格:J41H-10C | 是否跨境货源:否 | 铸钢截止阀:J41H-10C |
J41H、J41Y、J41W国标截止阀
国标法兰连接的截止阀适用于公称压力1.6MPa-6.4MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
执行标准
| 设计与制造 | 结构长度 | 浩兰尺寸 | 压力一 温鹰 | 试验一检验 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 | |||||
主要零件材料及性能
| 体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
| WCB | 2Cr13 | 13Cr STL 本体材料 尼龙 | 增强柔性石墨 1Crl3/柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti | 柔性石墨 增强柔性石墨 SFB-260 SFP-260 | ≤425 |
水、蒸汽、油品 |
| WC1 | 38CrMoAI 25Cr2MoV | ≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸类 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |
PN l.6MPa规格主要尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 16C | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
| 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |

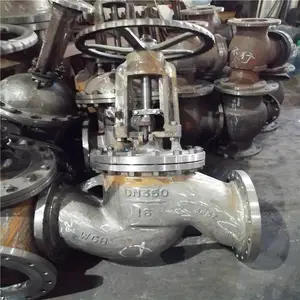

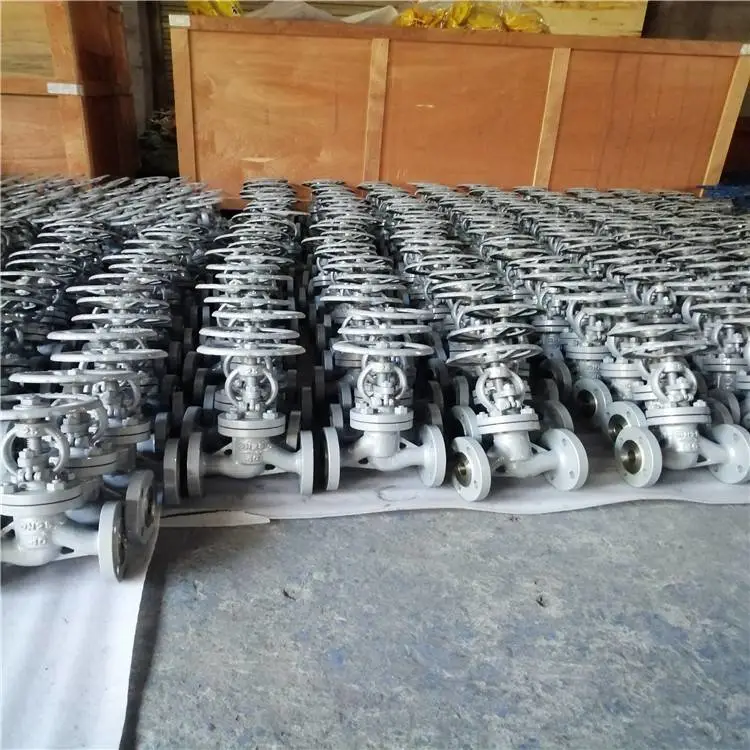

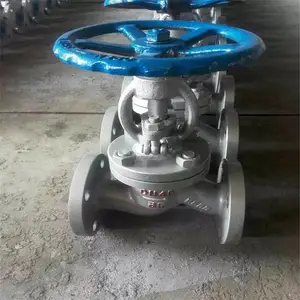

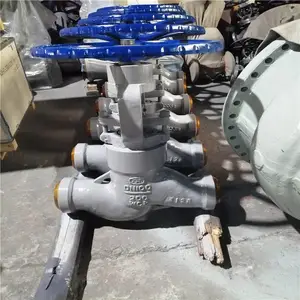

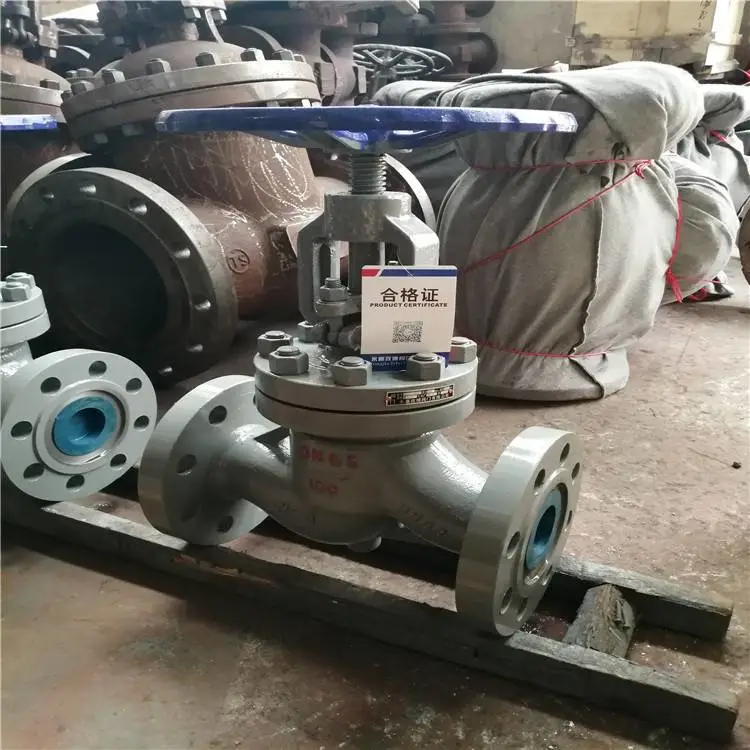

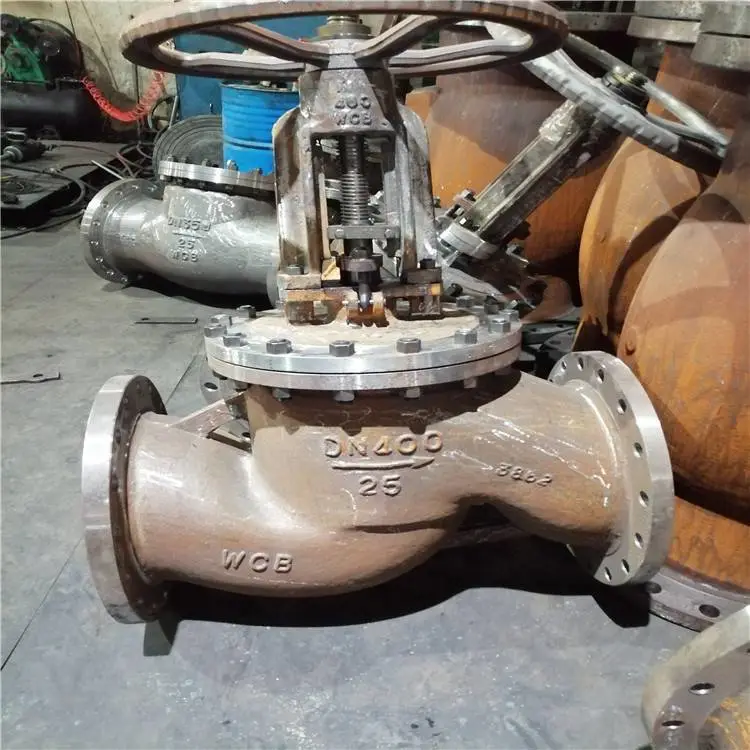

图片展示:
温州孜博阀门有限公司附属座落于中国民营经济活跃的城市温州,地处永嘉县瓯北镇陆桥工业区,交通运输十分便利。 专业生产电 铸钢闸阀,截止阀,球阀 止回阀 蝶阀 铸铁闸阀,铸截止阀,铸电动闸阀 ,电动截止阀 ,电动蝶阀等系列产品。我们自成立以来,始终将产品质量放在企业兴衰成败的核心位置,******的产品,才能实现“互利双赢”的目标,不断推行严格的质量管理,公司已通过ISO9001-2000国际质量体系认证,在产品设计、材料选购、冶炼、加工装配、试验检测及售后服务的全过程中,严格按照国际质量管理体系的规则和程序进行操作。全面实施“品质***,满意称心”的质量承诺。 竭诚欢迎广大新老客户光临惠顾。愿与您建立长期友好的合作关系,在互惠互利的基础上携手共创美好明天! 材质:不锈钢、铸纲、铸铁、锻钢、铝合金、A105、304、316。 产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。 感谢您关注我们的产品,若您希望获得进一步的了解更多信息,欢迎您随时联络我们,诚邀为您提供***满意的服务!欢迎新老客户来电咨询,选购订做。
