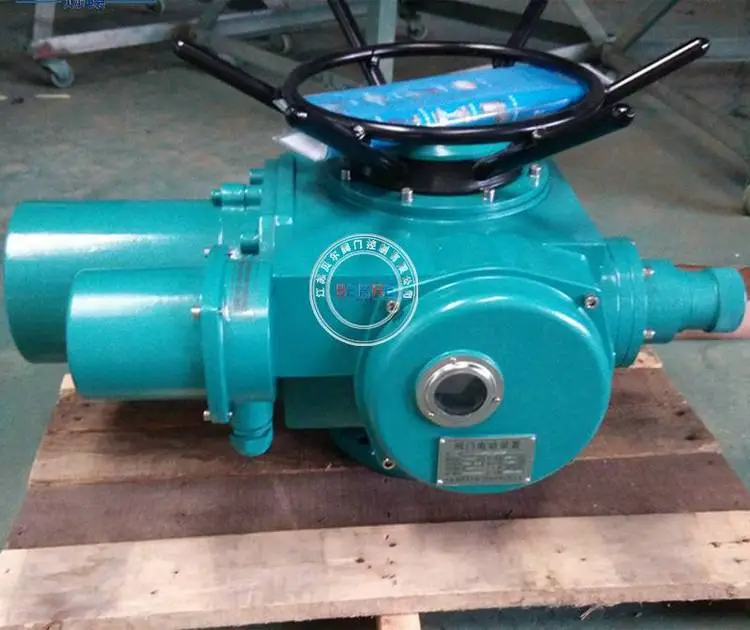

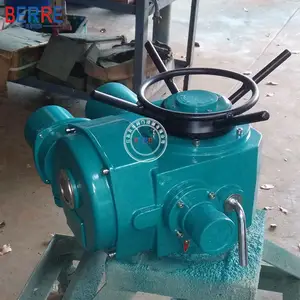

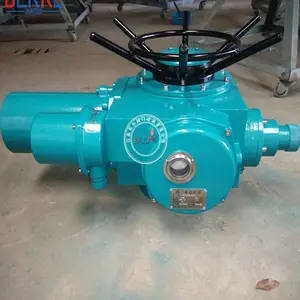

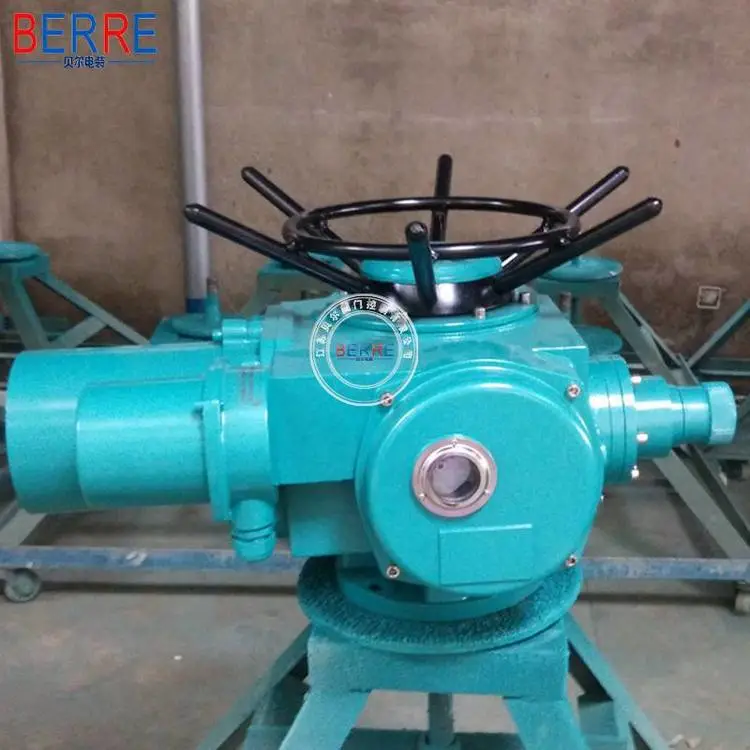

扬州贝尔DZW20-18阀门电动装置基本介绍

此阀门电动装置,通称为Z型.适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、柱塞阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的***的驱动装置。他们具有功能全、***、控制系统***、体积小、重量轻、使用维护方便等特点。***用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为调节型。 按输出作用力分：有转矩型和推力型。 本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合《爆炸性气体环境用电气设备***部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。

扬州贝尔DZW20-18阀门电动装置性能特点

1.该装置防尘、防水、防轻腐蚀，其防护等级为IP65、IP67(特殊定货)；

2.转矩控制机构动作可靠，调节方便，转矩重复精度高；

3.行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；

4.采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；

5.采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；

6.配有机械式阀位指示器。

扬州贝尔DZW20-18阀门电动装置技术参数

1.Z30I-18W:多回转电动装置，输出转矩300N.m(30kgf.m)，电站型接口，输出转速18r/min，转圈数60，常规户外型。

2.Z45T-24B:多回转电动装置，输出转矩450N.m(45kgf.m)，推力型接口，输出转速24r/min，转圈数120，隔爆型。

3.Z120-24W/240T:多回转电动装置，输出转矩1200N.m(120kgf.m)，转矩型接口，输出转速24r/min，转圈数240圈，整体调节型。

DZW/Z型主要的产品型号：Z10DZW10Z20DZW20Z30DZW30Z45DZW45Z60DZW60Z90DZW90Z120DZW120Z180DZW180Z250DZW250DZW350DZW350Z500DZW500

DZW-DS1阀门电动装置主要型号有：DZW10-24r/min，DZW15-24r/min，DZW20-24r/min，DZW30-24r/min,DZW45-24r/min，DZW60-24r/min，DZW90-24r/min，DZW120-24r/min,DZW180-24r/min，DZW250-24r/min，DZW350-24r/min。

扬州贝尔DZW20-18阀门电动装置使用说明

1．该电动执行器与阀门配套使用,可实现执行器的智能控制和网络控制

2．产品带有液晶屏，可以在现场查看执行器的状态和设置参数

3．铝合金外壳，可以屏蔽外部电磁干扰，提高产品可靠性。

4．简单按钮即可进行现场操作和参数设置

5．带有CAN现场总线和RS485总线接口,上位机可以通过总线控制执行器的运行和获得执行器的各种状态参数。

6．可在RS485网络中接入数传模块实现一对多的遥控控制，和参数设置。

7．执行器的***比行程任意设定

8．可输入和输出4----20mA的模拟信号进行自动控制

9．在CAN网络中设置成联动，不需加逻辑控制器，几台机器组成的网络就可以相互协调运行,实现多台自动控制。10控制方式灵活多样，随心所欲，可编程控制器，单片机，网路，VC、VB、C++，等等任意选择。

扬州贝尔DZW20-18阀门电动装置采购须知

1、请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
2、环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3、请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
4、手轮顺时针旋转为关阀，如与此相反必须说明。
5、推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。
6、本公司还可按用户要求，提供其他转速的电动装置。
