设备型号

VEL（配加强型提升气管）

真空泵

HB

整机功率

动力输入

380V，50Hz，三相交流电

负载

270kgs

气管净长

自然悬垂长度2500mm，不含吸盘及连接头等高度

提升位移

1750mm，即提升气管压缩行程

提升速度

0～1m/s，并可在其范围内自由调节或设定动平衡

控制方式

物料的提升/下降/吸取/释放均由同一阀杆手动控制（见阀杆工作原理图）

手柄距离

标准

吸放时间

吸取时间小于5秒；释放时间小于5秒

1、 真空鼓风机：

干式无油风冷型，具有转速高、流量大等特点，并能提供高真空度；

备品备件或易损件：

a、传动皮带；b、簧；

2、 真空过滤器：

过滤掉吸入到真空系统内的杂质或颗粒，用以保护真空泵；

备品备件或易损件：

a、滤芯；

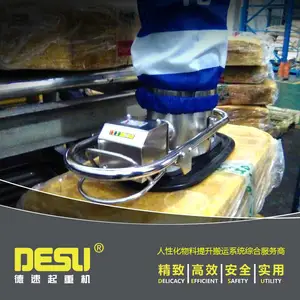

3、 真空吸盘：

用于吸附在工件表面；

备品备件或易损件：

a、橡胶密封圈；

4、控制手柄：

工件的吸取/释放/提升/下降均通过此控制手柄完成；

4、 旋转接头：

轴承设计可使得提升气管能够自顶部进行360度旋转，内置单向阀当真空泵断电时可以自动锁闭真空，延长保压时间，确保系统安全性；

5、 提升气管：

随其内真空压力的升高或降低而收缩或伸长，以实现竖直方向位移；

6、 安全泄压阀：

当系统真空压力达到设定值时自动打开泄压，用以保护真空泵；

1、气管吸吊机吸附产品超过额定载重量，则无法提升；（设备自带功能）

2、防断电保护：确保断电状态下所吸取物料不会掉落；（设备自带功能）

3、漏电保护：防止因漏电而导致对人员的伤害，且真空系统整体绝缘良好；（设备自带功能）

4、电流过载的保护：即防止因电流异常或过载对真空设备造成损坏；（设备自带功能）

5、防静电保护：钢结构接地线处理；

6、真空管道的安装及铺设要考虑不被碰撞干扰及必要的防护，且管道经久耐用密封性好：设备在出厂时，会经过受力测试，厂内安装测试等试验，确保出厂的每一套设备都是安全，合格产品。在安装完成后，会在设备立柱等钢结构上贴上明显标示；

7、操作气管吸吊机时，必须严格按照我司提供的操作手册上要求来操作设备，不得随意更改；

8、安全吸附，对物料箱体表面不会造成损伤；

9、能够适应工作环境温度- 5℃≈50℃
