标准产品

订购凹面光栅时，请使用以下示例格式：

C 1800 φ63.5×12.5 190-400（TM+TE）/2（-1）偏差角10°、ROC-750 mm

C代表凹面光栅

1800为槽密度（槽频率），单位为槽/mm

W是光栅槽平行的白片尺寸，单位是mm。

H是垂直于光栅槽的白片尺寸，单位是mm.

φ为直径，单位为mm

THK是白片中心厚度，单位是mm

190-400nm是理想的优化范围。也可以***具有峰值波长的特定波长或范围

（tm+te）/2（-1）是理想的偏振态和光栅的衍射阶数。也可以***te或tm

恒定偏差角10°（α°-β°）是光栅应优化的结构。也可以***恒定入射角α°。

W，H，直径的标准公差：±0.2 mm ；厚: ±0.5 mm。约为白片直径的90%。

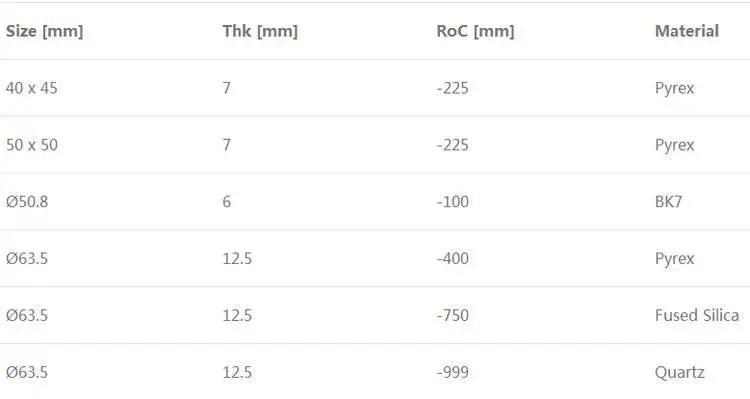

当前存储的凹面光栅基板：

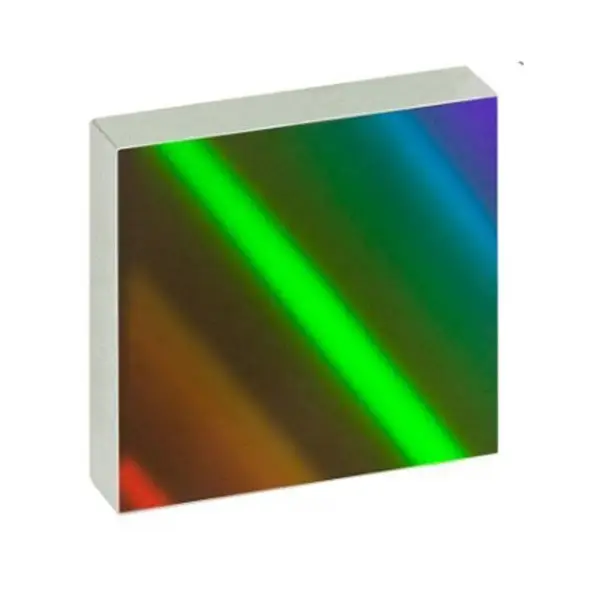

凹栅罗兰式

这种类型的光栅是19世纪罗兰发明的***规则凹面光栅的全息复制品。罗兰光栅具有沿凹面弦等距的直槽。

罗兰圈

这些光栅优***于基于罗兰圆的安装，即直径等于光栅曲率半径的圆。如果入口狭缝位于罗兰圆上，那么光谱焦点也将位于该圆上。

如果r是曲率半径，α和β分别是入射角和衍射角，那么

La=Rcosα

lb=rcosβ

其中la和lb是从光栅中心到入口狭缝和光谱焦点的距离。

分辨***

对于罗兰圆上的所有点，像差（像散除外）都很小，这使得光栅适用于宽光谱范围。

由于所有衍射阶都集中在罗兰圆上，所以可以同时对不同阶进行测量。

极低杂散光

spectrogon的rowland全息光栅采用与我们的低杂散光平面光栅相同的专有技术制作。

***

全息光栅的正弦槽形轮廓比三角形“闪耀”轮廓具有更好的整体性能。尽管闪耀凹面光栅在光栅中心的效率可能更高，但表面上的其他点是“熄灭”的，因此效率较低。

***的槽频

槽频率（在光栅中心）在标称值的±0.2槽/mm范围内准确。光栅采用光学平面波前全息曝光，确保槽平直等间距。
