产品特性:粉料喷射加工定制:是品牌:强旱
订货号:QH50货号:QH50型号:WLS-0.5
别名:旋转喷射器适用领域:食品,化工输送物品:食品,药品,化肥
规格:DN50-DN300是否跨境货源:否
上海文丘里粉料喷射器生产商

一、概述

文丘里粉料喷射器具有结构简单、运行可靠、节能明显、维修量少、工程造价和运行成本低,自动化程度高等特点。近几年来在国内外电厂干除灰、水泥、化工、建材、冶金、食品、饲料等行业的粉体输送工艺中得到广泛运用,是低压连续输送的理想设备。



二、原理及特点
原理:
文丘里粉料喷射器,以离心风机(空压机、罗茨风机)为动力气源,运用气固两相流原理,以流态化技术,射流技术和压差原理相结合,以电动旋转供料器为供料装置,将物料送入料气混合室,物料在料气混合室流态化的同时,利用双环状喷嘴产生的高速气流将物料送入加速室,以悬浮流进入输送管道,利用气力压差将物料沿管道送入受料仓内。料气分离,经布袋除尘器过滤后将气体排入大气。
特点:
1、投资省、运行成本低、节能明显
由文丘里喷射器组成的低压连续输送系统,不仅在工程造价上体现其投资省、而且运行成本低。由于无进出料及排气阀门,无易损件,因此运行费用低,同时使用低压输送比空压机系统输送要节约能耗30%左右。
2、操作方便
该设备本体控制只有电动旋转供料器和进气阀,则设备本体控制只需“启动”或“停机”操作,设备运行只需巡视,不需要人工值守。由于连续泵工艺系统简单,所配置的控制系统也相应简单。根据系统配置,既使采用PLC控制系统,如发生故障,具有报警系统,也可手动控制,不影响系统的正常运行。
3、设备及管道磨损小、使用寿命长
由于采用低压输送,设备及输灰管内流速较低,输送浓度恒定。因此,系统设备和管道磨损小、使用寿命长。
4、系统布置方便灵活
由于该设备体积小,安装高度较低,因此在系统布置时方便灵活,可完全满足工程布置需要。
5、对气源的品质要求不高
连续泵动力气源,一般采用离心风机或罗茨风机和压缩机,无需设立空气净化系统。根据系统设计,只对风量和压力有一定的要求。根据情况也可使用压气站气源。
6、系统可靠性高
①文丘里喷射器采用离心风机或罗茨风机和压缩机为动力气源,由于风机的高性能决定了系统的运行可靠性。
文丘里喷射器组成的气力输送系统,在现场灰量允许的条件下,可采用两个灰斗共用一台泵的布置方式,一般设备数量少,使得整个系统简洁可靠。
文丘里喷射器料气比稳定,无任何冲击负荷,无常规气力输送工艺中的阀门频繁动作,设备故障率大大降低。

三.、典型系统工艺流程

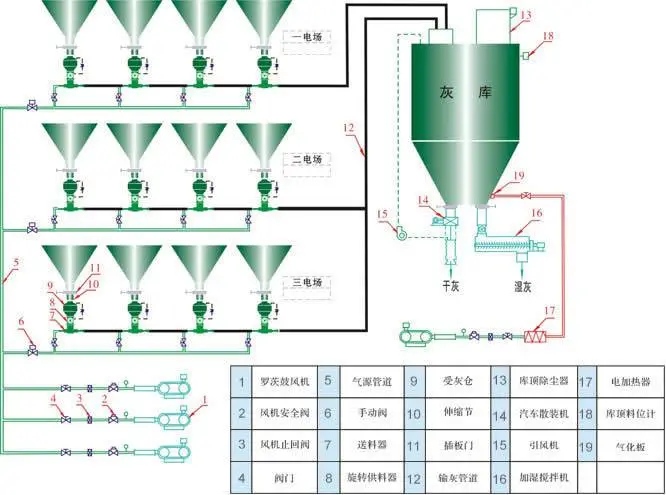

1、典型工艺流程一

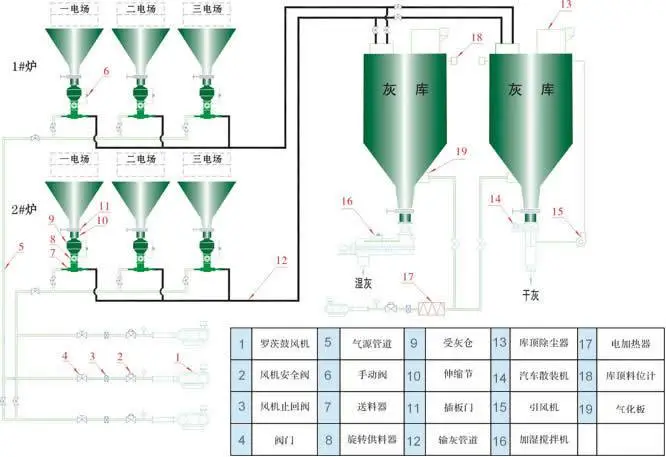

2、典型工艺流程二


3、典型煤粉喷吹工艺流程三

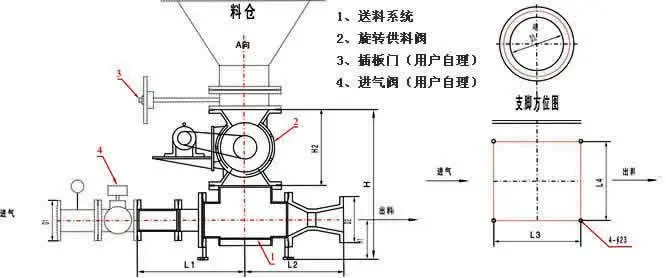

四、设备结构及外型尺寸


五、设备型号及技术参数
1、技术参数:
规格 型号WLS-0.5WLS―5WLS―10WLS―15WLS―20WLS―30WLS―40WLS―60输送能力(t/h)0.1-0.50.5-55-1010-1515-2020-3030-4040-60匹配风机量(m3/min)≤15≤15≤22≤35≤45≤55≤65≤75进气/出料管道匹配DN40/ DN40DN100/ DN125DN125/ DN150DN125/ DN150DN150/ DN170DN200/ DN200DN200/ DN200DN200/ DN250管内设计流速(m/s)12-16工作压力(kpa)≤98.0泵本体材质铸钢、铸铁、不锈钢(Q235-B)(16MnR)供料器配置功率(kw)0.351.52.22.22.23.03.04.0

六、选型原则及适用条件
1、选型原则:
选用WLS文丘里喷射器为核心设备组成的气力输送系统,首先用户应提供:系统要求输送量、输送距离、物料的理化参数,物料的温度和正常温度;若在锅炉的除尘器下,则应提供除尘器灰斗布置图及灰量分配等基本参数。然后由公司设计部门提供输送配置基本方案。如所需气量、如何分组布置、连续泵型号、进气管和输灰管道配置、库顶除尘器配置,最终由用户审查确定。
2、适用条件
文丘里系列气固喷射器,由于采用低压输送和电动旋转供料器供料,因此使用范围受到一定限制,只能在下列条件下才能正常工作,达到设计技术性能。
输送距离≤300米(实际水平距离)
物料容重≤2.0t/m3(粉体)
最多串泵不超过4台(即4台共一输灰管)
最多并泵不超过4台(既4根支管共一母管)
物料瞬时温度≤250℃
