产品介绍

产品描述

• 产品名称：柱塞阀

• 常用材质：铸铁 铸钢 不锈钢

• 产品规格：DN15-DN200

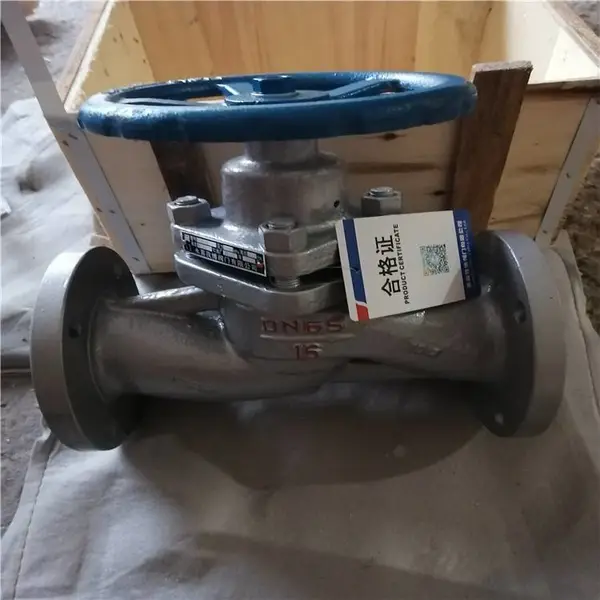

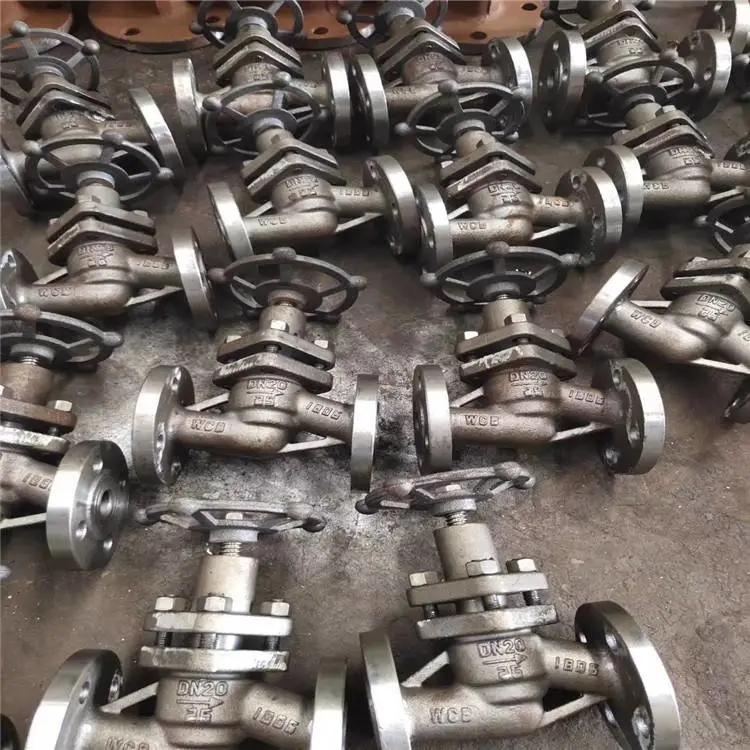

产品实拍

产品说明

• 产品介绍
      法兰柱塞阀按标准可按国标,美标等进行加工。是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
  工作原理
      U41SM法兰柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而***了阀门的密封性。
  产品特点
  1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
  2、密封环采用弹性强、耐磨性高的***新型密封材料，所以密封可靠，经久耐用。
  3、在阀门中柱塞与密封环间采用过盈配合，从而***了阀门的密封性，***了内外泄漏。
  4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏


  性能规范:


• 阀体材料	适用温度	适用介质	压力范围
  铸钢	<250℃	水、蒸汽、油品	PN1.6～4.0MPa
  铸铁	<180℃	水、蒸汽、油品	PN1.6
  不锈钢	<200℃	硝酸、醋酸	通径范围
  含钼不锈钢	<200℃	氨、氢、尿素等	DN15～400mm

• 实验压力:

  实验项目	实验介质	实验压力
  压强实验	水	1.5PN
  高压密封实验	水	1.1PN
  低压气密封实验	气	0.5-0.7MPa

• 主要结构尺寸
