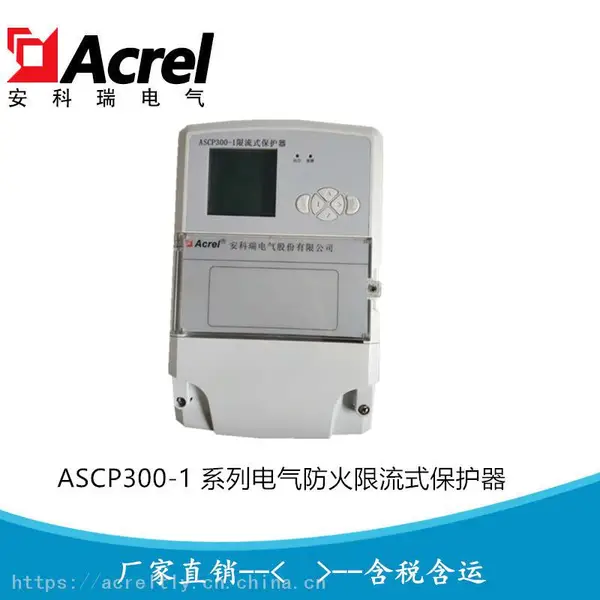

1 概述

      安科瑞 ASCP300-1 系列电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短 路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等缺点，当发生短路故障时， 能以微秒级速度快速限制短路电流以实现灭弧保护，从而能***减少电气火灾事故，保障使用场所人员和 财产的安全。

 产品有 ASCP300-1/10A、ASCP300-1/20A 和 ASCP300-1/32A 三种型号，分别为单相 10A、20A 和 32A 的三种规格，可广泛应用于学校、医院、商场、宾馆、娱乐场所、***、会展、住宅、仓库、电动车充电 站及工厂等各种用电场所末端干、支路的线路保护。

 2 功能特点

• 保护器能实时监测用电线路电流，当线路发生短路故障时，能在 150 微秒内实现快速限流保护，有效 抑制了因短路电流过大所引起的电气火灾事故。

• 当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60 秒）时，保护器进 行限流保护。

• 当保护器的工作环境温度和保护器内部器件温度超过设定值时，产品实施超温保护，防止因温度过高 造成产品损坏。

• 保护器在进行任何保护时，均能发出声光报警信息，提醒用户线路或产品出现故障，并可以从液晶上 查看故障类型。

• 保护器具有 1 路 RS485 接口，可以组网将数据发送到后台监控系统，实现线路保护的远程监控功能。

3 参考标准

• DGJ08-2048-2016 《民用建筑电气防火设计规程》

•  GB14287.6 《电气火灾监控系统 第 6 部分：电气防火限流式保护器》

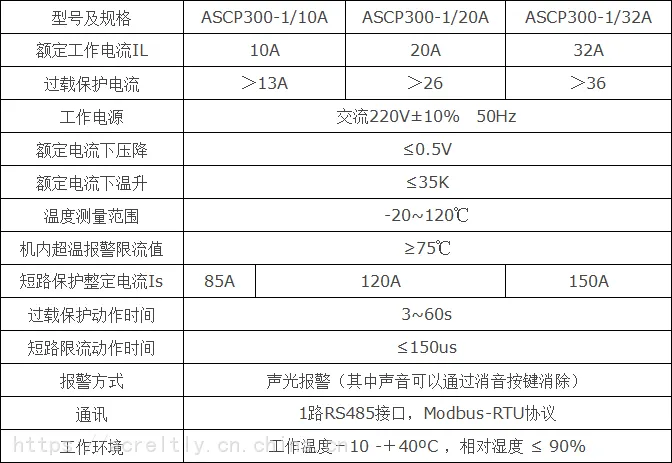

4.技术参数

5 安装与接线

5.1 外形和尺寸

ASCP300-1 系列限流式保护器的外形与安装尺寸（单位：mm）如下图所示。

5.2 安装方法

ASCP300-1 系列限流式保护器采用壁挂式的安装方式，可以挂装在墙面上，也可安装固定于配电箱内 部。其安装固定孔如下图所示。

在墙面安装时，可按如下步骤进行：

1）先在墙面合适的位置打一个洞，洞径的大小应适合安装固定φ4 的塑料膨胀管，然后将膨胀管放置于洞中，然后用φ4 的自攻螺钉挤进膨胀管中，拧紧固定。

2）将保护器的挂孔对齐已固定在墙体上螺钉挂上去,再将保护器的接线端子保护盖取下来，用笔标记 好下面的两个固定孔的位置，取下保护器，用同样的方式在已标记好的位置开洞安装膨胀管。

 3）后将保护器挂到墙上，用φ4 的自攻螺钉从保护器下部两个固定孔的位置，将保护器固定到墙上， 安装完成。

 5.3 接线方法

ASCP300-1 系列限流式保护器的接线端子如下图所示。1 号、2 号端子为单相交流 220V 的进线接线端 子，其中 1 号为火线进线端子，2 号为零线（N 线）进线端子；8 号、9 号端子为 RS485 通讯接端子，其 中 8 号是 A 端子、9 号为 B 端子；11 号、12 号端子单相交流 220V 的出线接线端子，其中 11 号为火线出 线端子，12 号为零线（N 线）出线端子。

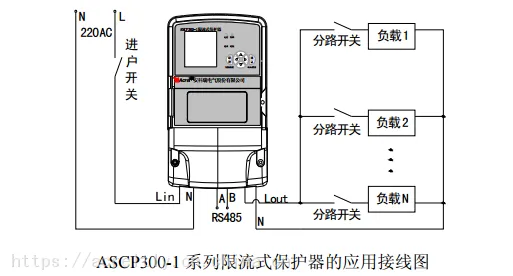

ASCP300-1 系列限流式保护器的对外接线下图所示。接线时请按如下步骤操作：

1）首先将保护器的端子挡板取下，使用截面积为 2.5-4mm2 的导线从进户开关的下端，连接到保护器 进线端的 Lin 和 N 端子上，接线要插紧压实，确保可靠连接，防止松动和脱落。

2）再用同样的导线从保护器出线端的 Lout 和 N 端子引出，连接到各分路断路器上。

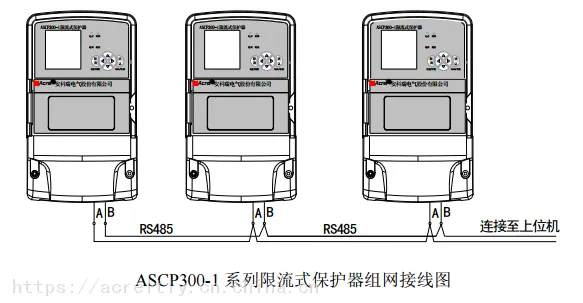

3）若保护器需要组网连接至上位机平台，则需采用 2×1.5mm2 的屏蔽双绞线将各保护器的 RS485 接 口的 A 端子和 B 端子以手拉手的方式连接起来，后连接到上位机或串口服务器的通讯接口上。其接线方 式如下图所示。

5.4 注意事项

1）ASCP300-1 系列采用限流式保护器采用壁挂式安装，可以挂墙安装，也可以安装在箱体内，但应 确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

 2）为确保可靠连接，接线时应按接线图进行，同时为了防止接头处接触电阻过大而导致局部过热， 也避免因接触不良而导致仪表工作不正常，线头应采用合适大小的 U 形冷压头压接后，再插入仪表相应端 子上并将螺钉拧紧压实。

3）保护器上电前，应先断开所有的负载分路开关，待保护器上电完成，液晶显示“运行正常”字样 后，再闭合各负载开关。

4）本产品内部带有交流电，严禁非专业人士擅自打开产品外壳。产品在使用期间，若被保护线路发 生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部分，应先 断开所有的负载分路开关，然后长按保护器的复位按键（与取消按键共用）约 2 秒钟，待保护器恢复正常 运行时，再依次闭合各负载分路开关。在闭合某一分路开关时，保护器又发生限流保护，则可根据液晶提 示的故障信息，分析判断该支路的故障，及时排除后再重新复位上电，并依次闭合各负载分路开关。

 5）当保护器因超温而发生限流保护时，则可能是因为负载电流过大，环境温度过高或通风散热不良 等原因导致，可通过加强通风等措施，等护器温度降下来后，再长按复位键，使保护器复位。
