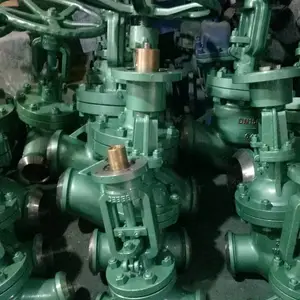

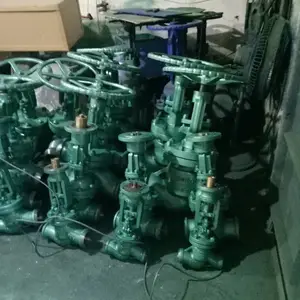

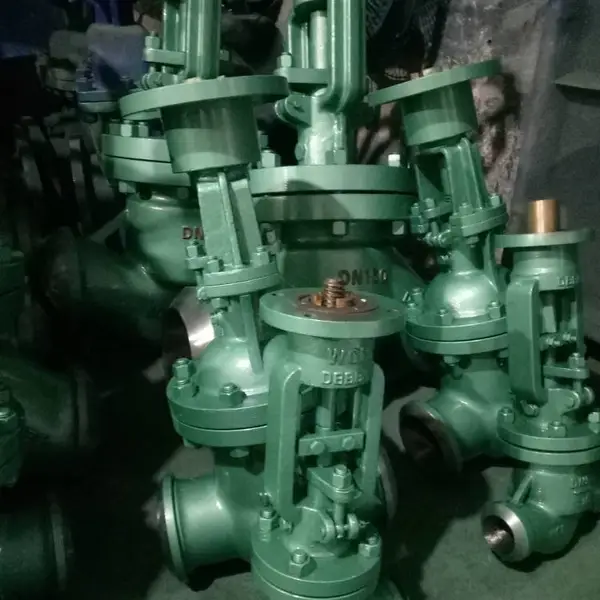

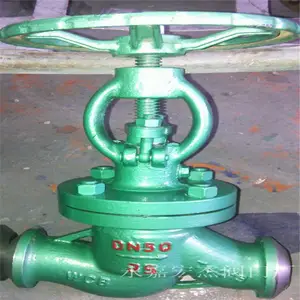

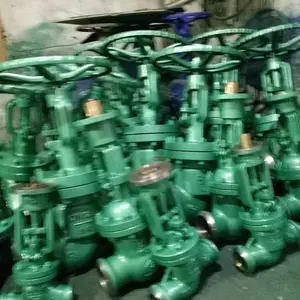

自产自销 NKJ61H-25C 手动焊接真空隔离截止阀 NKJ61H 硬密封截止阀价格

品牌：上海渤工	型号：NKJ61H-25C	连接形式：焊接
材质：铸钢	公称通径：DN15-350mm	3C阀门类别：工业
订货号：686012	货号：551102	适用介质：水、蒸汽、空气
压力环境：常压	工作温度：常温	标准：国标
外形：大型	流动方向：单向	驱动方式：手动
零部件及配件：配件	形态：柱塞式	类型(通道位置)：直通式
规格：DN15-350	是否跨境货源：否

展开

自产自销 NKJ61H-25C 手动焊接真空隔离截止阀 NKJ61H 硬密封截止阀

品牌上海渤工	型号NKJ61H-25C
连接形式焊接	材质铸钢
公称通径DN15-DN350mm	适用介质水、蒸汽、空气
压力环境常压	工作温度常温
标准国标	外形大型
流动方向单向	驱动方式手动、电动
零部件及配件配件	形态柱塞式
3C阀门类别工业

NKJ61H焊接真空截止阀

本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

NKJ61H焊接真空截止阀阀门结构型式

Valve ctrucure type

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

NKJ61H真空截止阀阀门主要零件材料

Material for Main Parts

零件名称 Part name	阀体、阀盖Body Bonnet	阀杆 Valve Stem	阀瓣Disc	密封面 Sealing face	阀杆螺母 Yokenut	填料 Packing	紧固件 Fasteher
NKJ61H-C型	25或WCB	铬不锈钢 Crstain mless teel	铬不锈钢 Crstain mless steel	H：合金钢 H：alloy steel	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	优质碳钢 High-grade carbon steel
NKJ61Y-l型	铬钼钢 Cr.Mo steel	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬质合金 Y:oarbide alloy	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	铬钼钢 Cr.Mo steel

NKJ61H焊接真空截止阀主要外形尺寸和连接尺寸/mm

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30&＃39;	200
40		200	320	55	40	-	-	37o30&＃39;	240
50		230	365	64	48	-	-	37o30&＃39;	320
65		290	41O	82	66	-	-	37o30&＃39;	300
80		31O	430	95	78	-	-	37o30&＃39;	300
100		350	470	117	1OO	-	-	37o30&＃39;	350
125		400	500	143	126	-	-	37o30&＃39;	350
150		480	533	167	150	-	-	37o30&＃39;	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30&＃39;	200
40		200	320	55	39	-	-	37o30&＃39;	240
50		230	365	64	48	-	-	37o30&＃39;	320
65		290	41O	82	65	-	-	37o30&＃39;	320
80		31O	430	95	76	-	-	37o30&＃39;	360
100		350	470	117	98	-	-	37o30&＃39;	400
125		480	500	143	123	-	-	37o30&＃39;	400
150		480	533	167	148	-	-	37o30&＃39;	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30&＃39;	200
40		200	320	55	38	-	-	37o30&＃39;	240
50		230	355	64	48	-	-	37o30&＃39;	320
65		290	41O	82	63	-	-	37o30&＃39;	320
80		31O	430	95	74	-	-	37o30&＃39;	360
1OO		350	470	117	97	-	-	37o30&＃39;	400
125		400	500	143	123	-	-	37o30&＃39;	400
150		480	533	167	148	-	-	37o30&＃39;	500

NKJ61H真空截止阀主要尺寸及重量 Main dimensions and weight

注：PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
